2.1 页面类型与布局

2.1 页面类型与布局：表页、索引页、溢出页与空闲页

本节摘要：SQLite 数据库文件就是一串编号从 1 开始的页。本节给出五种页类型的完整清单，拆解一个 B-Tree 页从页头、单元格指针数组到内容区的字节级布局，解释"指针数组向下长、内容向上长"的双向生长设计，以及自由块链表如何在页内回收碎片。

先认识五种页

SQLite 把页分成五类，判断依据是页首第一个字节（页类型码）：

页 1 是特例：它开头是第 1 章讲过的 100 字节文件头，后面接的是 sqlite_schema 表的 B-Tree 页头。也就是说，"哪张表存在哪"这件事本身也住在一棵 B-Tree 里——schema 自描述是靠这个机制实现的，而不是靠任何文件外的元数据。

对比另外两家：InnoDB 的页类型更多（索引页、undo 页、系统页、blob 页等），由表空间统一编号；PostgreSQL 的页固定 8KB，堆表页与索引页结构不同但都没有"内部页与叶子页共用一套布局"的统一设计。SQLite 用一套 B-Tree 页布局同时承载表与索引，是它代码量极小的原因之一。

拆开一个表叶子页

一个 4096 字节的表叶子页（类型码 13）内部是这样的：

偏移   长度   内容
0      1     页类型码 = 13
1      2     第一个自由块偏移（0 表示无碎片块）
3      2     单元格数量
5      2     内容区起始偏移（0 视为 65536）
7      1     碎片字节数
8      2     单元格指针[0]  ┐
10     2     单元格指针[1]  │ 指针数组，每个 2 字节，
...    ...   ...            │ 从页头之后向高地址生长
xx     2     单元格指针[n-1] ┘
...          （未用空间）
yyyy   ...   单元格[n-1]  ┐
...    ...   ...          │ 内容区，从页尾
4095   ...   单元格[0]    ┘ 向低地址生长
​

单元格（cell）才是行数据真正住的地方。表叶子页的单元格结构是：载荷长度（变长整数）、rowid（变长整数）、记录载荷、（超长时的）溢出页号。载荷内部按列顺序排布类型码加数据，这就是"一行"在磁盘上的完整模样。

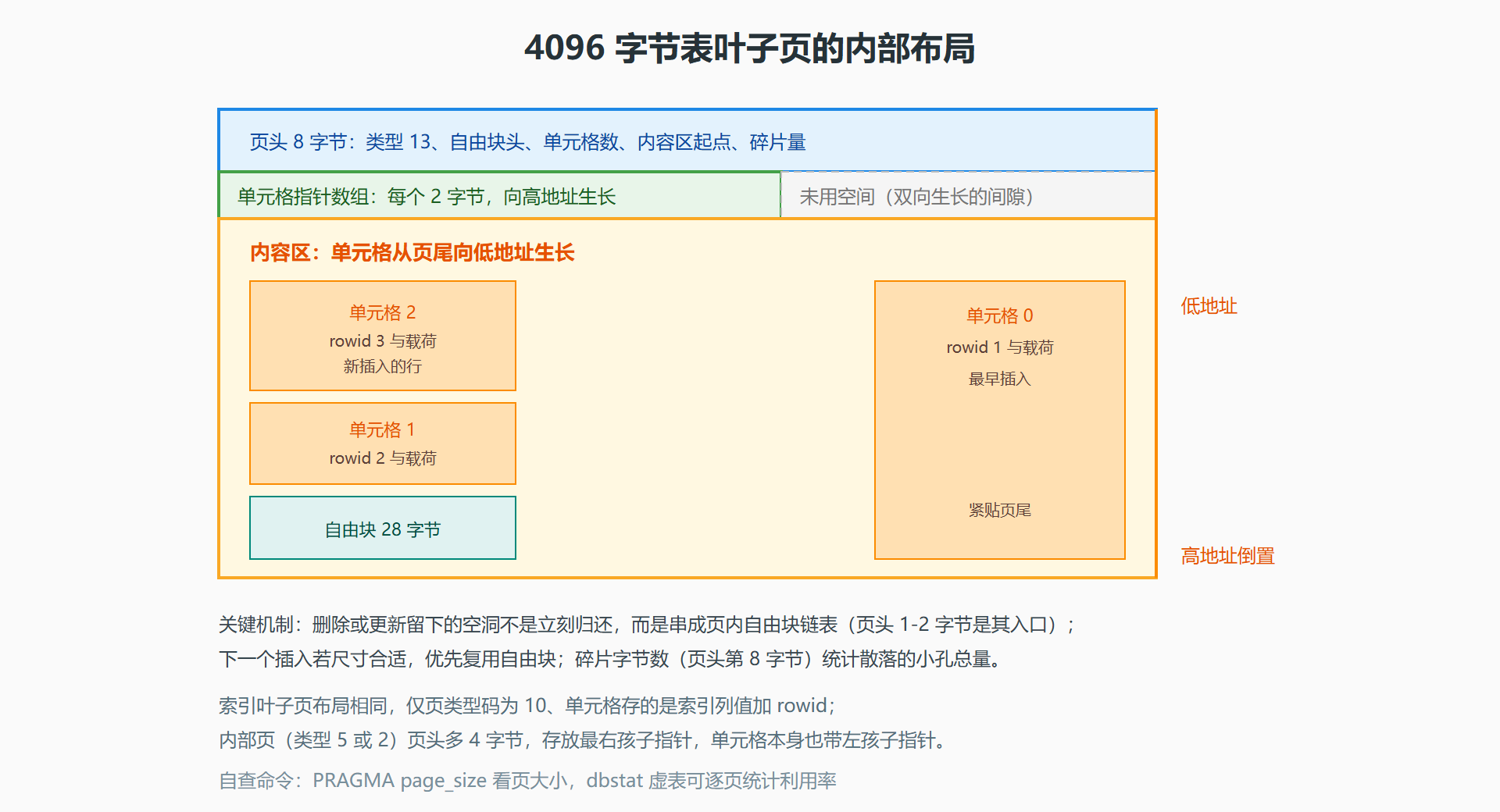

图：B-Tree 页内部布局

双向生长为什么是妙棋

新插入一行时，单元格指针在页头后面追加（向高地址走 2 字节），单元格本体从页尾往前放（向低地址走 N 字节）。两边相向而行，中间剩余空间归零时页满。这个设计省掉了一次"压缩整理"：如果内容紧跟在指针数组后面，每次插入都要把后面所有单元格整体后移；双向生长让所有已有单元格的位置永远不动，插入只是往空隙两端各伸一截。对读方的好处同理：单元格一旦写入，偏移量稳定，指针数组里的值不需要随插入批量更新。

这也解释了删除的语义。删除一行只是把它的字节登记为自由块（在块头写上"下一个自由块偏移"），并不移动后续单元格。自由块链表加上页头里的碎片计数，构成页内的两级空间账本——链表管大块的复用，碎片计数管小到不值得入链的孔。什么时候页被真正压缩？当插入者发现"链表加未用空间总量够放，但连续空间不够"时，会先把整个页整理一次再插，这一步在代码里叫 quick-balance 之前的空间整理路径，代价是 O(页内单元格数)，这正是碎片重的页写入变慢的微观原因。

⚠️ 大行会溢出。载荷超过阈值（4096 字节页下约 4061 字节）时，单元格只存前缀，剩余部分串到溢出页链上，每读这一行要多访问一页。把大字段控制在行内，是 SQLite 优化里性价比最高的一条。

对照：别的引擎怎么组织页

InnoDB 的页同样是 16KB 定长块，同样是"页头加记录区"的结构，但记录之间用槽加有序指针组织，页内还有自己的空闲链表与页目录做二分查找；SQLite 则依赖指针数组的有序性做二分——两者殊途同归，都是"页内有序、页间靠树"。PostgreSQL 的堆页不排序：新行追加到页尾，老版本的行留在原地等 VACUUM 清理，排序的职责完全交给索引。换句话说，SQLite 把"有序"做在表页里（表即主键树），PostgreSQL 把"有序"完全外包给索引，InnoDB 介于两者之间——数据按主键聚簇，但页内还有自己的目录结构。三种选择没有绝对优劣，第 2.3 节会用同一张表的三种落盘方式算这笔账。

一个页内整理的触发案例

把抽象的碎片机制落到一个可复现的实验。建一张表，插入一批行，删除其中的偶数行，然后观察页内状态：

CREATE TABLE frag(id INTEGER PRIMARY KEY, pad TEXT);
-- 插入 10000 行，pad 约 100 字节
-- DELETE FROM frag WHERE id % 2 = 0;   -- 删掉一半
PRAGMA freelist_count;   -- 若删除发生在整页层面，这里增长
​

删除一半行后，如果删除的行恰好凑成整页，这些页进 freelist（文件层面可见）；但更常见的是每页只空出一半——页还是那些页，只是内部多了大自由块。此时新插入的行会优先填这些洞，文件不再长大，这是碎片自我修复的一面；但范围扫描依旧要读过全部页（页数没少），扫描速度没有恢复。真正归还空间只有两条路：VACUUM 整库重写，或 auto_vacuum 模式下的增量归还。这个实验解释了"删除后文件为什么不变小"——这也是 SQLite FAQ 里出现频率最高的问题之一。

常见问题速答

**单元格指针为什么只占 2 字节？**指针存的是页内偏移，页最大 65536 字节，两个字节（0 到 65535）恰好覆盖。文件头为页大小 65536 专门设计了"值 1 表示 65536"的特殊编码，指针数组的 2 字节宽度正是整套格式围绕 16 位页内偏移设计的结果——这也是页上限是 64KB 而不是更大的历史原因。

**溢出页链会拖慢读吗，怎么避免？**会。溢出的行每读一次要多访问链上每一页，最坏情况一行几十页。避免方法：大字段（长文本、BLOB）控制在两三 KB 以内；确实大的资源（图片、附件）存文件或对象存储、库里只存定位信息。判断现状用 dbstat 看溢出页占比，或对可疑表跑一次 SELECT 长度最大的行 复查行宽。

本节要点回顾

• 五种页类型码：2、5、10、13 加空闲页；schema 本身是根页为 1 的 B-Tree。
• 页内三段式：8 字节页头、2 字节一格的指针数组、自页尾向下生长的内容区，双向生长让插入不搬动既有单元格。
• 空间回收分两级：自由块链表管大块，碎片计数管小孔；不连续则触发页内整理。
• 载荷超过约 4061 字节触发溢出页链，控制行宽就是控制 IO 次数。

下一节把本节的布局事实升级成算术：给定行宽，一棵 B+ 树三层能装多少行？
