3.3 分支与循环：if、case、for 落进硬件会变成什么

3.3 分支与循环：if、case、for 落进硬件会变成什么

本节摘要：if 综合成优先级链，case 综合成并行选择器，for 循环在编译期展开成实际电路，不定长循环不可综合。分支写漏分支项就推出锁存器——这是组合逻辑翻车的头号现场。

赋值语义清楚了，这一节审陈述的组织形式。分支与循环在软件里是控制流，在硬件里是结构——每种写法都对应一种具体电路，选错写法就是选错电路。

if：有优先级的串联审讯

if-else 在综合器眼里是一棵串联的判断树：第一个条件最先被询问，命中就短路，不命中往下传。这叫优先级逻辑——离 if 越近的条件优先级越高、路径越短。

// 中断仲裁：编号越小优先级越高
always @(*) begin
    if      (irq[3]) begin grant = 2'd3; valid = 1'b1; end
    else if (irq[2]) begin grant = 2'd2; valid = 1'b1; end
    else if (irq[1]) begin grant = 2'd1; valid = 1'b1; end
    else if (irq[0]) begin grant = 2'd0; valid = 1'b1; end
    else             begin grant = 2'd0; valid = 1'b0; end
end
​

优先级是逻辑不是副作用：多个请求同时到达时，仲裁结果由链的顺序决定。需要「真的并行、互斥到达」的场景用 if 也能跑对（互斥时优先级不起作用），但综合出的选择器更慢更大；这种情况该换 case。

case：并行互斥的圆桌审判

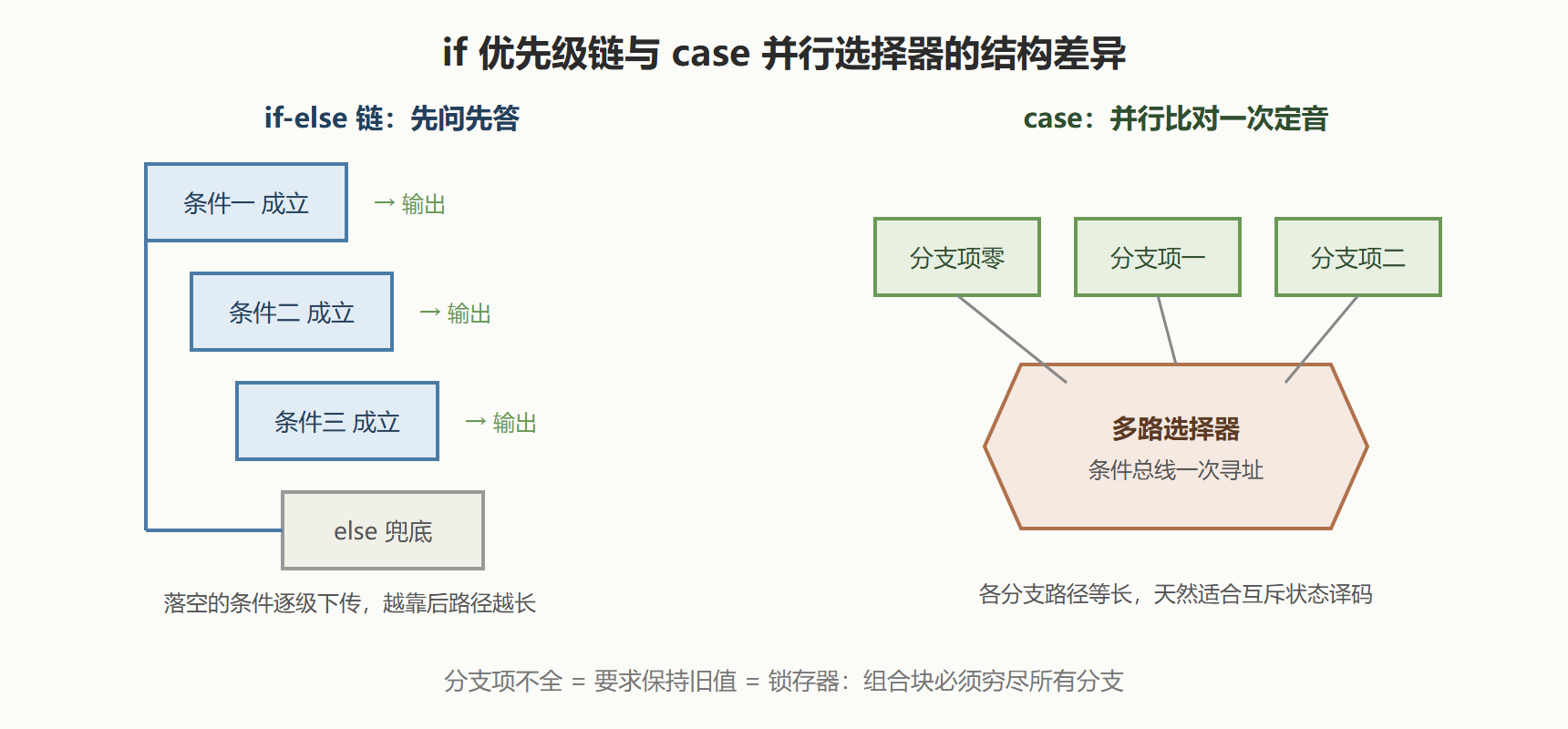

case 把所有分支项摆在同一张桌上并行比对，硬件形态是多路选择器，各分支路径等长：

// 状态译码：各状态互斥，用 case 而不是 if 链
always @(*) begin
    case (state)
        S_IDLE:    next_cmd = CMD_NOP;
        S_FETCH:   next_cmd = CMD_LOAD;
        S_EXEC:    next_cmd = CMD_RUN;
        S_DONE:    next_cmd = CMD_ACK;
        default:   next_cmd = CMD_NOP;
    endcase
end
​

case 的互斥假设有一个著名的陷阱：普通 case 只认 0、1 的精确比对，x 与 z 不匹配任何分支项。casex 把 x 与 z 都当通配符，casez 只把 z 当通配符。casex 通配能力最强也最危险——如果条件信号意外出现 x，它可能匹配到错误分支，把未知态「洗白」成看似正常的输出；工程惯例是需要通配时用 casez 并显式写出通配位，casex 能不用就不用。

分支结构最大的坑是分支项不全：组合 always 块里 if 没有 else、case 没有 default，工具只好「保持旧值」——保持旧值就是存储，锁存器就此诞生。

for：能综合，但要换一种理解

软件的 for 是「重复执行」，硬件的 for 是「编译期展开」。循环体里的每份硬件都要真实存在——循环八次就是八份电路，循环一千次就是一千份。因此可综合的 for 有硬性前提：循环边界必须是编译期常量（或由 parameter 推导），循环变量只做索引不做数据依赖。

// 参数化奇偶校验：循环在编译期展开为异或树
function parity(input [7:0] data);
    integer i;
    begin
        parity = 1'b0;
        for (i = 0; i < 8; i = i + 1)
            parity = parity ^ data[i];
    end
endfunction
​

这份代码展开后是一棵八输入异或树，与手写 data[0]^data[1]^... 完全等价。for 在硬件代码里的正当用途由此清晰：批量生成结构相同的逻辑，配合参数位宽，让代码跟配置走。想「循环执行、每拍做一步」的软件式迭代，硬件答案是状态机或流水线，不是 for。

while、repeat、forever 这类不定长控制在可综合世界基本出局：while 的次数取决于运行期数据，展开不了；repeat 与 forever 只有配合延迟控制才有意义，那是仿真语法。见到可综合代码里的 while，先默认它有问题。

案例展开：一个 default 引发的功耗悬案。 背景：某芯片流片后实测静态功耗偏高，排查锁定一块译码逻辑。操作：复查 RTL 发现组合译码的 case 少写 default，而状态编码有若干非法组合未穷尽；非法组合到来时锁存器保持旧值，后续工具在时序分析里为这段「保持」路径补了大量缓冲与保持修复单元。结果：补全 default 后重新综合，面积与功耗指标双双回落。解读：锁存器的代价不止「结构意外」——它把组合路径变成跨周期路径，时序工具与功耗工具都会为它买单；分支穷尽既是正确性要求，也是面积功耗要求。变式：状态位宽宽于实际状态数时（如三位编码只用五个状态），default 分支要把所有非法编码显式导向安全态，这是功能安全设计的标准条款。

分支结构的使用纪律

组合块里的纪律可以压成三句话：if 必有 else，case 必有 default，赋值先给默认值再按条件覆盖。第三句是防御性写法——块的第一行先把所有输出赋成安全默认值，后续分支按需覆盖，即使漏了分支也不会推出锁存器。这条写法在状态机与译码逻辑里几乎是免检通行证，第六章的三段式状态机会正式采用它。

分支选型的一组对照问答

问：互斥条件用 if 链还是 case，结果一样吗

逻辑结果一样，电路结果不一样。if 链综合出优先级结构，即使条件互斥、优先级毫无意义，串联的判断结构也在那里——路径更长、面积更大。case 综合出并行选择器，条件互斥时这就是最优形态。所以「知道条件互斥」应该直接反映在写法上：用 case 告诉工具「这些分支不会同时成立」，工具就不用为不存在的优先级买单。

问：循环变量能当数据用吗

genvar 循环里，循环变量是编译期常量，可以参与任何表达式——这正是参数化生成的基础。但可综合的 for（过程块内那种）里，循环变量也只在展开期有意义，展开后它就消失了。任何「运行期依赖循环变量做数据流转」的想法都属于软件思维，硬件里对应的需求应该用状态机逐拍处理。

问：case 的分支项可以重叠吗

可以，先匹配先生效——这实际上就是用 case 写优先级逻辑的技巧。部分设计者更喜欢用 case 表达优先级而不是 if 链，因为分支项并排罗列、优先级一目了然。两种写法综合结果等价，选哪个看团队风格，但全册要统一——同一个状态机里两种写法混用，评审成本直线上升。

本节要点回顾

• if 是优先级链：先问先答、路径不等长，适合仲裁与屏蔽类逻辑；
• case 是并行选择器：路径等长，适合互斥译码，互斥场景比 if 链更快更省；
• casex 慎用：通配会把意外出现的未知态匹配进错误分支，需要通配优先 casez；
• 分支必须穷尽：缺 else 或 default 就推出锁存器，既错结构又伤时序功耗；
• for 是编译期展开：边界必须是常量，用途是批量生成结构，不是软件式迭代；
• 不定长循环不可综合：while、forever 属于仿真语法，可综合代码里见到即存疑。

分支循环的边界清楚了，下一节看陈述的复用机制：function 与 task 各自的活动范围。
