4.1 敏感列表与事件队列

4.1 敏感列表与事件队列

本节摘要：敏感列表是过程块的触发资格名单，漏写一个信号，仿真就「看不见」那次变化，而综合器仍按完整逻辑出电路——仿真综合从此分道扬镳。事件队列则是同一时刻内部的裁决规则，理解它，非阻塞赋值的时序才有底层解释。

上一章定下了赋值语义的规则，这一节回答两个更底层的问题：过程块何时被触发（敏感列表），同一时刻内谁先谁后（事件队列）。两问合起来，是「时间证词」的资格审与排序审。

敏感列表：触发资格的名单

电平敏感块（组合逻辑）的敏感名单必须包含块内所有右值信号。少写一个，后果是错位的：仿真器严格按名单行事——不在名单上的信号变了，块不重算，输出保持旧值，表现出「有记忆」的假象；综合器则忽略敏感列表、按块内逻辑直接出组合电路——它不认这个名单。同一个文件，两种解释，这就是漏敏导致「仿真对、综合错」的完整链条。

// 漏敏现场：sel 不在名单里
always @(a or b) begin          // 错：漏了 sel
    y = sel ? a : b;
end
// 现象：sel 单独翻转时 y 不更新，直到 a 或 b 恰好也变
// 综合结果：正常的三端选择器，与仿真行为不一致

// 解药：通配敏感，交给工具构造完整名单
always @(*) begin
    y = sel ? a : b;
end
​

@(*)（等价写法 @*）自动扫描块内全部右值信号与条件判断信号，生成完整名单。它从 2001 版进入标准，今天的 Lint 工具一律把手写组合敏感列表列为可疑项。纪律可以定死：组合块只写 @(*)，手写名单只属于边沿敏感块——因为边沿块的名单不是「所有右值」，而是「时钟与异步复位」，这个名单工具替你猜不了。

边沿敏感块还有一条语义细节：posedge 的判定是「值从非 1 变为 1」，包括从 x 到 1 的跳变。这意味着上电未复位阶段的第一次跳变也会触发块执行——复位的重要性在这里又加了一分。

事件队列：同一时刻的裁决所

事件驱动仿真器维持一张按仿真时间排序的事件表：时间推进到最近的待处理时刻，取出该时刻的所有事件执行，执行中产生的新事件按规则插入。难点在「同一时刻内」：某个时刻触发了多个过程块，块与块之间、语句与语句之间的顺序，由分层调度区决定。

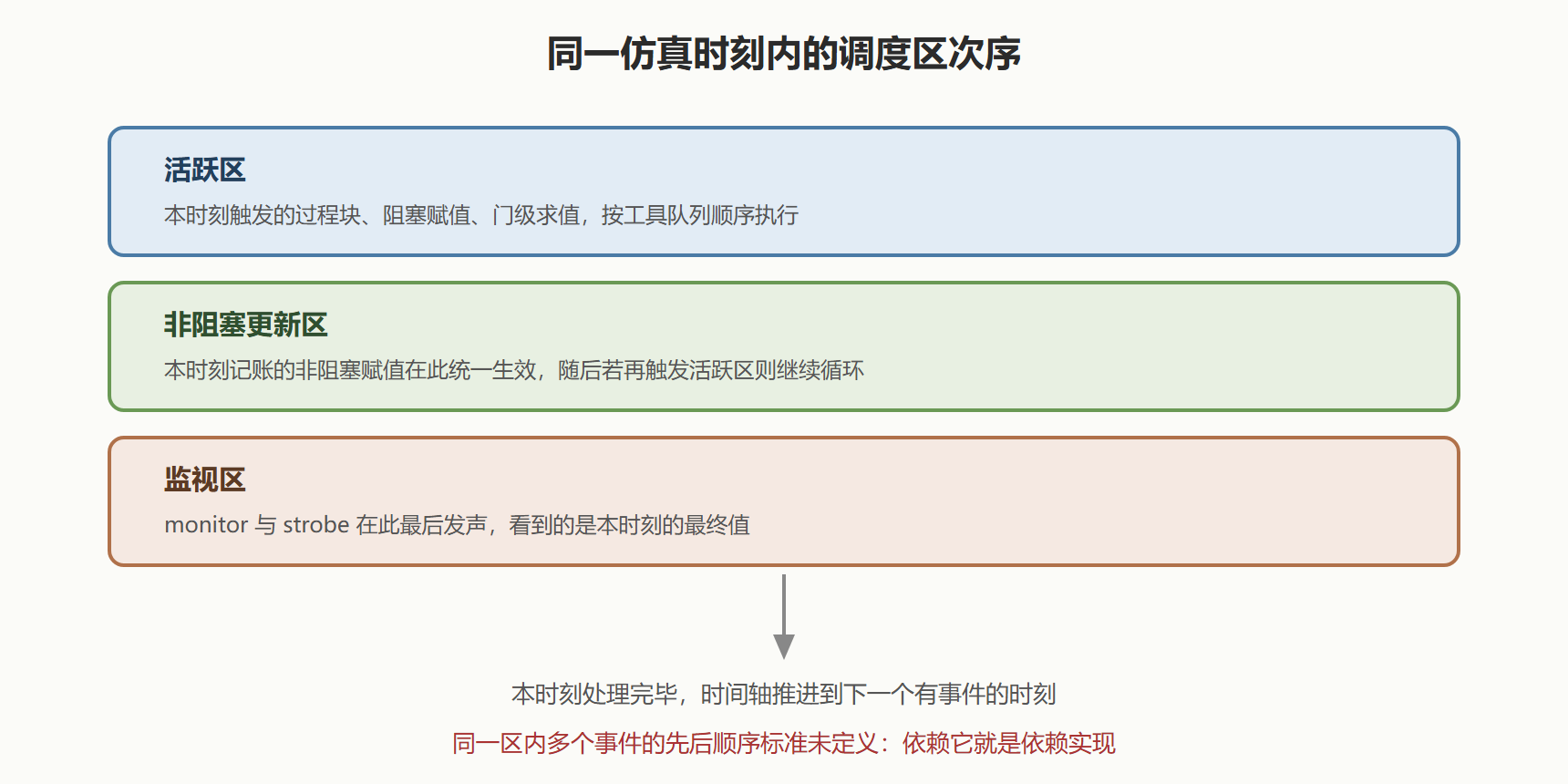

这张分层图解释了第 3 章的赋值铁律为什么成立。非阻塞赋值「先记账、沿末生效」，账本就是非阻塞更新区；阻塞赋值当场生效，活在活跃区。于是下面的经典对照有了严格解释：

always @(posedge clk) begin
    b <= a;
    $display("display 看到 b = %b", b);   // 活跃区执行：b 还是旧值
    $strobe("strobe  看到 b = %b", b);    // 监视区执行：b 已是 a 的旧值
end
​

同一时刻内，$display 先于非阻塞更新区执行，看到旧值；$strobe 排在最后，看到本时刻的最终值。验证代码里想「打印这一拍结束后寄存器的值」，用 $strobe；想「打印触发瞬间的输入采样值」，用 $display。混用的结果不是错误，而是「看到你以为不该出现的值」的困惑现场。

案例展开：半拍延迟的选择器。 背景：某组合选择器偶发输出旧值一拍，波形显示 sel 已变而输出未跟。操作：审查 RTL 发现组合块敏感列表手写为 @(a or b)，恰漏 sel；sel 单独变化时块不重算，直到 a 或 b 下次变化才「补算」。结果：改为 @(*)，回归通过。解读：这个案子的狡猾之处在于「间歇性」——只要 a、b 翻转频繁，漏敏被掩盖；一旦输入活动稀疏，输出就悬挂在旧值上。漏敏缺陷的症状强度与输入活动率负相关，这让它在实验室容易漏网、在客户现场集中爆发。变式：评审老代码时把手写组合敏感列表一律视为待整改项；无法立即改的，先在仿真里对比 @(*) 版本的行为差异，确认无影响再切换。

零延迟循环与 delta 周期

事件在同一个时刻内可以「自我续期」：一个事件的处理触发新事件，新事件仍落在本时刻内，时间轴不动。这叫 delta 周期——时间不推进、事件再轮转的机制。组合环（第 3 章讲过）落到仿真器上就是 delta 死循环：事件无穷接力，时间永远停在原点，仿真器报「迭代超限」。理解 delta 还能解释另一个怪象：两个信号「同时」变化，经过不同长度的组合路径汇合时，路径上的中间节点并非同时稳定——毛刺就是在这几拍 delta 里诞生的，这是下一节的主题。

纪律层面把话说透：任何依赖「同刻内顺序」的代码都该重写。两个 always 块用阻塞赋值互相驱动、期望「我先执行你再执行」，就是典型的同刻依赖——换个仿真器或换个调度实现，结果就翻面。硬件世界里同沿触发的寄存器真正同时更新，你的代码只该依赖「沿」，不该依赖「沿内」。

两个延伸辨析

边沿敏感块里能读多少信号

边沿块的触发条件只有时钟与异步复位，但块内可以读任意信号——这些信号在沿上被采样，不参与触发。这个区别正是同步设计的根基：数据信号不触发任何行为，只被时钟沿采样，于是整个设计的时序都收敛到「沿」这一个参考点上。初学者容易把「敏感列表」误解为「可见信号名单」，写出在电平敏感块里做时序逻辑、在边沿敏感块里依赖多信号触发的混搭代码——记住分工：触发资格归敏感列表，数据来源归采样。

仿真时间与真实时间的换算陷阱

#100 是一百个时间单位，与真实纳秒的距离隔着一条 timescale 声明。单位定 1ns 精度定 10ps 时，#100 是 100ns；换一套声明，同一句代码的真实时长就变了。跨工具交换代码时，timescale 不一致导致的「时间标尺漂移」是老项目的经典暗坑——延迟的绝对值全对不上，时序检查全部失真。纪律是全工程统一时间刻度声明，并在文件头显式写出，不依赖工具默认值。

本节要点回顾

• 敏感名单决定触发资格：漏写信号，仿真保持旧值而综合照常出电路，两界分道扬镳；
• 组合块只用 @(*)：通配名单交给工具构造，手写名单保留给边沿块的时钟与异步复位；
• 调度区有次序：活跃区先执行，非阻塞更新区沿末生效，监视区最后看到终值；
• display 与 strobe 各看半场：打印采样值用 display，打印终值用 strobe；
• delta 周期：时间不动、事件续期的机制，组合环在仿真里的死循环就是它；
• 禁同刻依赖：只依赖「沿」，不依赖「沿内顺序」，后者是调度实现不是电路结构。

触发与调度讲完，下一节看时间刻度本身：延迟模型的三种口径，以及毛刺从哪里来。
