5.3 三态门与多驱动总线

5.3 三态门与多驱动总线

本节摘要：三态门让「多个驱动源共享一根线」成为可能，net 类的裁决规则决定共享线上最终是什么值。芯片间总线与双向引脚的建模离不开它，但芯片内部应该用多路选择器替代三态——这一节讲清两者的边界。

现场重建的最后一站，处理物理世界里最「不像程序」的连接方式：一根线上挂多个驱动源。软件世界里「多个写者共享一个变量」是并发问题，硬件世界里它是接线问题——三态门就是语言给出的接线答案。

三态门家族与裁决规则

三态门四个兄弟，按「使能时是否反相、使能电平高低」命名：bufif1（使能高时正向传输）、bufif0（使能低时传输）、notif1 与 notif0（使能时反相传输）。使能无效时输出高阻 z，等于从线上「把手拿开」：

module tri_bus_demo(
    input  wire       sel_a, sel_b,
    input  wire [7:0] data_a, data_b,
    output wire [7:0] bus
);
    // 两个驱动源共享 bus：同一时刻至多一个使能
    bufif1 drv_a(bus, data_a, sel_a);
    bufif1 drv_b(bus, data_b, sel_b);

    // pullup 给总线一个弱默认值：无人驱动时读到 1 而不是 z
    // pullup (bus);
endmodule
​

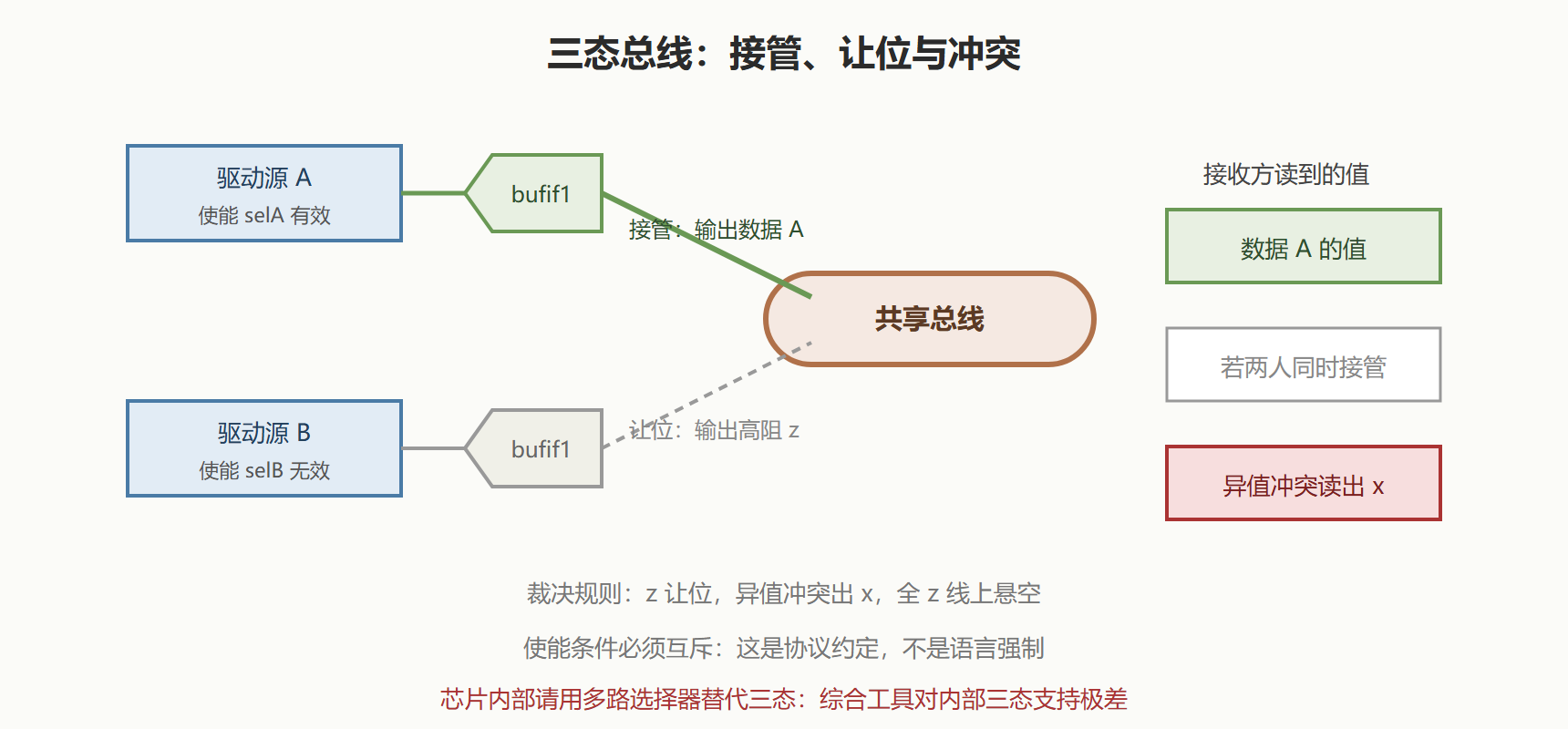

多个驱动同时挂在一条 net 上时，最终值由裁决表决定，规则在第 2 章提过，这里给全：

规则的核心是两条：z 让位（高阻不算意见），异值冲突出 x。pullup、pulldown 提供弱驱动，强驱动在场时弱驱动让位——这给了总线一个「默认值」机制：所有驱动都关闭时，读总线得到 1 或 0 而不是悬空的 z，很多外设协议正是靠这个机制定义「总线空闲态」。

双向端口的建模

芯片引脚双向（inout）是三态总线最典型的应用场景。建模套路固定：引脚声明为 inout、内部拆成输出使能加输入两条路：

module bidir_pin(
    inout wire [7:0] dq,          // 双向数据引脚
    input  wire       we_n,       // 写使能，低有效
    input  wire [7:0] dout_i,     // 内部要发出去的数据
    output wire [7:0] din_o       // 内部收到的数据
);
    // 输出方向：写使能有效时驱动引脚，否则放手
    bufif1 drv(dq, dout_i, ~we_n);

    // 输入方向：引脚值永远可读
    assign din_o = dq;
endmodule
​

三条纪律必须守住。第一，内部逻辑绝不读自己正在驱动的总线——写期间引脚上是自己的值，读没有意义还容易吃冲突 x；需要回读验证时序，交给专门的总线仿真模型。第二，驱动使能的互斥靠设计保证，语言只裁决不强制，两个使能同时有效而数据相异，线上就是 x。第三，inout 不能出现在综合层次内部的模块间——FPGA 与 ASIC 的内部互连没有三态线，工具遇到内部 inout 要么报错要么强行改造，双向引脚只存在于顶层与物理引脚之间。芯片内部要共享一根线，用多路选择器：多个源各占一级选择，语义同样是「轮流发言」，却完全在同步逻辑掌控之内。

案例展开：总线上读回 x 的侦破。 背景：某系统与外部存储器联调，读操作偶发全 x。操作：分三步排——先看存储器片选与输出使能时序，确认存储器已驱动总线；再看本地控制器，发现读窗口内本地双向引脚的输出使能没有关干净（写使能释放沿与读采样沿间隔过近，本地还在驱动旧数据），本地驱动值与存储器驱动值冲突，裁决出 x。结果：把方向切换做成寄存器化的两拍动作（先关驱动、下一拍再读），冲突消失。解读：这类案子的本质是「两个驱动源的交接班没有空档」——三态总线的方向切换必须留出「双方都放手」的死区，硬件如此、协议如此、建模也如此。变式：无法改动方向切换时序的场合，在读路径上加一级寄存器配合使能延迟检查，用仿真断言盯住「读窗口内本地驱动必须无效」，把死区要求变成机器可查的规矩。

三态的现代定位

坦率地说，三态建模在今天 RTL 工作里的份额很小：FPGA 内部不支持三态、ASIC 内部不用三态，它的舞台只剩顶层引脚建模与板级系统仿真。但理解三态仍有独立价值——裁决表是「多驱动」概念的完整标本，第 2 章的类型裁决规则在这里全部落地；而「内部用选择器、顶层用三态」这条边界，是综合工具支持差异的活教材。评审老代码见到内部三态，应当作迁移风险项登记。

常见疑问三则

问：pullup 挂了但总线空闲时读到 0，为什么

先查强度：pullup 是弱驱动，若某个本应关闭的三态门没有完全关闭（建模错误或使能条件写反），强驱动会压过弱上拉。再查裁决表：两个弱驱动异值也会冲突出 x。排查工具是仿真里按强度显示的波形视图，普通波形视图看不到强度差异，容易误判。

问：双向总线的读回校验怎么做才对

不要在读自己驱动的窗口内校验。正确做法是分时：驱动期只写，释放后的窗口才读回并比对。若协议必须即写即读，用独立的输出副本信号做期望值比对，而不是读总线本身——总线上是裁决结果，副本上才是你的真实意图，两者在冲突时刻并不相等，而你想查的是「我发了什么」加「对方回什么」，不是「线上的仲裁结果」。

问：评审时怎么快速识别内部三态

全库检索三态门实例化与 inout 端口声明，命中即逐个确认位置：顶层引脚文件里的合法，层次内部的登记为迁移风险项。这个检查可以做成 Lint 规则自动化，规则逻辑简单（扫描关键字），收益却很高——内部三态是平台迁移时最先爆的问题之一。

本节要点回顾

• 三态门四兄弟：按使能电平与是否反相命名，使能无效即输出 z 放手；
• 裁决表两条核心：z 让位、异值冲突出 x，pullup 提供弱默认值；
• 双向引脚套路固定：inout 引脚、输出 bufif、输入直连，内部逻辑不读自己驱动的线；
• 使能互斥靠设计：语言只裁决不强制，方向切换必须留双方放手的死区；
• 内部禁三态：FPGA 与 ASIC 内部互连没有三态线，共享一根线用多路选择器；
• 现代定位：舞台在顶层引脚与板级仿真，理解它是为了裁决规则与工具边界。

现场重建完毕，电路的物理长相已经心中有数。下一章回到工程最常见的惯犯：状态机、生成语句与跨时钟域——RTL 层真正考验功力的三件事。
