7.1 测试台：搭一座会提问的法庭

7.1 测试台：搭一座会提问的法庭

本节摘要：测试台是包围被测模块的仿真顶层：时钟、复位、激励、实例化、观测五要素各就各位。激励写法从逐拍堆语句升级到事务级 task，配合并行块构造并发场景。测试台的质量决定验证的深度——它得是会提问的控方，不是念稿的传声筒。

惯犯档案里的每个结构，从这一章开始都要过堂。第一件事是搭法庭：测试台（testbench）就是仿真世界的法庭建筑——它不在综合层次里，只活在仿真器中，职责是把被测模块（DUT）围起来，喂信号、收信号、挑毛病。

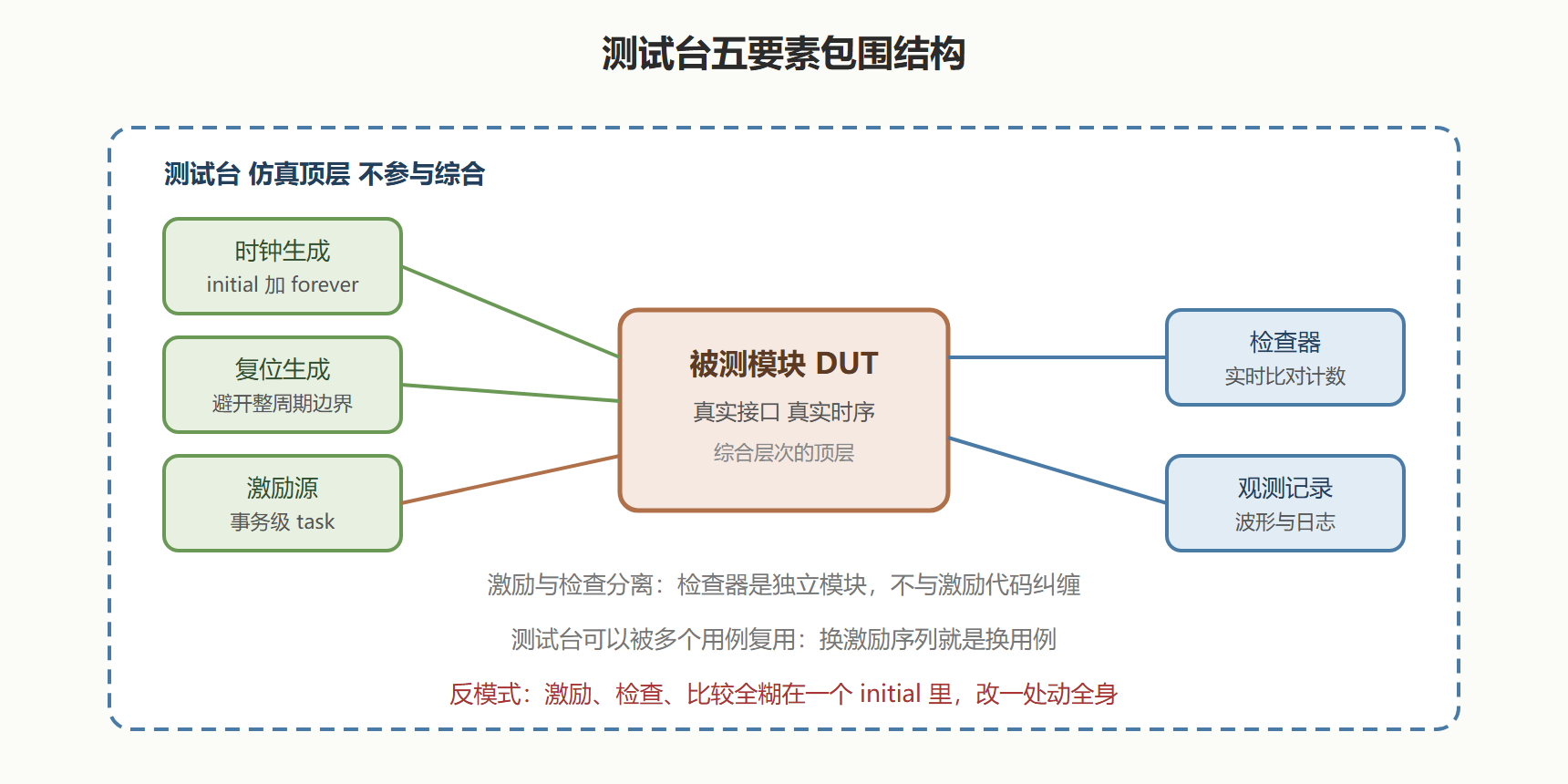

五要素标准布局

`timescale 1ns/1ps

module tb_uart_rx;
    // 要素一：信号声明——接 DUT 的每一根线
    reg        clk;
    reg        rst_n;
    reg        rx;
    wire [7:0] data;
    wire       done;

    // 要素二：DUT 实例化
    uart_rx #(.CLKS_PER_BIT(8)) dut (
        .clk    (clk),
        .rst_n  (rst_n),
        .rx     (rx),
        .data   (data),
        .done   (done)
    );

    // 要素三：时钟
    initial clk = 1'b0;
    always #5 clk = ~clk;          // 100 MHz

    // 要素四：复位与激励
    initial begin
        rst_n = 1'b0;
        rx    = 1'b1;              // 空闲态为高
        #23 rst_n = 1'b1;
        send_byte(8'hA5);
        send_byte(8'h00);
        send_byte(8'hFF);
        #2000;
        $finish;
    end

    // 要素五：观测与自动检查（检查器独立成模块，下一节展开）
    uart_rx_check #(.CLKS_PER_BIT(8)) chk (
        .clk(clk), .rst_n(rst_n), .rx(rx), .data(data), .done(done)
    );

    // 事务级激励：发送一个字节
    task automatic send_byte(input [7:0] b);
        integer i;
        begin
            rx = 1'b0;                              // 起始位
            repeat (8) @(posedge clk);
            for (i = 0; i < 8; i = i + 1) begin
                rx = b[i];                          // 低位在先
                repeat (8) @(posedge clk);
            end
            rx = 1'b1;                              // 停止位
            repeat (8) @(posedge clk);
        end
    endtask
endmodule
​

这份骨架里有几处惯例值得说明。信号声明全部用 reg——测试台是仿真顶层，激励信号由过程块驱动，第 2 章的类型规则在这里同样适用。复位释放时刻刻意避开时钟整周期边界，让「复位期间时钟照跑」「复位释放沿与时钟相位随机」这些真实条件在仿真里也成立。分频比参数故意取小值：分频比不影响验证逻辑，小值让仿真快十几倍——测试台的原则是「能抽象就抽象，别陪硬件数拍子」。

激励的三种段位

逐拍堆语句是起步段位：延迟加赋值一路写下去，直白但不可复用，一个用例一份代码。事务级 task 是工程段位：把「发一个字节」「发起一次读事务」封装成 task，用例序列变成一行行人话——上面骨架里的 send_byte 就是示范，激励与协议细节解耦后，写用例的人不必懂位时序。

并发场景用并行块：多个激励流同时推进，模拟「两个请求者同时发起」「数据与使能几乎同时到」的真实竞争。并行块内各分支独立走自己的时序，块结束等全部完成——这是验证仲裁器、握手协议的标配手法。分支内再用顺序块加时序控制，各分支的节拍互不干扰。

随机激励是高级段位：Verilog 层有随机数系统函数可用，配合固定种子让随机序列可复现。纯 Verilog 的随机验证能力有限（受约束的随机化要等 SystemVerilog），但「边界值随机扫描」已经能抓到大量手写激励想不到的角落——7.3 节的回归组织会回到这个话题。

案例展开：把上百次手写激励压成一条循环。 背景：某接口模块早期用例手写了几百行逐拍激励，接口时序一改，所有用例手工逐行修正，维护成本失控。操作：把接口时序抽成发送与接收两个事务 task，用例主体改写成「事务序列 + 检查声明」，原有用例全部改写为 task 调用序列；接口时序变更时只改 task 内部实现。结果：接口改动后的用例维护量从按行修变成零——用例语义层不动；用例总数顺势翻倍，因为加一个用例只要几行调用。解读：测试台的复用单位是「事务」而不是「拍」，把时序知识封装进 task，用例就获得了对接口演化的免疫力——这与软件工程「封装变化」是同一条原理。变式：协议带可选参数（突发长度、等待周期）时，给 task 加参数和默认值，同一 task 覆盖协议变体，避免 task 数量膨胀。

测试台的工程纪律

测试台代码要遵守几条纪律，否则它会变成新的债。其一，测试台与设计代码分目录管理，明确「这部分不综合」的边界。其二，激励 task 与检查逻辑分离——检查器做成独立模块（如骨架里的检查模块），同一套检查器服务所有用例，换激励不换判决标准。其三，每个用例有明确的结束条件与退出码：仿真结束前打印通过或失败的计数，让回归脚本能机器判卷。其四，时间单位与精度在测试台头部声明清楚，所有延迟按单位写、不混用精度。

还有一条容易被忽略的：测试台本身也要做版本管理，跟设计同仓库同变更记录。项目复盘时，「这个 bug 是哪个用例漏掉的」必须能追溯到具体版本的测试台——验证资产的工程属性，在这里体现得最具体。

测试台的一组补充问答

问：测试台需要复位所有信号吗

激励信号要给确定初值，但不一定要走复位流程。测试台在时间零点直接赋值即可——它不参与综合，没有「上电未知」的物理问题。需要模拟的只是被测设计对复位的响应，所以测试台自己关心的是「激励序列从确定的值开始」，复位信号本身只是激励的一员。

问：仿真结束的时刻怎么定

三种结束方式对应三种用例形态：定向用例跑完激励序列自然结束；随机用例到达预设的事务数或时间上限结束；异常情况由看门狗强制结束。无论哪种，结束前都要走一遍判卷输出——没有判卷的结束等于白跑。结束条件含糊是用例设计的常见缺陷，「跑多久算完」必须在写用例时就想清楚。

问：DUT 输出的中间信号能直接观测吗

能，层次引用让测试台可以读取 DUT 内部任何信号——这是排查的重要工具，也是要节制使用的诱惑。内部信号观测适合「调试确认假设」，不适合「用例判卷」：判卷依赖内部信号会让测试台与实现细节耦合，实现一重构用例就失效。规矩是判卷只看接口，内部信号只在人查问题时打开。

本节要点回顾

• 五要素布局：信号声明、DUT 实例化、时钟、复位与激励、观测检查，各就各位；
• 测试台不综合：它是仿真世界的顶层，reg 驱动激励、时间刻度显式声明；
• 抽象换取速度：分频比等参数取小值，验证逻辑与数值细节解耦；
• 激励三段位：逐拍堆语句到事务 task 再到随机扫描，复用单位是事务不是拍；
• 并行块构造并发：多路激励同时推进，是竞争场景的标配手法；
• 激励与检查分离：检查器独立成模块，用例只管提问，判决标准全程统一。

法庭搭好了，下一节装上记录仪与自动判决：显示、监控与自检查。
