8.2 FPGA 与 ASIC：两条实现路线

8.2 FPGA 与 ASIC：两条实现路线

本节摘要：同一份 RTL，落在 FPGA 上走综合、适配、时序分析、比特流四步；做成 ASIC 走综合、布局布线、时钟树、签核等更多步。两条路线共用 RTL 与约束的思想，但工程节奏完全不同：FPGA 可反复烧写、当天见结果，ASIC 一次定稿、不可回退。

可综合资格审过了，接下来选实现路线。FPGA 与 ASIC 是硬件落地的两条路：前者在可重构的现成芯片上部署，后者定制一颗专用芯片。同一份 RTL 两条路都能走，但流程、周期、成本结构天差地别——这一节把两条路线的工序并排铺开。

FPGA 路线：当天见结果的循环

FPGA 的基本盘是查找表加触发器的可编程阵列：任何组合函数都可以烧进查找表，触发器存状态，可编程互连把它们接起来。流程四步：综合阶段，工具把 RTL 逻辑化简后映射到目标器件的查找表单元；适配阶段决定每个单元落在芯片的哪个物理位置、互连走哪条线路——布线延迟在 FPGA 里占比很大，同一份代码换个布局，时序结果可能差出一截；时序分析按真实布线结果核算每条路径；收敛后生成比特流，烧进芯片立即可跑。

FPGA 的工程魅力在循环快：改一行代码到板上看到效果，短则几分钟。代价是效率与成本——查找表实现的电路比专用硅片慢得多、功耗大得多，单片成本在大批量下远高于 ASIC。所以 FPGA 的典型角色是原型验证、小批量产品、算法探索与协议还未冻结的领域。

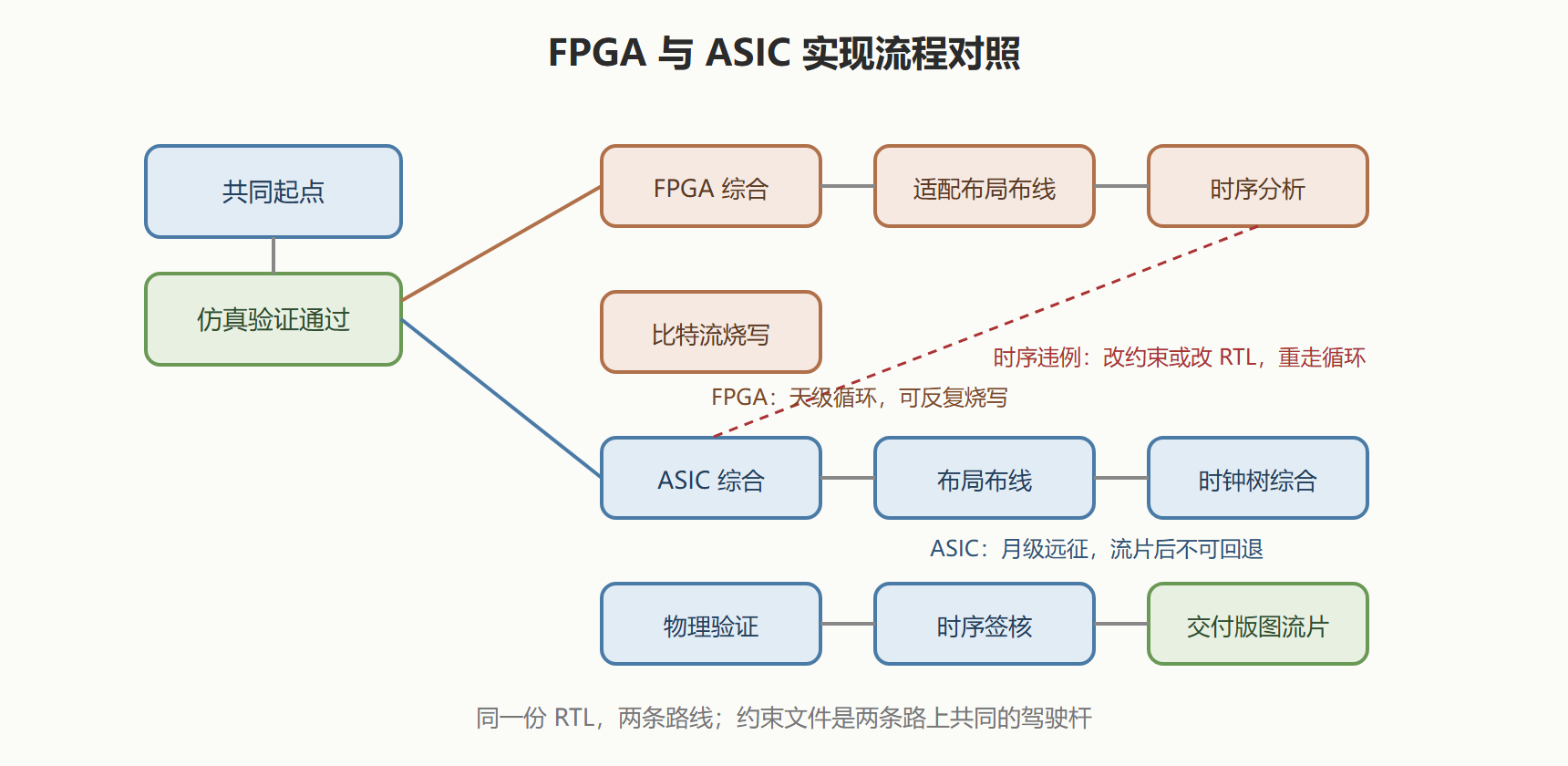

ASIC 路线：一次定稿的远征

ASIC 把 RTL 定制成真正的硅片：综合映射到标准单元库（工艺厂提供的与或非触发器单元），布局布线在裸片上物理实现，时钟树综合保证时钟到达每个触发器的偏差可控，最后经过物理验证与时序签核交付版图给晶圆厂。工序多、每道工序都有专业工具与专业团队，设计周期以月计；掩膜版与流片费用高昂，但大批量下单颗成本极低，性能功耗比是 FPGA 难以望其项背的。

两条路线对 RTL 设计者的要求差异集中在三点。其一，ASIC 的修改成本是流片级的，验证与评审的严格度完全不同——FPGA 上可以试错的理念，到了 ASIC 就是事故流程。其二，跨时钟域与复位这类物理敏感设计，FPGA 工具会内置部分保护与矫正，ASIC 则完全依赖设计者自己写对。其三，ASIC 需要「可测性设计」——扫描链、内建自测试等结构要在 RTL 阶段预留，FPGA 通常不管这些。

约束：两条路共用的驾驶杆

时序约束文件告诉工具「你的设计要在什么条件下跑」：时钟频率与占空比、输入输出端口相对时钟的延迟预算、多周期路径与伪路径的豁免声明。工具的全部努力都围绕约束展开——没有约束的综合与时序分析是漫无目的的。

# 时钟：周期 10 纳秒，占空比一半
create_clock -period 10.000 -name sys_clk [get_ports clk]
# 输入延迟：外部数据相对时钟最晚 3 纳秒到达
set_input_delay 3.0 -clock sys_clk [all_inputs]
# 输出延迟：内部数据到外部最晚 2.5 纳秒稳定
set_output_delay 2.5 -clock sys_clk [all_outputs]
# 伪路径：跨异步时钟域的路径，交给同步器，不做时序分析
set_false_path -from [get_clocks clk_a] -to [get_clocks clk_b]
​

约束写法的三条纪律：时钟必须定义准确（后续一切时序计算的基准）；伪路径必须谨慎——把真问题豁免掉等于对工具撒谎，时序报告看着干净、板上照样出错，第 6 章的同步器就是伪路径的正确豁免对象；约束与设计同步演进，时钟改频、接口改协议，约束文件是变更评审的必查项。

案例展开：一个约束缺失引发的「假收敛」。 背景：某 FPGA 项目时序报告全部通过，上板后数据通路偶发错乱。操作：检查约束文件，发现新加的外部存储器接口忘记添加输入延迟约束——工具按零延迟假设分析该接口，报告自然全绿；补上真实延迟约束后重新分析，该接口路径大量违例。结果：按违例报告调整接口逻辑（输出寄存器前移、关键路径打拍），重新收敛后上板稳定。解读：时序报告的可信度完全取决于约束的完备性——「报告全绿」的含义是「在你声明的条件下达标」，约束漏声明，绿就是假的。物理层的错误在仿真里几乎不可见，约束审计是唯一的防线。变式：把「新增接口必须同步登记约束」写进流程清单，代码评审时约束变更与代码变更同审，这类案子就从源头掐灭。

两条路线的常见疑问

问：先做 FPGA 原型再转 ASIC 是不是标准路径

是常见路径但不是必经路径。FPGA 原型的价值在「用真实速度跑真实数据」——仿真跑一秒的数据，板上秒级就能跑完，协议互操作、系统联调只有这条路能做。但它不能替代 ASIC 的严格验证：FPGA 工具悄悄修掉的跨时钟域问题、查找表结构掩盖的时序形态，到了 ASIC 全部原形毕露。正确的定位是互补：FPGA 验系统行为，ASIC 流程验设计本身，两者的验证清单不同，谁也替代不了谁。

问：RTL 写法要不要区分目标平台

核心逻辑不用，边界设施要。可综合子集在两条路线上是共通的，这也正是 RTL 作为「寄存器传输级」抽象的价值。但存储器、时钟资源、IO 寄存器这些平台专属资源，各家的推理规则和例化方式不同——工程做法是把平台相关的部分隔离到独立的适配层模块，核心算法与协议逻辑保持平台中立。换平台时只重写适配层，这正是分层设计在硬件领域的投影。

问：时序收敛不了，先改约束还是先改代码

先看报告再回答。违例路径若是「约束确实合理、路径确实太长」，改代码——打拍、切流水、改结构；违例路径若是「约束本身过紧或写错」（比如把伪路径当真路径分析），改约束。最忌讳的处置是不看路径细节直接放宽约束——报告绿了、问题还在板上等你自己。约束是需求的事实陈述，不是收敛失败时的泄压阀。

本节要点回顾

• FPGA 四步循环：综合、适配、时序、比特流，天级迭代，代价是效率与批量成本；
• ASIC 远征流程：综合到签核多道工序，月级周期，流片后不可回退，验证严格度完全不同；
• 两条路共用 RTL：但可测性预留、物理敏感设计的责任归属差异巨大；
• 约束是驾驶杆：时钟、IO 延迟、伪路径三要素，约束缺失时报告全绿也是假的；
• 伪路径谨慎豁免：跨域同步器是正当豁免对象，真问题被豁免等于对工具撒谎；
• 角色分工：FPGA 适合原型与小批量，ASIC 适合大批量高性能，先想清楚再上路。

流程走通了，工程还剩一个永恒的裁量题：面积、功耗、速度怎么换。下一节算这笔账。
