本节摘要：两个时钟域之间没有共同的时间参考，任何直接穿越都是亚稳态赌博；同步器、握手与格雷码是三条正路。仲裁器处理多个请求者抢占同一资源：固定优先级简单但会饿人，轮转调度公平但复杂。这一节是并发设计的第一课，也是错误成本最高的领域。

状态机管好了单一时钟域内的秩序，但现代设计里多时钟域是常态：处理器一域、外设一域、接口一域。跨域信号直接连线，等于让两个没有共同参考的时间体系当庭对质——这一节审跨时钟域（CDC）的三条正路与仲裁器的两套写法。

亚稳态：穿越边界的第一风险

触发器的时序契约要求：数据在时钟沿前后的建立保持窗口内保持稳定。当数据来自另一个时钟域，它到达的时刻与本地时钟沿的关系是随机的——总有一些沿，数据恰好在窗口内翻转。此时触发器进入亚稳态：输出悬在 0 与 1 之间的过渡带，既不是 0 也不是 1，且要经过一段不确定的时间才随机落定。落定期间下游读到的值不可预期，亚稳态还会沿逻辑链传染。

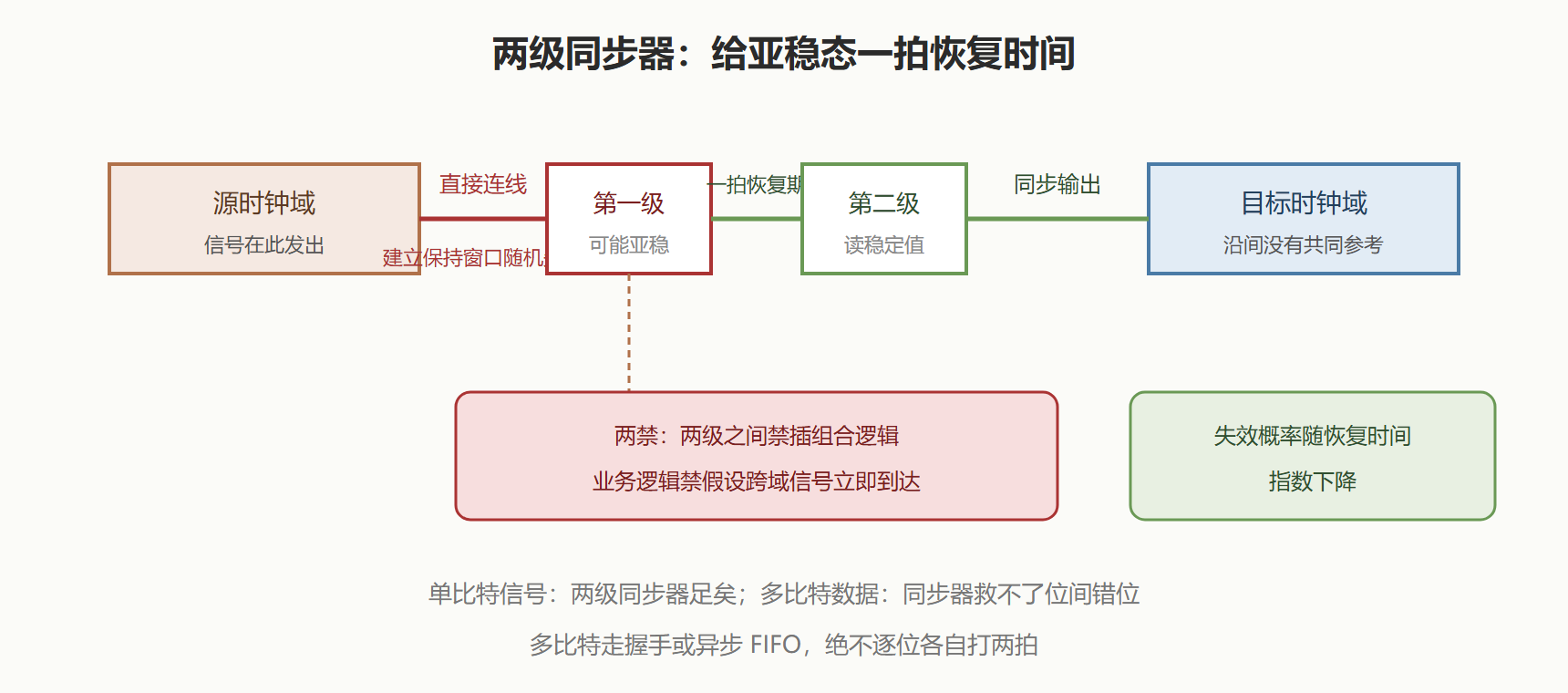

亚稳态无法根除，只能压低概率。两级同步器是标准器械：

module sync_2ff(
    input  wire clk_dst,      // 目标域时钟
    input  wire rst_n,
    input  wire sig_async,    // 异步输入
    output wire sig_sync
);
    reg ff1, ff2;
    always @(posedge clk_dst or negedge rst_n) begin
        if (!rst_n) begin
            ff1 <= 1'b0;
            ff2 <= 1'b0;
        end else begin
            ff1 <= sig_async;   // 第一级：可能亚稳，给它一拍恢复时间
            ff2 <= ff1;         // 第二级：读到的是稳定后的值
        end
    end
    assign sig_sync = ff2;
endmodule
​

原理是「给亚稳态一拍恢复时间」：第一级采样到亚稳态时，第二级在下一个沿到来前有整整一个时钟周期等待它落定。同步器的失效概率随恢复时间指数下降，一级变二级是数量级的改善。两条纪律随之而来：同步器两级之间不能插任何组合逻辑（会吃掉恢复时间）；同步器输出未落定前仍是「不确定但稳定」的值，业务逻辑要容忍它晚一拍到达。

多比特数据的正路：握手与异步 FIFO

两级同步器有一个致命局限：它只保证单个比特的完整性。一个八位总线逐位各自打两拍，各位的同步延迟互不相同，目标域可能在同一沿上读到「旧高半新低」的拼盘。多比特数据的正路有两条。

第一条是握手协议：数据在源域保持稳定，源域发一个单比特 valid 信号（它过两级同步器），目标域看到 valid 才采样数据——数据的各位在 valid 有效期间纹丝不动，不存在位间错位的窗口。valid、ready 两根线的完整握手是接口协议建模的基本功：

// 目标域侧：valid 同步后采样数据
reg valid_ff1, valid_ff2, valid_ff3;
reg [7:0] data_q;
always @(posedge clk_dst or negedge rst_n) begin
    if (!rst_n) begin
        {valid_ff3, valid_ff2, valid_ff1} <= 3'b000;
        data_q <= 8'd0;
    end else begin
        {valid_ff3, valid_ff2, valid_ff1} <= {valid_ff2, valid_ff1, valid_src};
        if (valid_ff2 && !valid_ff3) begin      // 上升沿检测：每个事务只采一次
            data_q <= data_bus;                  // 数据在源域保持稳定，安全采样
        end
    end
end
​

第二条是异步 FIFO：双口存储器加两侧指针，写指针在写域更新、读域同步，读指针反之。直接同步多比特指针会遇到同样的位间错位问题，格雷码在这里登场——格雷码相邻数值只变一位，即使同步器采到「过渡态」，得到的指针要么是旧值要么是新值，绝不会是第三种拼盘。异步 FIFO 是跨域数据流的工业标准答案，第 8 章的时序约束流程里还会遇到它的伪路径声明。

案例展开：消失的使能脉冲。 背景：慢速外设域每秒发出一个宽度仅两个慢时钟周期的 start 脉冲，快域经两级同步器接收后偶发漏触发。操作：波形核查发现脉冲持续期短于快域同步链的响应窗口时，脉冲「进得去出不来」——第一级恢复前输入已撤，两级输出始终为低。结果：改用电平翻转协议，外设域每次事件翻转一次电平，快域同步后做边沿检测；事件率不变，漏触发归零。解读：两级同步器保真但不保宽——同步器的输出沿可能迟到、甚至被下一拍追平，窄脉冲穿越本质上是把「持续时间」当协议，而同步器破坏的恰恰是时间信息。电平翻转与边沿检测把「事件」编码进电平而不是脉宽，是脉冲跨域的标准解法。变式：事件密集到电平可能连翻时，用计数器把事件计数转成格雷码跨域，目标域对同步后的格雷码做差值——这就是异步 FIFO 指针同步的微缩版。

仲裁器：多请求者的排队规则

多路请求抢占单资源（总线、DMA 通道、中断线）需要仲裁。固定优先级用一条 if 链（3.3 节的优先级编码器就是现成写法）：高优先级请求在场时低优先级永远等不到——饿死是它的结构性缺陷，但它简单、可预期，短事务场景依然是合理选择。

轮转调度把「上次谁赢了」记下来，下次从下家开始看。核心资产是一个位置寄存器加环形掩码逻辑：把请求向量按上次胜者的位置旋转，取旋转后的最低有效请求位，再旋回原位作为授权。这套「旋转取最低」的手法让每个请求者在无更高优先者时都有均等的出头机会——公平从祈祷变成了状态机保证。两种策略的选择标准：请求者地位平等用轮转，地位有差（实时性不同）用固定优先级或加权轮转。

// 四路固定优先级仲裁：if 链的直接应用
always @(*) begin
    if      (req[3]) grant = 4'b1000;
    else if (req[2]) grant = 4'b0100;
    else if (req[1]) grant = 4'b0010;
    else if (req[0]) grant = 4'b0001;
    else             grant = 4'b0000;
end
​

并发审查清单

跨域与仲裁的代码评审有一张固定清单：每个跨域信号是否都过了同步器（包括复位、配置、中断）；同步器两级之间是否干净（无组合逻辑、无扇出到多处）；多比特数据是否走握手或 FIFO，有没有人偷懒逐位打拍；慢时钟域到快时钟域的脉冲是否用了电平翻转或展宽；仲裁器的饿死风险是否评估过；授权信号与对应的业务操作是否同一拍对齐。这张清单上的每一项，背后都是一类难以复现的现场事故。

本节要点回顾

• 亚稳态无法根除：跨域信号的建立保持窗口随机失守，两级同步器把失效概率压到工程可接受；
• 两级之间必须干净：同步器中间插逻辑等于没收恢复时间；
• 同步器保真不保宽：窄脉冲跨域用电平翻转加边沿检测，脉宽不是协议；
• 多比特数据禁逐位打拍：位间错位无解，正路是握手采样或格雷码指针异步 FIFO；
• 仲裁两套写法：固定优先级可预期但饿人，轮转靠位置寄存器把公平变成状态；
• 评审有清单：跨域信号、同步器洁净度、脉冲宽度、位间一致性、饿死风险，逐项过堂。
