8.4 工具链全景：从仿真器到开源生态

8.4 工具链全景：从仿真器到开源生态

本节摘要：RTL 工程的工具链分四类角色：仿真器执行行为、综合器落实电路、Lint 工具把关规范、波形查看器呈现证据。商业工具与开源工具各成一条完整路线，开源组合足以支撑学习与中小项目——这一节给两张地图和一条可动手的最小闭环。

三角权衡讲完，最后一站把工具的地图铺开。每个工程环节都有对应的工具角色，认清角色分工，选型和学习路径就清晰了。

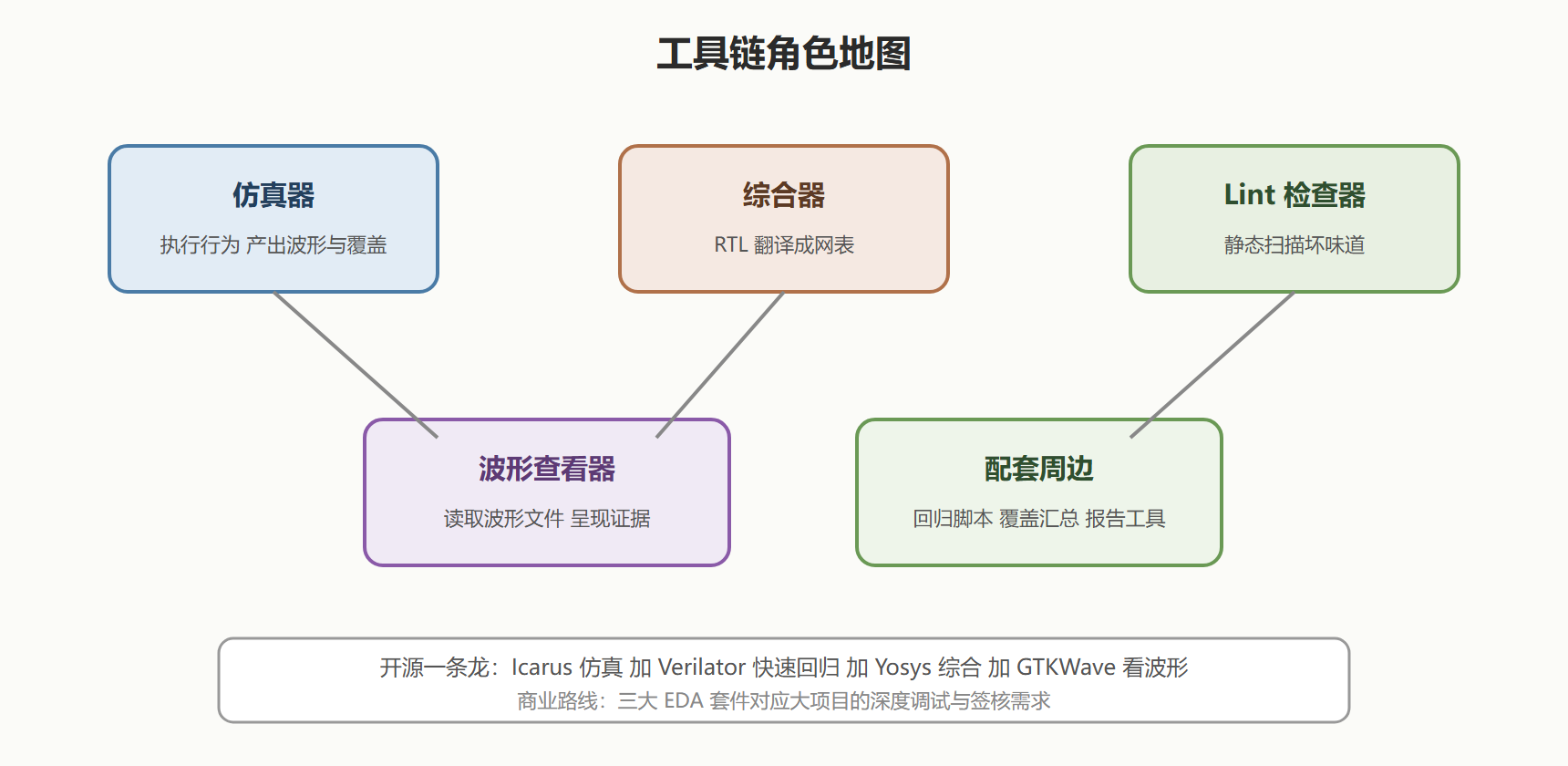

四类工具角色

仿真器执行 RTL：事件调度、波形生成、覆盖率统计都由它完成。商业三强（三家 EDA 巨头的旗舰仿真器）统治大型 ASIC 项目，特点是快、贵、调试功能深；开源阵营里 Icarus Verilog 轻量易装，适合学习与小项目，Verilator 走的是另一条技术路线——把 RTL 编译成优化过的本机代码，仿真速度比传统事件仿真器快一到两个数量级，如今连大型项目也用它做回归主力。

综合器把 RTL 翻译成网表：FPGA 厂商自家的综合工具随开发环境发放（两大主流平台的套件），ASIC 综合被商业工具垄断，开源阵营的 Yosys 是唯一成熟的自由综合器，配合后续布局布线工具能走通完整开源流程。

Lint 工具做静态检查：不跑仿真，只扫描代码的坏味道——锁存器推断、位宽不匹配、组合环、多驱动、敏感列表不完整。商业 Lint 的规则库深厚，开源的 Verilator 用纯检查模式也能覆盖大半高频问题。第九章专门讲它。

波形查看器呈现证据：商业仿真器自带图形界面，开源世界的标配是 GTKWave，配合标准波形文件通吃各工具的输出。

最小闭环：从零跑通第一次仿真

开源组合可以搭一条完整的学习闭环。以第 1 章的计数器为例，命令行会话如下（各平台的包管理器都能装齐三件套）：

# 第一步：编译。设计文件与测试台一起编译，输出仿真可执行文件
iverilog -g2005 -o sim counter.v tb_counter.v

# 第二步：运行。仿真跑完生成波形文件
vvp sim
# 输出示例：
# [  30] count=001 overflow=0
# [ 230] count=000 overflow=1

# 第三步：看波形
gtkwave dump.vcd
​

三步各干一件事：编译把设计文件与测试台文件合并处理（顺序无关，编译器自己解析依赖），运行执行仿真并打印测试台里的日志，波形查看器打开记录文件逐信号复盘。把这个闭环跑熟，本书所有代码示例都可以在本地验证——学习环境的建设成本，是全部工具链投资里回报率最高的部分。

再往前一步是 Verilator 的两种用法：纯检查模式只做 Lint 不生成仿真代码，速度极快，适合接进编辑器保存即查；编译模式生成高性能仿真程序，大型回归用它能把整夜跑完的事缩到几十分钟。同一个工具两个用法，都是工程流水线的常客。

案例展开：老项目工具链迁移的评估。 背景：某团队的项目用传统事件仿真器跑一轮全量回归要一夜，考虑迁到 Verilator。操作：先跑兼容性评估——项目用了任务内延迟、零延迟循环、一些依赖标准调度细节的老式写法，Verilator 对部分写法支持有限；把回归用例分成两档，行为级大场景留在原仿真器，RTL 级海量随机场景迁到 Verilator；调整测试台里依赖仿真器内部行为的检查代码（同刻顺序、monitor 时机）。结果：混合路线让全量回归从整夜缩到两小时，迁移成本集中在测试台改造而非设计代码。解读：换仿真器不是换播放器——不同仿真器对标准未定义区域（同刻调度顺序）的实现不同，测试台里所有「碰巧能跑」的写法都会在迁移时暴露。这正是 4.1 节「禁同刻依赖」纪律的回报：守纪律的项目迁移成本低，守不守纪律，工具一换就见分晓。变式：评估阶段可以先用 Lint 模式扫全库，坏味道清单同时是迁移工作量清单与规范整改清单，一鱼两吃。

工具选型的心法

选型按场景对号入座：个人学习用开源一条龙，零成本、装机快、覆盖本书全部内容；中小 FPGA 项目用厂商套件加 Verilator 回归，官方工具管实现，开源管速度；大型 ASIC 项目没有悬念走商业全家桶，签核级工具的精度与支持是硬需求。比选型更重要的心法是「工具中立」：语言标准是唯一稳定的东西，把知识钉在标准上、把流程脚本与工具解耦，换工具时损失最小。本书的例程全部只依赖语言标准设施，就是为了在任何工具下都跑得通。

三个高频追问

问：工具报错的信息看不懂，先查什么

先分层：语法错误看行号，语义错误看信号名，综合错误看结构。语法层的问题（缺分号、括号不配对）工具会给出大致位置；语义层的问题（类型不匹配、端口位宽不符）要对照声明排查；结构层的问题（多驱动、组合环）则要回到模块级画依赖图。新手最常见的误区是只盯第一行报错——很多综合器的报错链是级联的，第一条往往不是根因，最后一条反而更接近病灶。

问：同一份代码两个工具结果不同，信谁

都不信，信标准。两个工具结果不同，几乎总意味着代码落在标准未定义或实现自定义的区域——同刻调度顺序、混合赋值语义、工具专属属性都是高发区。正确的处置不是选一个「看起来对」的结果，而是把代码改写成标准语义下唯一确定的形态。这也是把知识钉在语言标准上的实际回报：标准明确的代码，走到哪个工具下行为都一致。

问：波形文件太大，仿真太慢怎么办

分层记录。默认只转储顶层关键信号，排查到哪一层再定向打开那一层；时间轴上用条件转储——只在感兴趣的时间窗内记录。另一个大头是日志：monitor 全程流水打印在大设计里既拖慢仿真又淹没有效信息，改成事件触发打印（只在关键条件成立时输出）能同时解决两个问题。仿真的性能问题九成出在观测代码，而不是被测设计。

本节要点回顾

• 四类角色分工：仿真器执行、综合器落实、Lint 把关、波形查看器呈现，各管一段；
• 开源一条龙可行：Icarus、Verilator、Yosys、GTKWave 覆盖学习与中小项目全流程；
• Verilator 一具两用：检查模式做 Lint，编译模式做高速回归，都是流水线常客；
• 最小闭环三步：编译、运行、看波形，学习环境的回报率最高；
• 迁移成本在测试台：标准未定义区域的「碰巧能跑」写法是换工具时的事故源；
• 知识钉在标准上：工具会换代，语言标准是工程师唯一可长期依赖的地基。

从代码到硅片的流程至此完整。下一章「申诉复查」：工程世界判决之后还有复查——调试、规范与高频错案清单。
