2.1 实体与架构：接口与内脏分离

2.1 实体与架构：接口与内脏分离

本节摘要：实体声明电路的对外接口，架构描述电路的内部实现，二者分离是 VHDL 模块化的根基。本节覆盖端口四种方向的读写权限、泛型参数化、一个实体配多个架构的工程用法，并给出可直接编译的完整示例。

把端口方向当成合同

上一章你已经写过 in 和 out，但实体声明的完整能力不止于此。VHDL 给端口四种方向，每种方向都是一份编译器强制执行的合同：

合同是认真的。给 in 端口赋值，编译器立即报错；在架构里读 out 端口同样报错。buffer 方向看似方便，但它会传染——上层把 buffer 端口接到普通信号时可能要求上层也用 buffer，所以我更倾向另一种写法：内部信号算好再赋给 out 端口，端口保持朴素的 out。看一个计满回零的计数器骨架，体会这种写法：

library ieee;
use ieee.std_logic_1164.all;
use ieee.numeric_std.all;

entity count10 is
  port (
    clk   : in  std_logic;
    rst   : in  std_logic;              -- 同步复位，高有效
    tick  : in  std_logic;              -- 计数允许
    count : out std_logic_vector(3 downto 0);  -- 输出用向量类型
    carry : out std_logic               -- 计满指示
  );
end entity count10;

architecture rtl of count10 is
  signal cnt : unsigned(3 downto 0) := (others => '0');  -- 内部计数器
begin
  process (clk)
  begin
    if rising_edge(clk) then
      if rst = '1' then
        cnt <= (others => '0');         -- 复位优先
      elsif tick = '1' then
        if cnt = 9 then
          cnt <= (others => '0');       -- 模十：计到 9 归零
        else
          cnt <= cnt + 1;               -- unsigned 可以直接加
        end if;
      end if;
    end if;
  end process;

  count <= std_logic_vector(cnt);       -- 内部算好，出口只做类型适配
  carry  <= '1' when cnt = 9 and tick = '1' else '0';
end architecture rtl;
​

注意出口那两行：内部用 unsigned 运算，出口处一次性转成 std_logic_vector 输出。内部类型服务于运算，端口类型服务于互联，各司其职。

泛型：把模块做成可调参数的

实体还能声明泛型（generic）——编译期常量，实例化时才给定具体值。用泛型把上面的模十计数器改造成任意模值计数器：

entity counter_n is
  generic (
    WIDTH : positive := 8;              -- 位宽，实例化时可改
    MAX   : positive := 255             -- 计数上限
  );
  port (
    clk    : in  std_logic;
    rst    : in  std_logic;
    count  : out std_logic_vector(WIDTH-1 downto 0)
  );
end entity counter_n;
​

实例化时传参：u1 : entity work.counter_n generic map (WIDTH => 4, MAX => 9) port map (...);。同一个模块源码，实例化出四位模十计数器、八位模二百五十五计数器，代码一行不改。泛型是复用的第一道门，后面第 4 章的 ALU、第 5 章的移位寄存器都会用它。

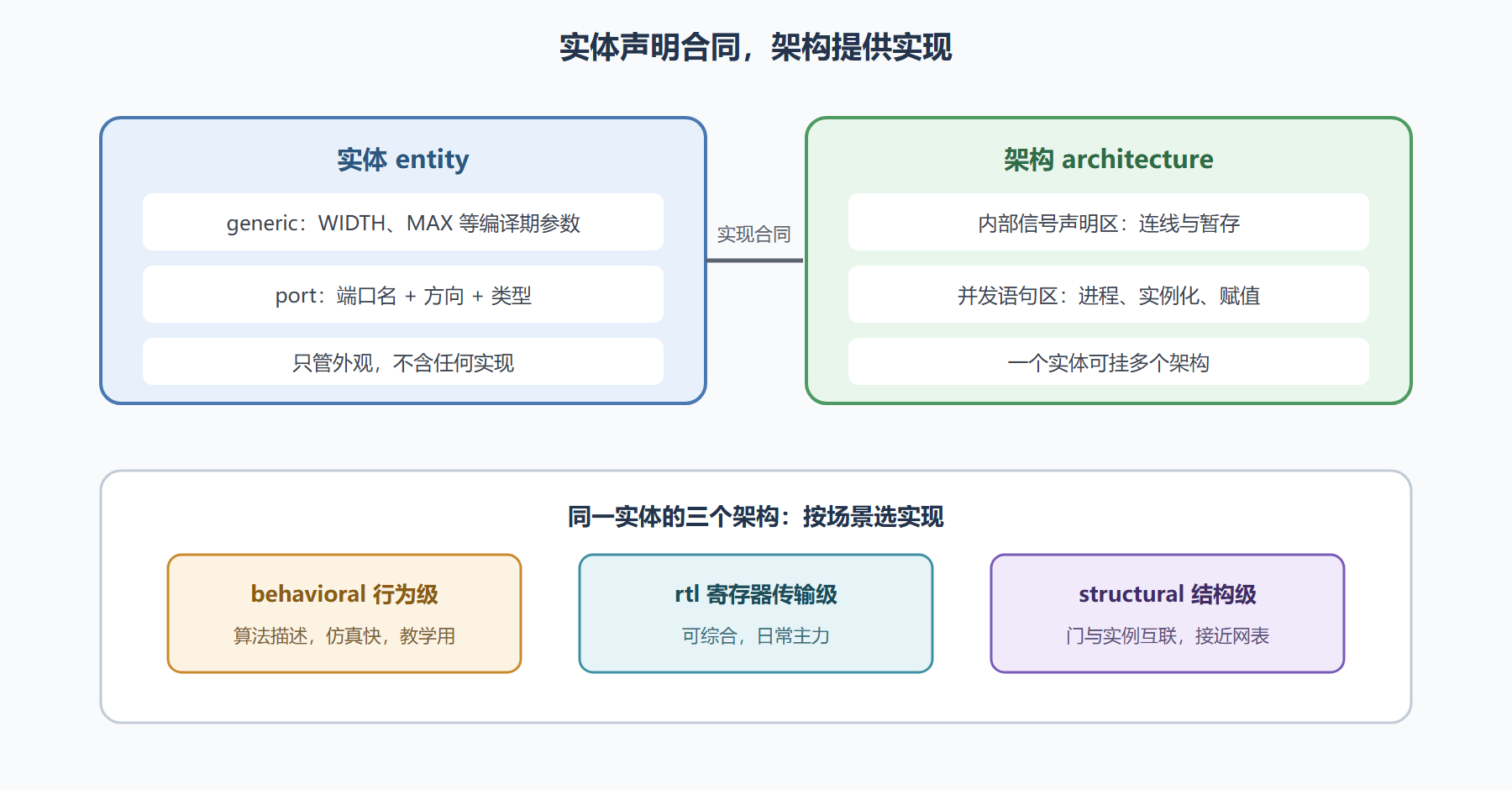

图：实体与架构的分工全景

一个实体配多个架构

实体与架构是"一对多"关系。给 counter_n 再写一个纯行为级架构，用整型变量直接数：

architecture behavioral of counter_n is
  signal cnt : integer range 0 to MAX := 0;
begin
  process (clk)
  begin
    if rising_edge(clk) then
      if rst = '1' then
        cnt <= 0;
      elsif cnt = MAX then
        cnt <= 0;
      else
        cnt <= cnt + 1;
      end if;
    end if;
  end process;
  count <= std_logic_vector(to_unsigned(cnt, WIDTH));
end architecture behavioral;
​

同一实体名下有两个架构，仿真时用配置或直接实例化指定：u1 : entity work.counter_n(behavioral) port map (...);。括号里就是架构名。工程习惯：行为级架构用于快速验证算法思路，rtl 架构用于真正实现；两者端口完全一致，切换零成本。

⚠️ 常见坑：忘了写 end entity 或架构名不配对，报错行号常指向文件末尾，与真实出错位置差很远。实体名、架构名、结尾的 end 三处对齐检查，是排查"莫名列号报错"的第一动作。

💡 关键直觉：把实体当芯片数据手册的"引脚与参数页"，把架构当"内部原理图"。写代码前先写实体，等于先画框图再填电路——顺序反过来，十有八九要返工。

本节要点回顾

• 方向是合同：in 只读、out 只写、inout 双向配高阻、buffer 可回读但有传染性；
• 出口适配模式：内部用运算友好的类型，端口统一 std_logic_vector，出口一行转换；
• 泛型是复用钥匙：位宽、模值、深度都应在泛型里，实例化时再定值；
• 一对多架构：行为级验证思路、rtl 级真实实现，端口一致随时切换；
• 先实体后架构：先定接口再填实现的开发顺序，能显著减少返工。

实战延伸：实体接口的命名约定

实体接口命名上，推荐"动词短语 + 方向"风格，如 read_data_i（输入）、write_enable_o（输出）、clock_buffer_io（双向）。避免单字母或缩写（d、we、clk_buf）——这种命名在大型工程里会迅速变成维护噩梦。

后缀 _i / _o / _io 标注方向，让阅读者一眼看清信号走向。Vivado 和 Quartus 的 lint 工具也支持这种命名风格，能自动验证端口方向一致性。

反模式

把内部信号也带 _i / _o 后缀。_i / _o 只应出现在实体端口。内部信号应该用描述性命名（state_counter、fifo_wr_ptr），不带方向后缀——因为内部信号方向在结构里是明确的。
