3.1 进程敏感表与信号赋值

3.1 进程敏感表与信号赋值

本节摘要：进程是 VHDL 并发世界的核心引擎，敏感表决定它何时被唤醒，信号赋值的 delta 周期决定新值何时可见。本节讲透事件驱动仿真的运转机制，给出敏感表配平法则，并用两个对照实验固化"信号赋值非即时生效"的认知。

从一个问题开始：进程到底什么时候跑

把第 1 章那个 LED 设计里的进程单独拎出来看：

process (clk)
begin
  if rising_edge(clk) then
    if en = '1' then
      reg <= not reg;
    end if;
  end if;
end process;
​

括号里的 (clk) 是敏感表。仿真器的规则只有一条：敏感表里任何一个信号的值发生变化，进程就从第一条语句执行到最后一条，然后休眠。clk 每 10 ns 翻转一次，进程每 10 ns 醒一次；醒着的时间里顺序语句依次执行，信号赋值把"新值请求"挂到事件队列里。整个仿真就是无数进程被事件唤醒、又制造新事件、再唤醒别的进程的连锁反应——这就是"事件驱动仿真"。

敏感表的配平有一条硬法则：进程里读过的所有信号，都必须出现在敏感表里。上面读的是 clk 和 en，敏感表只写了 clk——这是故意留的破绽。仿真时会发生什么？en 变化不会唤醒进程，但进程本来就只在时钟沿干活，en 只要赶在时钟沿之前稳定，行为照样正确。这就是时序进程只挂 clk 也能仿对的原理：它对 en 的采样发生在被 clk 唤醒之后。但组合进程少写敏感信号就是灾难，看实验二。

实验一：delta 周期，看不见的一瞬

信号赋值 y <= a and b; 生效的时刻不是"现在"，而是"现在加一个 delta"。delta 不是纳秒，它是仿真器排序用的无穷小时间片。串三个赋值做个实验：

architecture delta_demo of evt is
  signal a, n1, n2, n3 : std_logic := '0';
begin
  a  <= '1' after 10 ns;
  n1 <= not a;   -- a 变后第 1 个 delta 更新
  n2 <= not n1;  -- 第 2 个 delta
  n3 <= not n2;  -- 第 3 个 delta
end architecture delta_demo;
​

在 10 ns 处放大波形：a 变为 '1' 的同一时刻，n1、n2、n3 依次在第一、二、三个 delta 里翻转——仿真时间都停在 10 ns，肉眼在波形上分辨不出先后，但仿真器严格按此排序。物理含义：每级逻辑有传播延迟，delta 是它的零成本化身。跨进程互联时这个"一 delta 一级"的特性会累积，理解它，你才能解释"为什么两个进程互相赋值不会死锁"。

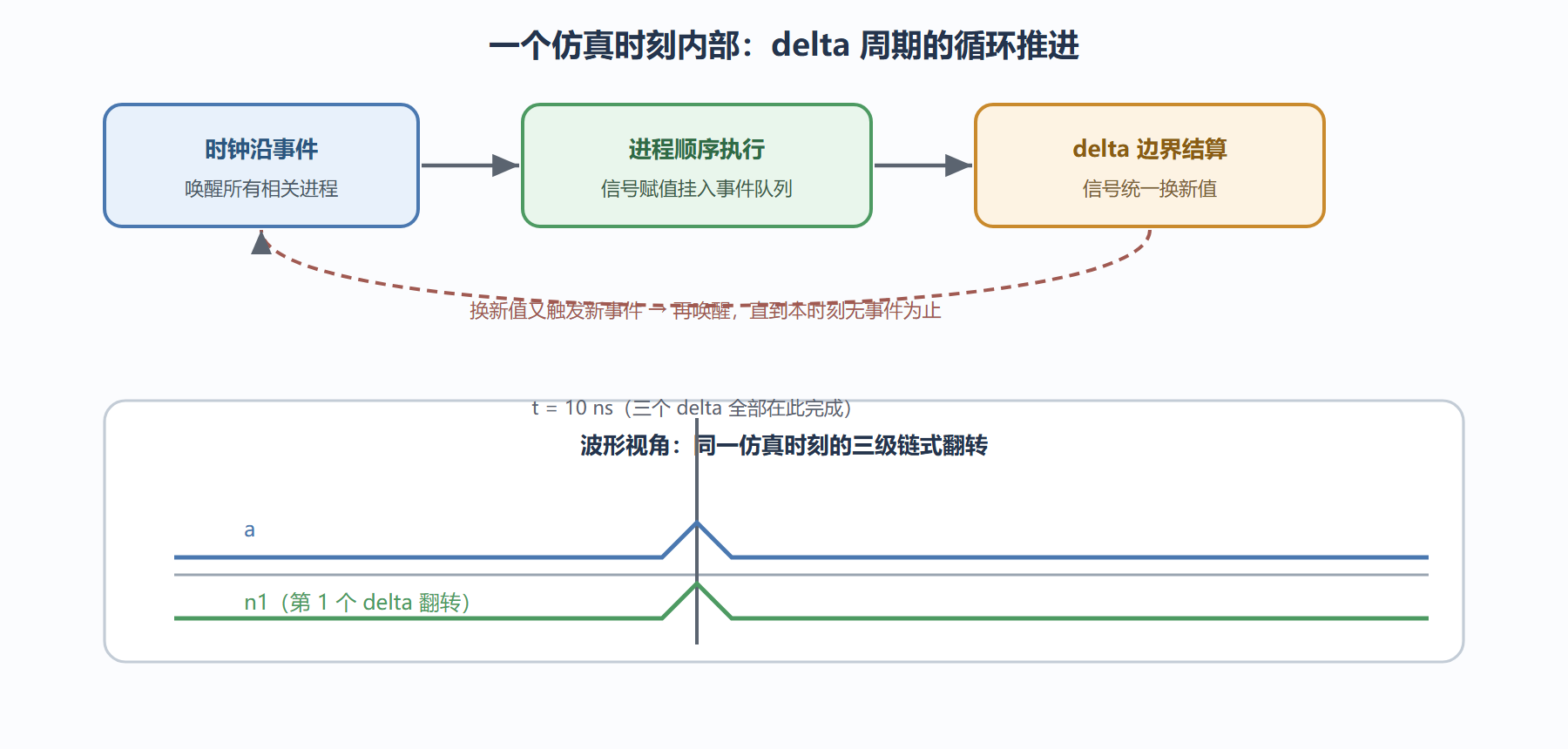

图：事件驱动与 delta 周期推进

实验二：组合进程漏写敏感信号，仿真与综合分家

组合逻辑写成进程时，敏感表漏信号会出现"仿真对、上板错"的经典事故：

-- 有隐患的写法：敏感表漏了 b
process (a)
begin
  if sel = '1' then y <= a; else y <= b; end if;
end process;

-- 正确写法：读到谁就挂谁
process (a, b, sel)
begin
  if sel = '1' then y <= a; else y <= b; end if;
end process;
​

隐患版本里，b 单独变化时进程不醒，y 保持旧值——仿真波形看起来"偶尔卡住"，而综合器根本不看敏感表（它按语句结构生成选择器），做出来的电路完全正常。于是出现最阴险的局面：仿真有 bug、真电路没 bug，你浪费一下午追一个不存在的硬件故障。VHDL-2008 给了终极解法：process (all)，敏感表自动配平。新代码一律用 all，老代码审查时重点盯敏感表。

⚠️ 常见坑：时序进程敏感表混入复位信号，写成 process (clk, rst) 又用 if rst='1' 电平检测，会综合出锁存器式的怪电路。同步复位就只挂 clk；要写异步复位，用 if rising_edge(clk) or falling_edge(rst) 的标准句式，第 5 章展开。

💡 关键直觉：进程是"一小片电路的行为描述"，敏感表是这片电路的输入清单。清单写漏，等于电路少接了一根输入线——仿真器忠实反映漏线，综合器自作主张补线，两边就分家了。

本节要点回顾

• 唤醒条件：敏感表中任一信号值变化，进程整体执行一遍后休眠；
• 配平法则：进程内读过的信号全进敏感表，或直接用 process(all)；
• delta 是排序时间片：同一时刻内新值按 delta 逐级可见，波形上不可分辨；
• 组合进程漏敏感信号：仿真卡旧值、综合却正常——审查老代码的高发雷区；
• 时序进程只挂时钟：复位风格与敏感表必须配套，混搭出怪电路。

实战延伸：敏感表与时钟边沿的两种写法

写法 1：显式列出所有敏感信号

process(clock, reset, data_in)
begin
    if reset = '1' then
        ...
    elsif rising_edge(clock) then
        ...
    end if;
end process;
​

写法 2：VHDL-2008 引入的 process(all) 隐式敏感

process(all)
begin
    if reset = '1' then ...
    elsif rising_edge(clock) then ...
    end if;
end process;
​

写法 2 简洁但容易出错——任何被读的信号改变都会触发进程，可能引入不必要的逻辑翻转。工程上推荐写法 1（显式敏感），更容易 review。

仿真器提示

ModelSim 和 GHDL 在敏感表缺失时会发出警告（"signal X is not in sensitivity list"）。这种警告应该视为错误处理——它意味着仿真行为与综合后的硬件行为不一致（综合工具会自动补敏感表，但仿真器严格按 VHDL 语义）。

实战延伸：敏感表动态推断的工具

VHDL-2008 引入了 process(all) 关键字，自动推断敏感表。但实际项目里推荐显式列出：

process(clock, reset, data_in, valid)
begin
    -- 显式列出所有被读信号
end process;
​

GHDL 和 ModelSim 都提供 lint 工具（ghdl -s、modelsim -lint），会报告"signal X is not in sensitivity list"。在 CI 流水线里加入 lint 步骤，能在仿真前捕获此类 bug。

反例

依赖仿真器自动补敏感表。GHDL 严格按 VHDL 语义，缺失敏感表时不会更新信号。ModelSim 在某些模式下会警告但不报错。综合工具（Vivado/Quartus）会自动补敏感表，但综合结果可能与仿真行为不一致——这种"仿真过、综合错"的 bug 最难调。
