3.3 并发语句与信号变量之辨

3.3 并发语句与信号变量之辨

本节摘要：架构语句区的并发语句本质都是进程的语法糖，信号赋值与变量赋值相差一个 delta 周期的生效时机。本节用"交换两个数"的对照实验把这一拍之差钉死，并整理条件赋值、选择赋值与进程的互改写关系。

先看一段会骗人的代码

下面这段代码想实现"同步交换两个寄存器的值"，用信号写：

architecture wrong of swap is
  signal x, y : unsigned(7 downto 0) := (others => '0');
begin
  process (clk)
  begin
    if rising_edge(clk) then
      x <= y;    -- 请求：下个 delta 把 y 的旧值给 x
      y <= x;    -- 请求：下个 delta 把 x 的旧值给 y
    end if;
  end process;
end architecture wrong;
​

它不但没错，而且是完全正确的交换电路！两个信号赋值都读的是"本周期开始时的旧值"，delta 结算时同时换值——这正是硬件里两根线交叉对接的行为。但把其中一处换成 C 语言思维的"先存临时变量再交换"，或者把 x 换成变量，行为立刻不同。理解差异之前，先把并发语句的家底盘一遍。

并发语句是进程的语法糖

架构语句区能写的并发语句，每一种都能改写成进程。对照表如下：

改写关系说明：when-else 是 if 的糖，with-select 是 case 的糖。写一行的逻辑用糖，逻辑复杂到需要中间变量时退回进程——判断标准不是行数，是"是否需要中间状态"。另外注意并发赋值的多驱动问题：同一目标信号在架构里被两条并发赋值各写一次，编译能过，仿真出 'X'——第 1 章见过，这里是机制层面的完整解释：两份驱动器打架。

信号与变量：一拍之差定乾坤

两者的差异浓缩成一张表：

"立即生效"与"下一瞬间生效"的差异，用计数实验最能看清。需求：时钟沿上对计数器先加二，再判断是否超过上限，超过就归零。用信号写：

process (clk)
begin
  if rising_edge(clk) then
    cnt <= cnt + 2;                          -- 请求加二
    if cnt > 250 then cnt <= (others=>'0');  -- 判断的是旧值！
    end if;
  end if;
end process;
​

判断用的 cnt 是加二之前的旧值，边界检查慢一拍。用变量改写：

process (clk)
  variable v : unsigned(7 downto 0);
begin
  if rising_edge(clk) then
    v := cnt + 2;                            -- 立即生效
    if v > 252 then v := (others=>'0');      -- 判断的是新值
    end if;
    cnt <= v;                                -- 结算回信号
  end if;
end process;
​

变量版本在进程内实时反映运算结果，边界判断精确。这就是变量的正确用法：进程内的便签纸，算完把最终结果抄给信号。工程纪律也由此而来：变量永远在进程末尾把值交给某个信号，别让重要状态只活在变量里——否则别的进程看不到它。

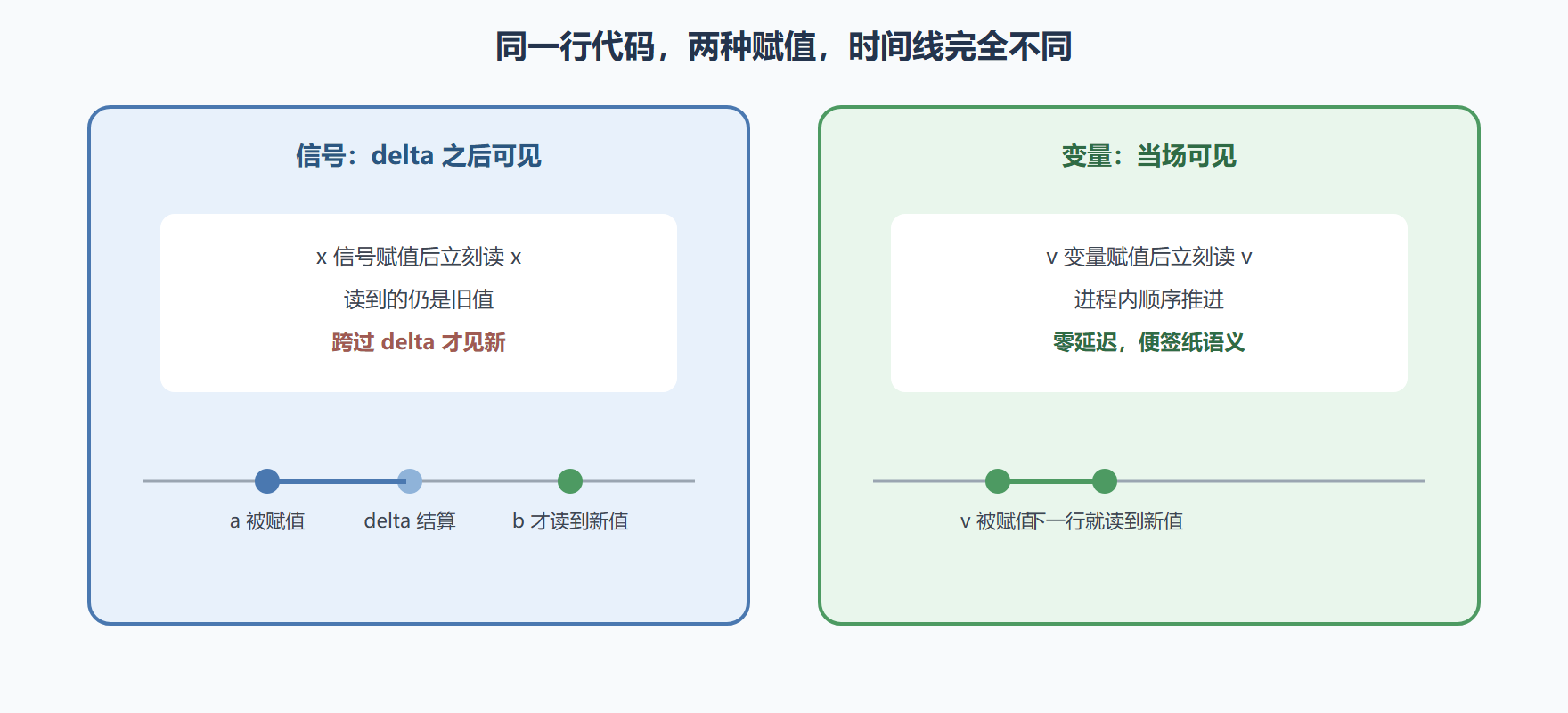

图：信号与变量的生效时机对照

回到开头：亲手验证交换电路

把 wrong 架构配上测试台跑仿真：初始化 x 为三、y 为七，给一个时钟沿，波形里 x 变七、y 变三——同步交换成功。再把其中一个信号改成变量试试，行为立刻坏掉：变量读不到"对面"的值，因为变量只在进程内存在，另一根线的旧值得靠信号传递。这个实验做完，"信号是进程间通信的唯一通道、变量是进程内便签"这两句话就长在直觉里了。

⚠️ 常见坑：变量在进程里"记住"了上次的值，于是有人用变量存状态想做寄存器——可以，但只有"进程末尾被读且跨周期存活"的变量才会综合成寄存器，规则绕脑。清晰起见：状态一律用信号存，变量只做进程内中间计算。

💡 关键直觉：并发语句是"看电路"的视角，进程是"看行为"的视角，两者互相可译。而信号与变量的选择，本质是在选择"要不要让下一行代码立刻看到结果"。

本节要点回顾

• 并发皆糖：when-else 译作 if，with-select 译作 case，实例化不可译；
• 信号跨 delta 生效：进程内读到的是旧值，交叉赋值恰是硬件交换的正确写法；
• 变量当场生效：进程内便签，累积运算与边界判断的利器；
• 状态用信号存：跨进程可见性与综合映射都更可控；
• 多驱动即冲突：同一信号两条并发赋值，仿真出 X，别指望综合器纠错。

实战延伸：信号赋值的"延迟"特性

VHDL 信号赋值不是立即生效的，而是到 wait / 进程挂起时才更新。这是 VHDL 最反直觉的地方：

process(clock)
begin
    if rising_edge(clock) then
        a <= b;    -- a 立即"应该"等于 b
        c <= a;    -- 但 c 拿到的是 a 的旧值，不是 a <= b 之后的值
    end if;
end process;
​

正确写法（用变量作中间缓冲）：

process(clock)
    variable tmp : std_logic;
begin
    if rising_edge(clock) then
        tmp := b;       -- 变量立即生效
        a <= tmp;       -- 信号在进程末更新
        c <= tmp;       -- a 和 c 都拿到新值
    end if;
end process;
​

工程建议

在时钟进程里需要"先读再写"的链式赋值时，用变量作缓冲。在组合进程里避免链式信号赋值（容易产生 delta cycle 警告，且综合结果不可预期）。
