8.3 上板故障排查清单
8.3 上板故障排查清单
本节摘要：上板故障的排查讲究顺序与章法。本节给出一条"电源时钟复位输入输出"的总排查线，展开 LED 不亮、数码管乱码、按键无反应、下载失败四类经典故障的定位路径，并收束全教程的方法论。
总排查线：从供电往输出走
现场排障最大的敌人是"上来就改代码"。正确的动作是沿硬件链路顺序排查：电源 → 时钟 → 复位 → 输入 → 输出。电源不正常则一切免谈；时钟停振则设计整体冻结；复位没释放则全部寄存器停在初值；输入异常则逻辑再对也没用；最后才轮到输出与设计本身。这个顺序的原理与第 6 章逆向回溯一脉相承——先确认"环境正常"，再怀疑"逻辑有错"。多数现场问题在前三步就现形，真正需要改代码的只是少数。

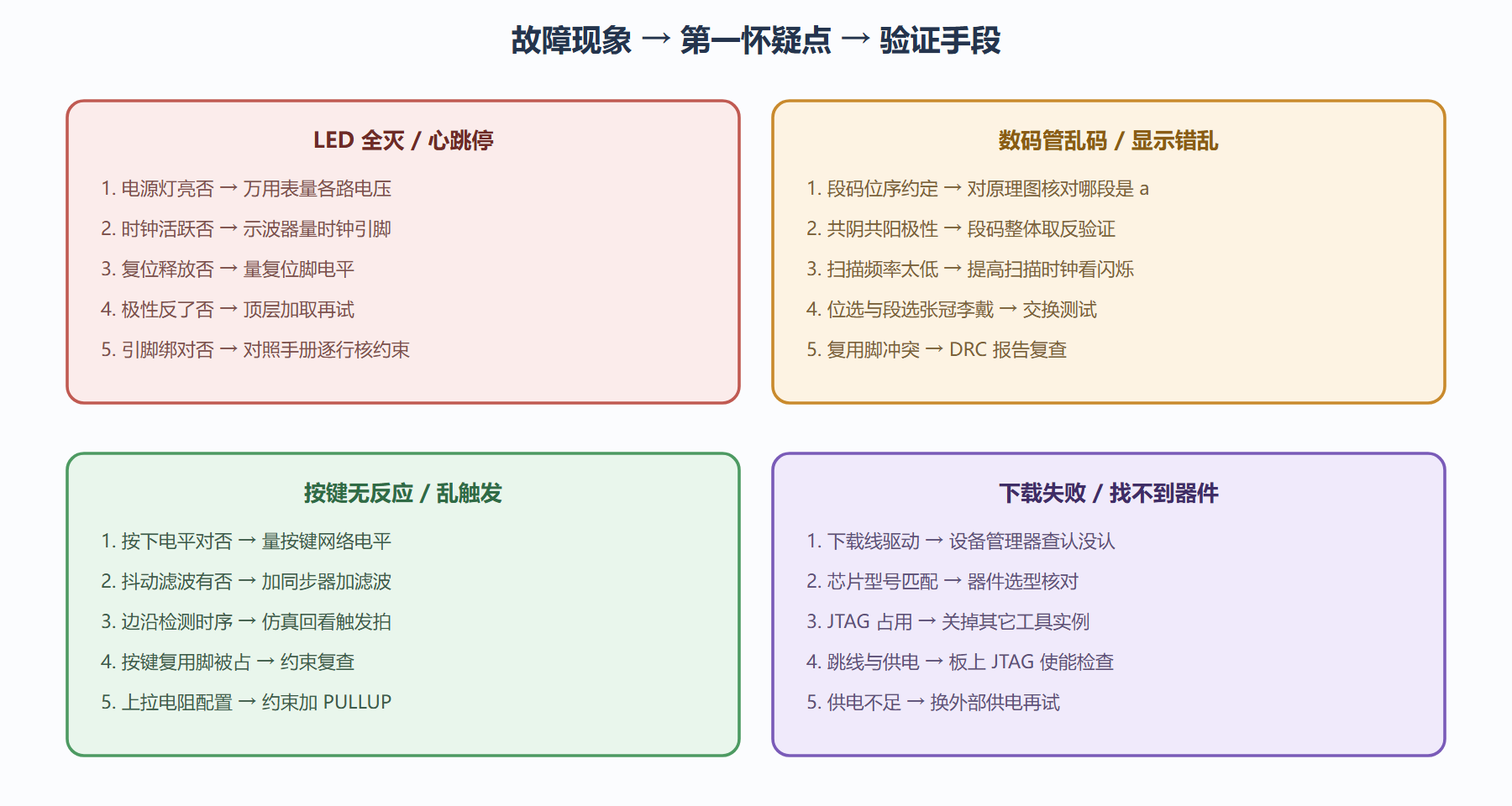

图：四类经典故障的定位路径
两个真实案例走一遍
案例一：心跳 LED 纹丝不动。 现象：下载成功，电源灯正常，心跳不闪。按总排查线走：电源正常（灯亮）→ 示波器量时钟脚，五十兆方波干净 → 量复位脚，电平死死压在有效电平上！回查发现按键一直处于按下状态（键帽卡住）。松开按键，心跳立刻起搏。根因在"环境"不在设计——这就是顺序排查的价值：如果第一步就去改代码，改到天黑也修不好一颗卡住的键帽。案例二：数码管显示乱码。 现象：数字八显示成"B"形。按定位路径：段码位序第一条命中——代码里段 a 定义在最高位，原理图网络里段 a 接的是段选最低位，八位错位。把段码表整体位序反转（或改约束映射），一次修好。这两个案例的共性：修复动作很小，定位思路很值钱。
排障的元方法：三分法与替换法
清单之外，两条元方法放之四海。三分法：把怀疑范围一刀切两半，先验证"哪一半"有问题——心跳 LED 就是三分法的具象化（全局活不活一翻两瞪眼）。替换法：用已知好的东西替换怀疑对象——把出问题的设计换成一个最简点灯程序下载，若点亮则板子与工具链无辜、问题在原设计；若同样不亮，问题在环境。替换法在软件排障里叫"最小复现"，在硬件里就是"最小系统验证"，思想完全同源。
收束：这套方法论带走什么
教程到这里收线。回头看整条路线：从第 1 章的思维切换、第 2 章的类型地基，到第 5 章的状态机、第 6 章的自校验测试台，再到本章的排障清单——贯穿始终的是同一套方法论：先想清楚再动手（实体先行、先画状态图）、先仿真再上板（断言守夜）、报告说话（日志与时序报告逐条过目）、环境优先于逻辑（排障先查电源时钟复位）。VHDL 的语法会随标准演进，工具的界面会随版本更迭，这套方法论在下一个设计、下一块板子上依然成立。
⚠️ 常见坑：反复盲目重新综合下载，指望"多跑几次就好了"。硬件问题不会因为重跑而消失，无规律的"偶尔能跑"反而提示接触不良或供电不稳——这时候该拿万用表，不是拿鼠标。
💡 关键直觉：排障的本质是"缩小怀疑空间"。清单是前人踩坑压缩成的路径图，三分法与替换法是缩小空间的通用刀法；两者叠加，任何故障都逃不出"电源时钟复位输入输出"这张网。
本节要点回顾
- 总排查线：电源 → 时钟 → 复位 → 输入 → 输出，环境先于逻辑；
- 四类故障各有路径图：不亮查全局、乱码查位序、按键查电平与抖动、下载查驱动与占用；
- 心跳 LED 是三分法的具象：任何复杂设计都该留一个呼吸灯；
- 替换法定位环境还是设计：最小点灯程序是常备参考设计；
- 方法论可迁移：想清楚再动手、先仿真后上板、报告说话、环境优先——下一个项目直接复用。
实战延伸：上板 5 大常见故障
故障 1：电源/时钟异常
症状：板子完全没反应，LED 全灭。
排查：用万用表测电源，用示波器看时钟。FPGA 的 VCCINT（内核电压）必须稳定在标称值（如 1.0V），纹波 < 5%。
工具：万用表、示波器。
故障 2：JTAG 链不通
症状：找不到设备 ID，Vivado 报"no devices found"。
排查：
- 检查 JTAG 连接器是否插反
- 检查 TCK/TMS/TDO/TDI 顺序
- 测 JTAG 链路上的 3.3V 上拉
- 用 Vivado Hardware Server 单独连接
工具：示波器（看 TCK 时钟）。
故障 3：bit 文件下载成功但功能异常
症状：板子识别到，但运行结果与仿真不一致。
排查：
- 用 ILA（Vivado 内置逻辑分析仪）抓内部信号
- 检查引脚约束是否与原理图一致
- 检查时序是否违例（用
report_timing_summary）
工具：ILA、示波器。
故障 4：温度过高
症状：板子能工作但摸起来烫手，长时间运行死机。
排查：
- 检查散热片是否安装
- 检查功耗（Vivado
report_power） - 降低时钟频率或减少资源使用
工具：温度计、红外热像仪。
故障 5：长期运行偶发错误
症状：系统运行几小时/几天偶发崩溃。
排查：
- 内存接口的 training 是否完成（DDR/LPDDR）
- 异步复位信号是否稳定
- 信号完整性问题（串扰、反射）—— 用示波器看波形眼图
工具：示波器、误码率测试仪。
工程建议
- 上板前用仿真+综合+时序分析三关通过
- 留 debug 接口（UART/JTAG）方便现场打印
- 用 ILA 抓关键信号，不要靠 LED 调试
实战延伸：ILA 抓波形的 4 个技巧
技巧 1：条件触发——别用 always trigger，用条件触发（如"data_in = xxxx 且 valid = 1"），避免波形窗口被噪声淹没。
技巧 2：分级触发——先抓 100ms 看粗粒度，找到感兴趣区段后改 trigger 抓 1us。
技巧 3：同时抓相关信号——不要只抓一个信号，状态机问题必须同时看 state、input、output 三个。
技巧 4：保存 trigger setup——调试完一个问题后保存 trigger 设置，下次同类问题能快速复用。
JTAG 调试速度
JTAG 抓波形速度慢（数十 KHz 采样率），不能抓高频信号。Vivado 的 IBERT（集成误码率测试仪）支持 SERDES 高速度调试，速率可达数 Gbps。
实战补充：5 个必看信号的优先级
上板调试时，示波器或 ILA 抓到关键信号，按这个优先级排查：时钟 > 复位 > 关键握手 > 数据通路 > 状态机状态。时钟异常一切免谈；复位没释放等于没启动；握手失败数据无法传输；数据通路出错结果不对；状态机卡死需长期监测。记住：先确认时钟与复位，再看数据流——这是上板调试的两先原则。
反例
不要上来就抓所有信号（100+ 信号会拖慢 ILA 到无法使用）。先抓 3-5 个核心信号：时钟、复位、状态机当前态、关键输入、关键输出。确认这 5 个对了，再扩大范围。
