3.1 块表怎么切 KV Cache：16 token 一页

3.1 块表怎么切 KV Cache：16 token 一页

本节摘要：块表是 PagedAttention 的核心数据结构：把每条请求的 KV Cache 视为逻辑块序列，物理显存切成 16 token 一块的页块，块表维护逻辑块号到物理块号的映射。本节讲清结构、分配回收流程与"16"这个数字的取舍，并算清利用率跃迁的算术。它治的正是第 2 章的病根：取消连续性与峰值假设。

1962 年，曼彻斯特的 Atlas 团队为了让程序不再操心物理内存的零碎，第一次实现了虚拟内存的页式管理：程序看到连续地址，硬件与操作系统把地址翻译成零散的物理页帧。六十年后，vLLM 把同一思想搬进了 GPU 显存——一条请求的 KV Cache 在逻辑上仍然连续，物理上却是散落的页块，翻译工作由块表完成。本节沿这条线索拆解块表：它长什么样、怎么运转、为什么偏偏是 16。

结构：逻辑块、物理块与一张映射表

把每个请求的 KV Cache 序列按固定长度切片：每 16 个 token 的键值构成一个逻辑块。显存池预先切成大小完全相同的物理块（同样装 16 个 token 的键值）。块表就是每个请求随身的一张小卡片，记录它的第几个逻辑块放在哪个物理块里，外加一个"最后一个块里填到第几个 token"的位置指针。

请求 A（已生成 35 个 token，块大小 16）：

逻辑视图：  [块0: token 0-15] [块1: token 16-31] [块2: token 32-34，未满]

块表 A：    逻辑块 0 → 物理块 7
            逻辑块 1 → 物理块 1023
            逻辑块 2 → 物理块 5    （填充位置 = 3）

物理显存池：[块0][块1]...[块5=A的尾块]...[块7=A的头块]...[块1023=A的中块]
            三个物理块在显存里互不相邻，逻辑上却严丝合缝。
​

对照第 2 章的病根，可以看到两条假设是怎么被同时取消的：

• 不再按峰值预留：请求 A 生成到 35 个 token，就只占 3 个物理块。第 36 个 token 到来时才分配第 4 块。付款方式从"一次性付清最坏情况"变成"按需增量支付"。
• 不再要求连续：新块从空闲池里拿，哪有空就放哪。外部碎片意义上的"零散空位"不复存在——任何空闲物理块都等价可用。

运转：一次 decode 步里块表干了什么

生成第 36 个 token 时，注意力算子需要读取前 35 个 token 的键值。由于它们分布在三个物理块里，算子的工作方式变成：查块表拿到三个物理块的地址，逐块加载、分块计算注意力、汇总结果——间接寻址的开销被限制在几次指针查询上，而分块计算本身可以高度并行。vLLM 为此重写了注意力内核，让"非连续内存上的注意力"跑出接近连续内存的速度；这也是 PagedAttention 不只是"管理技巧"，而是"数据结构 + 算子"成套设计的原因。

写入侧同样受块表照料：新 token 的键值写进当前块的下一个槽位；写满即从空闲池取新块、登记一行映射。请求结束时，它名下所有物理块一次性归还。分配与回收都是 O(块数) 的数组操作，没有搜索、没有整理、没有碎片合并——管理开销小到可以忽略。

为什么是 16：一个工程折中数字

块大小的选择是在两种损耗之间走钢丝：

16 的含义是：平均每条请求的内部碎片从"半块以上预留量"（第 2 章）压到不足半块——按 80 个 token 的平均余量算，浪费从动辄上千 token 的预留降到最多 15 个 token 槽位，量级差出几十倍。vLLM 支持调整块大小，但默认 16 在绝大多数负载下就是甜点位，平时不必动它。

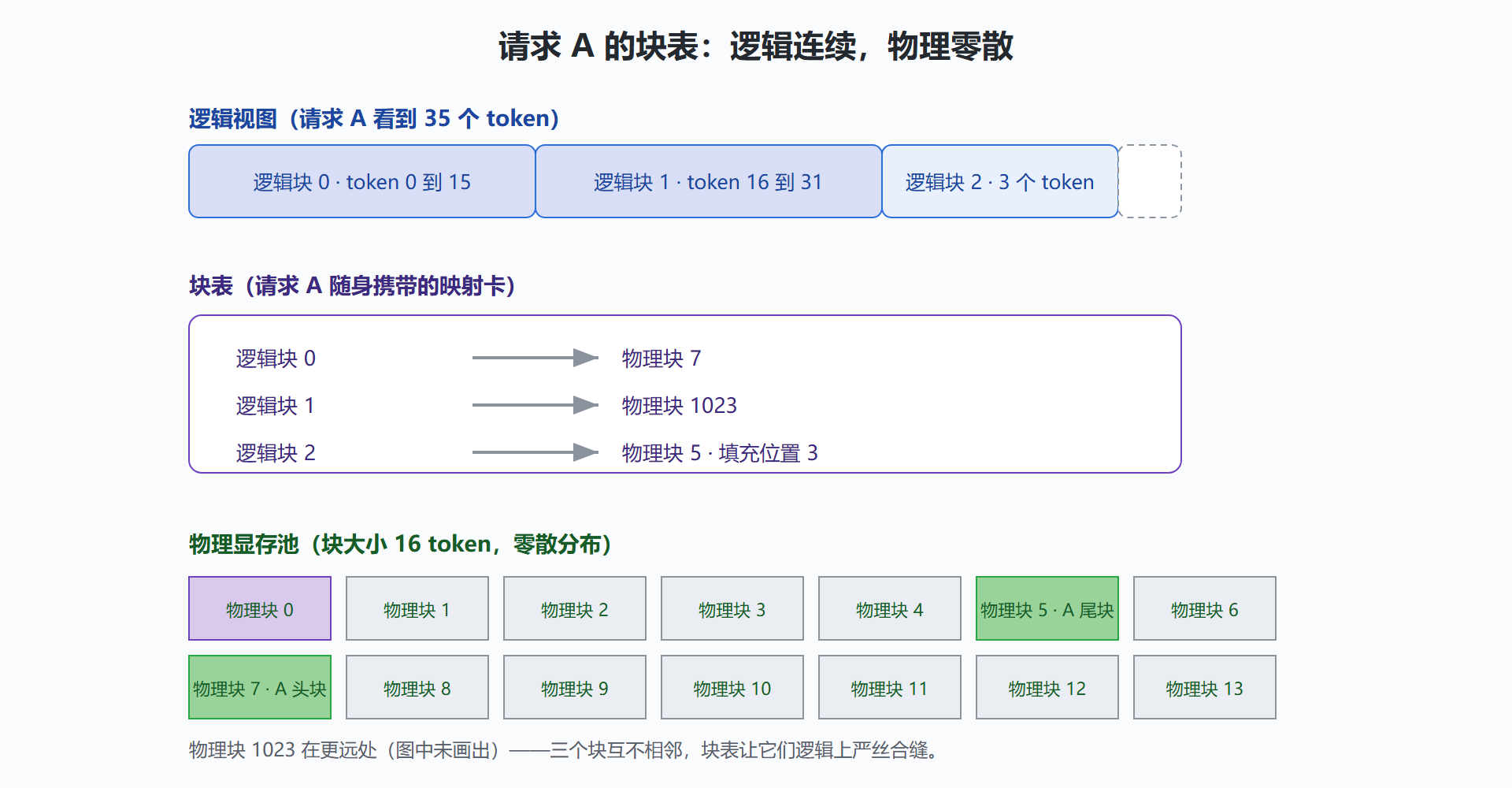

图：块表把 KV Cache 映射到零散物理块

跃迁的算术：从三成到九成

把第 2 章的账用块表重算一遍。真实长度 800 token 的请求现在占约 50 个物理块，其中最多浪费半块——真实占用约 0.1 GB，账面占用 0.1 GB 出头，比例超过九成。预留浪费消失、内部碎片从"成块"降到"半块以内"、外部碎片因物理布局自由而不再存在。三笔浪费一笔勾销后，同一块显存能容纳的并发请求数不再是"预留口径"的三成折损，而是接近真实口径的满额——这就是"利用率三成到九成、并发翻数倍"的全部算术，没有玄学。

⚠️ 一个实践提醒：块表带来的并发能力是真实的，但它也会让服务"敢于"接收更多长上下文请求。上线后请盯住块池的空闲水位（日志里的 GPU KV cache usage），水位长期在九成以上就该扩容或限流，而不是坐等抢占机制兜底——抢占是有代价的，第 4.2 节马上讲。

变式算例：长上下文请求在块表下的表现

用一个极端例子检验理解：一条 32K 上下文的请求，块大小 16，会占用多少块？

逻辑块数 = 32768 ÷ 16 = 2048 块
块表长度 = 2048 行（每行一个物理块号 + 少量元数据）
真实浪费 = 最后一块未满部分，最多 15 个 token 槽位
对比预留式：若按 64K 上限预留，浪费的预留量是这条请求真实占用的整整一倍
​

块表本身只有两千行整数映射，元数据开销与两千块键值相比可以忽略——这就是"细颗粒管理"在长序列上依然成立的原因：管理数据结构的增长是线性的且系数极小，而被省下的浪费是成块的显存。这个性质让 vLLM 对长上下文场景格外友好：上下文越长，预留式方案浪费越凶，块表的相对优势越大。

与操作系统的两处不同

对应关系讲完了，两处不同也别错过。其一，推理里没有"缺页中断"的对应物——请求的块必须全部驻留显存才能运行，不存在"用到再从磁盘调入"的选项（有些系统做主存卸载，那是调度决策而非按需分页）。其二，翻译成本的结构不同：CPU 的页表翻译有硬件加速（TLB），而 GPU 上块表的查询由注意力算子显式执行——所以 vLLM 必须把取数方式写进内核，而不是依赖通用的内存抽象。理解这两点，你在对比各家"类 PagedAttention"实现时就能看出深浅：块表人人会画，算子层的消化能力才是真功夫。

本节要点回顾

• 块表 = 逻辑块到物理块的映射，同时取消"连续"与"按峰值预留"两条假设。
• 分配与回收是数组操作：写满取新块、结束还块，没有碎片整理。
• 16 token 是内部碎片与管理开销的折中，默认值通常不必调整。
• 算子与数据结构是成套设计：注意力内核按块取数，间接寻址开销被压到可忽略。
• 利用率从三成到九成是算术结果，并发能力随之翻数倍。

块表还有一张隐藏的好牌：既然物理块是独立的，两份一模一样的块就没有必要存两份。下一节看写时复制与前缀共享怎么打这张牌。
