2.4 平台表面与交换链构建

2.4 平台表面与交换链构建

本节摘要：把原生窗口接入 Vulkan 需要两份证件：实例级的 VkSurfaceKHR（窗口在大厅里的登记位）与设备级的 VkSwapchainKHR（一串可轮换展示的图像）。本节讲清表面的平台差异如何被统一接口吸收、交换链参数为什么必须从三张查询清单里选，并交付完整的构建代码。

「Swapchain」这个行话直译是「交换链」，业内更贴切的理解是「一串轮换的展台」——程序在后台展台上作画，画好的一帧被推上前台展示，展台数量与轮换规则决定了画面能否丝滑衔接。本节是第 2 章第四道手续：先办表面（窗口与渲染的接头），再办交换链（真正可绘制的图像来源），它直接为 2.5 节的呈现循环供货。

一、表面：平台差异的收口点

Windows 的 HWND、Linux 的 XCB 窗口、Android 的 ANativeWindow，形态各异。Vulkan 的处理方式是在实例级放一个统一抽象 VkSurfaceKHR，再由各平台表面扩展负责从原生句柄到抽象的转换。以 GLFW 为例，平台差异被库抹平：

// GLFW 汇总了当前平台所需的实例扩展（1.2 节已启用）
VkSurfaceKHR surface;
VK_CHECK(glfwCreateWindowSurface(instance, window, NULL, &surface));
​

若不用窗口库，就得按平台手写。Windows 上启用 VK_KHR_win32_surface 后填 VkWin32SurfaceCreateInfoKHR（hinstance 与 hwnd 两项）；Linux 上按窗口系统在 xcb 与 wayland 扩展里二选一。表面创建后要注意归属：它由实例派生，销毁顺序上必须在 vkDestroyInstance 之前调用 vkDestroySurfaceKHR。

表面还有一个必须确认的关系：呈现支持。某个队列族能不能把图像送上这个表面，要用查询回答，不能假设：

VkBool32 presentable = VK_FALSE;
vkGetPhysicalDeviceSurfaceSupportKHR(physDev, graphicsFamily, surface, &presentable);
// 多数桌面平台的图形族支持呈现；部分移动平台需要单独的呈现族
​

二、三张查询清单

表面办好后，它会交给你三张清单，交换链的每一项参数都必须从清单里选。这三种查询对应三类约束：

capabilities（能力边界）：minImageCount 与 maxImageCount（展台数量上下限）、currentExtent（当前尺寸，特殊值 0xFFFFFFFF 表示由你决定）、maxImageArrayLayers、supportedTransforms、supportedUsageFlags。它约束「有什么可挑」。

formats（格式清单）：VkSurfaceFormatKHR 数组，每项是「格式加色彩空间」的组合。绝大多数平台至少含 B8G8R8A8 类格式；是否含 SRGB 线性化格式因设备而异。

presentModes（呈现模式清单）：FIFO（垂直同步队列，规范保证必存在）、MAILBOX（信箱式，等着被替换的最新帧）、IMMEDIATE（立即上屏，可能撕裂）、FIFO_RELAXED（垂直同步失守时降级为立即）。

VkSurfaceCapabilitiesKHR caps;
vkGetPhysicalDeviceSurfaceCapabilitiesKHR(physDev, surface, &caps);

uint32_t fmtCount = 0;
vkGetPhysicalDeviceSurfaceFormatsKHR(physDev, surface, &fmtCount, NULL);
std::vector<VkSurfaceFormatKHR> formats(fmtCount);
vkGetPhysicalDeviceSurfaceFormatsKHR(physDev, surface, &fmtCount, formats.data());

uint32_t pmCount = 0;
vkGetPhysicalDeviceSurfacePresentModesKHR(physDev, surface, &pmCount, NULL);
std::vector<VkPresentModeKHR> modes(pmCount);
vkGetPhysicalDeviceSurfacePresentModesKHR(physDev, surface, &pmCount, modes.data());
​

三项选择的常用策略：格式优先挑 SRGB 非线性（色彩正确性），没有再退 B8G8R8A8_UNORM；呈现模式在支持 MAILBOX 的低延迟场景选它，一般应用选 FIFO；展台数量取 caps.minImageCount 与你想要的值（建议至少 3 做三缓冲）之间较大者，且不超过 maxImageCount（该值为 0 表示无上限）。

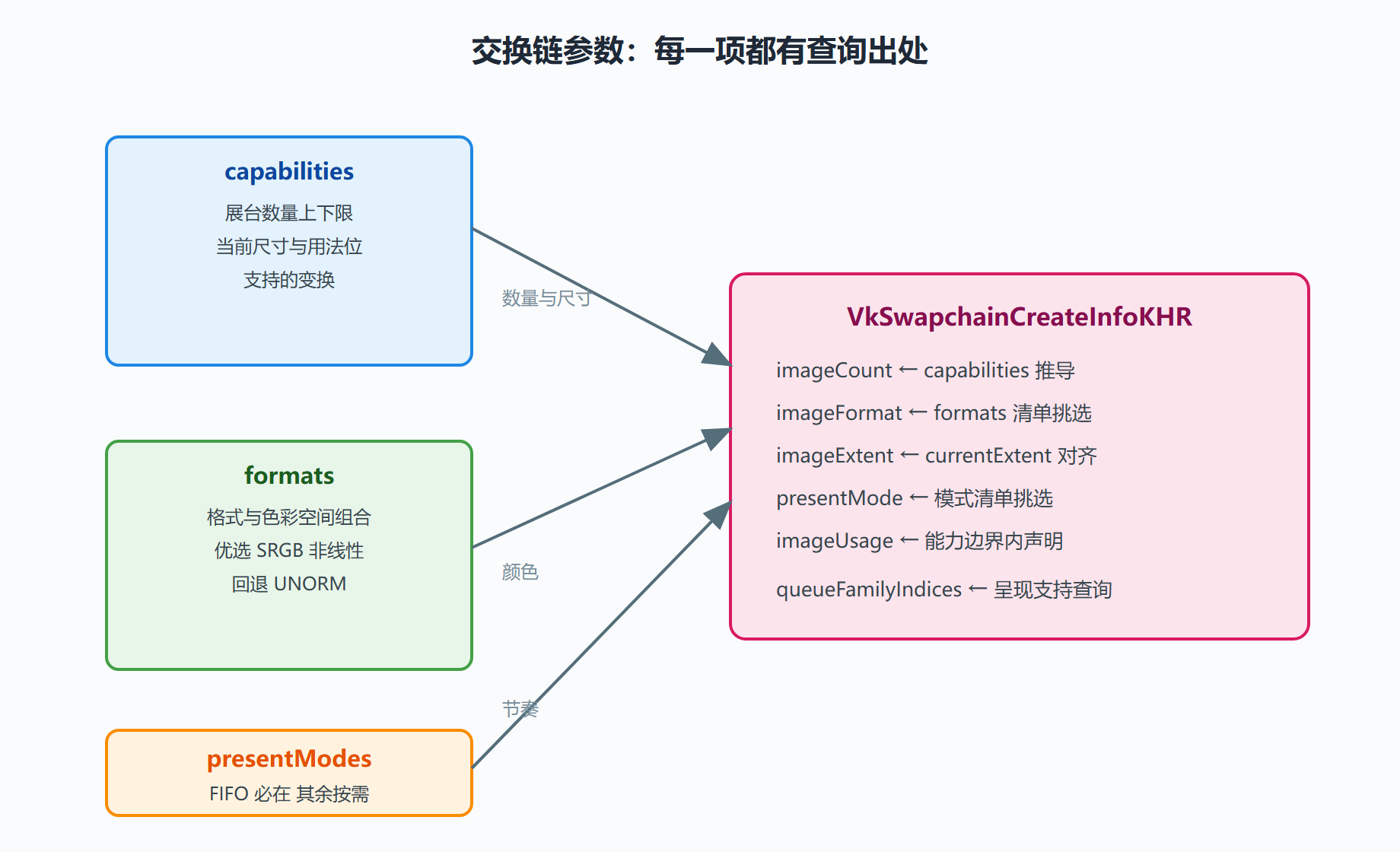

图 2-3：从查询到交换链的参数推导

三、组装交换链

参数齐了，创建是一次性调用，但有两个字段值得解释。imageSharingMode：图像若只被一个族使用填 EXCLUSIVE（最优性能），跨族共享要填 CONCURRENT 并把族编号都列上——2.3 节开的多柜台如果涉及跨族呈现，这里就是接线处。clipped：设为 VK_TRUE 允许驱动丢弃被其他窗口遮挡部分的渲染，是白送的优化。

VkSwapchainCreateInfoKHR sci = {VK_STRUCTURE_TYPE_SWAPCHAIN_CREATE_INFO_KHR};
sci.surface          = surface;
sci.minImageCount    = imageCount;          // 从 caps 推导
sci.imageFormat      = chosenFormat.format; // 从 formats 挑选
sci.imageColorSpace  = chosenFormat.colorSpace;
sci.imageExtent      = extent;              // 与 currentExtent 对齐
sci.imageArrayLayers = 1;
sci.imageUsage       = VK_IMAGE_USAGE_COLOR_ATTACHMENT_BIT;
sci.preTransform     = caps.currentTransform;
sci.compositeAlpha   = VK_COMPOSITE_ALPHA_OPAQUE_BIT_KHR;
sci.presentMode      = chosenPresentMode;   // 从 modes 挑选
sci.clipped          = VK_TRUE;
sci.oldSwapchain     = VK_NULL_HANDLE;      // 重建时传旧链句柄

VkSwapchainKHR swapchain;
VK_CHECK(vkCreateSwapchainKHR(device, &sci, NULL, &swapchain));

uint32_t imgCount = 0;
vkGetSwapchainImagesKHR(device, swapchain, &imgCount, NULL);
swapchainImages.resize(imgCount);
vkGetSwapchainImagesKHR(device, swapchain, &imgCount, swapchainImages.data());
​

最后领取的那组 VkImage 属于交换链——不需要也无法由你销毁，它们的生命周期跟着交换链走。要让管线使用这些图像，还要为每张创建 VkImageView（「视图」概念在第 3 章展开）。

四、案例：尺寸突变引发的参数失效

背景：一个桌面应用支持用户拖拽缩放窗口。缩放后画面偶尔拉伸变形，拖到另一台显示器（不同分辨率、不同缩放比）后直接渲染错乱，且概率性出现验证层报错「imageExtent 不匹配」。

操作：在窗口尺寸回调里重跑三张查询清单，发现 currentExtent 已经变成新值，而交换链仍是旧尺寸——诊断成立：尺寸属于「能力边界」类参数，过期即失效。改造为标准重建流程：等设备空闲（vkDeviceWaitIdle），用 oldSwapchain 字段挂上旧链创建新链，销毁旧链与旧视图，重建帧缓冲（第 4 章的相纸）。

结果：缩放与跨屏拖动后画面始终正确。oldSwapchain 的使用还让驱动能复用未变的分配，重建开销远低于先销毁再创建。

解读：交换链不是创建完就一劳永逸的对象——它的参数与「当前窗口状态」绑定，窗口状态会变。把「查询、比对、按需重建」做成对尺寸变化的反射，是所有窗口应用的标准动作，2.5 节会把触发条件补全。

变式：移动端还有 preTransform 变化（横竖屏旋转）这条额外触发路径，处理方式一致：把 supportedTransforms 与 currentTransform 的比对加进重建条件。老的嵌入式设备偶尔要求 preTransform 用特定旋转而非 currentTransform，需要矩阵补偿——查询清单支持什么，决定你能怎么写。

本节要点回顾

• 表面是收口：平台差异被 VkSurfaceKHR 统一吸收，实例级创建、窗口句柄转换、销毁顺序有讲究。
• 呈现支持要查：队列族与表面的配对关系用 vkGetPhysicalDeviceSurfaceSupportKHR 确认，不假设全能族必支持。
• 三张清单定参数：capabilities、formats、presentModes 分别约束数量尺寸、颜色、节奏，每项参数都有查询出处。
• 共享模式接多柜台：单族 EXCLUSIVE 最优，跨族 CONCURRENT 是 2.3 节多队列架构的接线点。
• 交换链会过期：尺寸、变换等参数绑定窗口状态，重建流程用 oldSwapchain 平滑过渡。
