2.5 呈现与图像采集

2.5 呈现与图像采集

本节摘要：帧循环的骨架是「采集一幅后台图像、渲染、递交呈现」的轮转，驱动这一轮转的是交换链的展台规则与两根同步凭证：栅栏管 CPU 与 GPU 的节奏，信号量管采集与呈现的接力。本节交付一个健壮的帧循环，并把 OUT_OF_DATE 与 SUBOPTIMAL 两种退件处理成标准流程。

为什么交换链里的图像不能随便挑一幅来画，而必须先「申请」？因为前台正展示着其中一幅——画它的同时把它搬上台面，观众就会看到半成品。交换链因此是个受控轮转系统：采集（vkAcquireNextImageKHR）是领一张后台展台的号牌，呈现（vkQueuePresentKHR）是把画好的展台送回轮转。本节是第 2 章的收官手续，把前面四节的产出接成一个会呼吸的循环。

一、最小帧循环的骨架

下面的循环刻意只用本章概念就能读懂。两个信号量（imageAvailable、renderFinished）与一条栅栏（inFlight）的分工，是本节的核心：

// 每帧开始：等上一帧用完的工单真正执行完，才能重录
vkWaitForFences(device, 1, &inFlightFence, VK_TRUE, UINT64_MAX);
vkResetFences(device, 1, &inFlightFence);

// 领号牌：从交换链领一幅后台图像的索引
uint32_t imageIndex;
VkResult acq = vkAcquireNextImageKHR(
    device, swapchain,
    UINT64_MAX,                 // 最长等待；有信号量时通常不设限
    imageAvailableSemaphore,    // 信号：这幅图像可用了
    VK_NULL_HANDLE,
    &imageIndex);

// 采集阶段退件：交换链已过期，重建后本帧直接跳过
if (acq == VK_ERROR_OUT_OF_DATE_KHR) { recreateSwapchain(); return; }
else if (acq != VK_SUCCESS && acq != VK_SUBOPTIMAL_KHR) { /* 真错误，上抛 */ }

// 录制并提交（渲染命令引用 swapchainImages[imageIndex] 对应的视图）
recordAndSubmit(imageIndex,
    waitStage  = VK_PIPELINE_STAGE_COLOR_ATTACHMENT_OUTPUT_BIT,
    waitSemaphore = imageAvailableSemaphore,   // 渲染要等图像可用
    signalSemaphore = renderFinishedSemaphore); // 渲染完发出信号

// 呈现：等渲染完成的信号，把图像交回轮转
VkPresentInfoKHR pi = {VK_STRUCTURE_TYPE_PRESENT_INFO_KHR};
pi.waitSemaphoreCount = 1;
pi.pWaitSemaphores    = &renderFinishedSemaphore;
pi.swapchainCount     = 1;
pi.pSwapchains        = &swapchain;
pi.pImageIndices      = &imageIndex;

VkResult prs = vkQueuePresentKHR(presentQueue, &pi);
if (prs == VK_ERROR_OUT_OF_DATE_KHR || prs == VK_SUBOPTIMAL_KHR)
    swapchainNeedsRebuild = true;   // 呈现阶段退件：下一帧重建
​

三件同步工具各管一段，不能互相替代。栅栏（inFlightFence）拦住 CPU：上一帧的提交没执行完，命令缓冲不能重录——这是 GPU 与 CPU 之间的节奏控制。imageAvailable 信号量拦住渲染：图像没采集到，渲染不能写它。renderFinished 信号量拦住呈现：渲染没写完，图像不能上台。为什么采集不用栅栏？因为 CPU 不需要等采集——它可以提前录下一帧的命令，采集何时完成只与渲染命令有关，交给信号量最省。

二、轮转模型：展台为什么通常要三块

把帧循环跑起来后，展台数量的影响立刻显现。假设 CPU 与 GPU 每帧耗时相近：

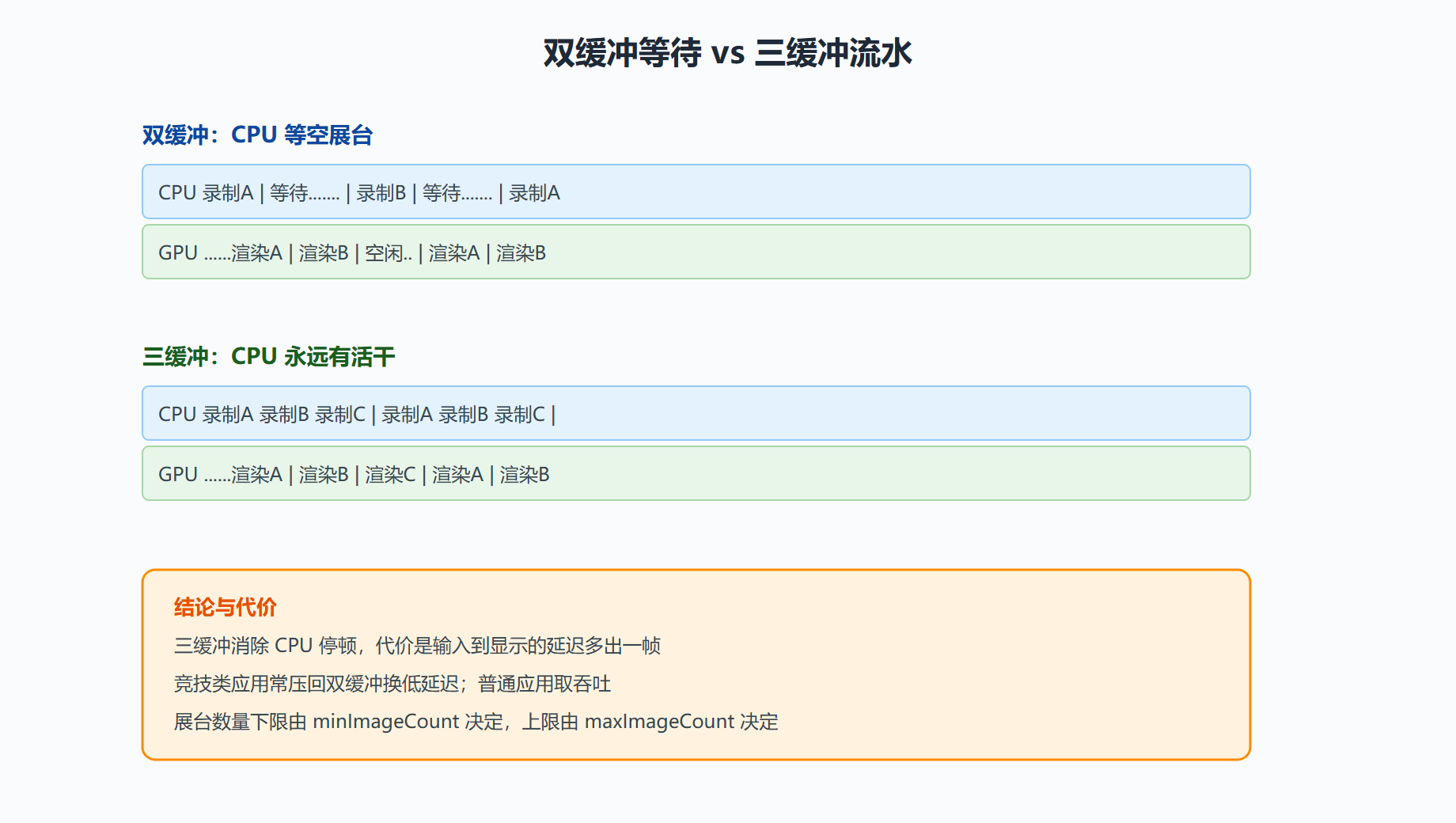

图 2-4：双缓冲与三缓冲的节奏对比

展台数与呈现模式的组合才是完整答案。FIFO 模式下呈现调用进队列按垂直同步节拍上台，是「不撕裂」的保证；MAILBOX 允许新帧替换排队中的旧帧，配合三缓冲是低延迟场景的常用解；IMMEDIATE 不排队，画完立刻上台，快但可能撕裂。2.4 节的清单挑选策略在这里变成体感差异。

三、案例：一次撕裂故障的归因

背景：某采样回放工具在用户拖动进度条时画面上下两半错位，像两张不同时刻的画面被硬拼在一起。开发者最初怀疑是纹理上传竞态，排查了两天上传代码。

操作：按「撕裂只在呈现层可能发生」的思路检查呈现配置，发现该工具为追求最低延迟把呈现模式设成了 IMMEDIATE，且拖动进度条时帧内容变化剧烈。撕裂的机理是：上台动作没有与显示器刷新对齐，上半屏显示的是上一帧、下半屏已是下一帧。

结果：提供设置项把默认模式改为 FIFO（必须存在的保底项），拖动时画面连贯；保留 IMMEDIATE 作为高级选项并在界面上注明风险。顺带把 swapchainNeedsRebuild 的检查加进循环，消除了一次用户报错。

解读：撕裂不是 bug 而是模式的定义——IMMEDIATE 本来就承诺不对齐。选型时把「内容变化剧烈程度」与「用户对撕裂的容忍度」纳入呈现模式决策，比事后排查有效得多。

变式：FIFO_RELAXED 是个折中项：垂直同步守得住时是 FIFO，失守（帧率低于刷新率）时降级为立即，延迟更平滑但会偶尔撕裂，适合「偶尔掉帧比持续高延迟更可接受」的场景。

四、退件处理：把例外变成流程

OUT_OF_DATE 与 SUBOPTIMAL 的区别要分清：前者是「参数已经失效，必须重建才能继续」，后者是「还能继续用，但已经不匹配，建议找时机重建」。采集与呈现两个阶段都可能返回它们，处理策略一致但时机不同——采集阶段退件当帧直接放弃，呈现阶段退件记个标记下帧处理。触发重建的还有窗口事件（2.4 节案例），工程做法是把两类来源汇入同一个 needsRebuild 标记，帧循环开头统一检查，避免两处代码各改各的。

重建时的 vkDeviceWaitIdle 要慎用：它等的是所有队列全部空闲，代价大；只在重建这类低频事件里使用，帧循环内部绝不用它做同步——那是第 6 章栅栏的职责。

五、常见坑

其一，waitStage 忘记设置：提交时必须告诉驱动渲染命令从哪个阶段开始等 imageAvailable，漏填 COLOR_ATTACHMENT_OUTPUT 位会导致验证层报错或更糟的死等。其二，每帧只建一套同步对象：帧与帧之间会并发，标准做法是按「在途帧数」（通常与展台数一致）各建一套栅栏与信号量轮换使用。其三，把 SUBOPTIMAL 当硬错误上抛：它不是失败，把它当失败会让程序在显示器热插拔时崩溃。

本节要点回顾

• 轮转受控：采集领号牌、呈现交还展台，绕开申请直接绘制前台图像是未定义行为。
• 三工具各管一段：栅栏管 CPU 等 GPU，采集信号量管渲染等图像，完成信号量管呈现等渲染，不可互相替代。
• 展台数量是权衡：三缓冲换吞吐、双缓冲换低延迟，与呈现模式组合出最终体感。
• 两级退件：OUT_OF_DATE 必须重建、SUBOPTIMAL 建议重建，采集与呈现两个阶段都要接住。
• 在途帧并行：同步对象按帧建套轮换，vkDeviceWaitIdle 只留给重建这类低频事件。
