3.1 内存类型、堆与分配策略

3.1 内存类型、堆与分配策略

本节摘要：Vulkan 把显存管理整个交给应用：堆是物理钱袋，内存类型是带访问属性的套餐，资源必须显式挂靠到内存上。本节教你读懂本机的「内存地理志」、写出通用的类型筛选函数、按访问模式选择三种经典放置方案，并用子分配思路应对碎片与分配数上限。

别把显存当成一块均匀的大内存——把它当成一条商业街：有便宜量大的仓库（设备本地堆）、有 CPU 能直接推门进来的门面（主机可见内存）、还有 CPU 进得去但走得慢的储藏间（无缓存的主机内存）。把纹理放进门面、把每帧要改的顶点放进仓库，都是常见的街道级错误。本节是第 3 章的地基：一切资源手续都从这里讲的「地理志」开始。

一、堆与类型：两层查询模型

内存信息由 vkGetPhysicalDeviceMemoryProperties 一次性给出，分两层。memoryHeaps 是物理钱袋：每块 GPU 至少一条设备本地堆（VIDMEM），集成显卡的本地堆常与系统内存共享；堆只有大小和 DEVICE_LOCAL 标志，访问属性不在这一层。memoryTypes 是套餐：每条类型挂在某个堆上，并带一串属性位——DEVICE_LOCAL（GPU 优先访问、带宽最高）、HOST_VISIBLE（CPU 可映射）、HOST_COHERENT（CPU 写入无需手动刷新即可见）、HOST_CACHED（CPU 读走缓存，回读快）、LAZILY_ALLOCATED（按需提交，常见于移动端 tile 显存）。

VkPhysicalDeviceMemoryProperties mem;
vkGetPhysicalDeviceMemoryProperties(physDev, &mem);

printf("堆数量 %u, 类型数量 %u\n", mem.memoryHeapCount, mem.memoryTypeCount);
for (uint32_t i = 0; i < mem.memoryTypeCount; ++i) {
    const auto& t = mem.memoryTypes[i];
    printf("类型 %u: 堆 %u, 属性 %s%s%s%s%s\n", i, t.heapIndex,
        (t.propertyFlags & VK_MEMORY_PROPERTY_DEVICE_LOCAL_BIT)  ? "本地 " : "",
        (t.propertyFlags & VK_MEMORY_PROPERTY_HOST_VISIBLE_BIT)  ? "主机可见 " : "",
        (t.propertyFlags & VK_MEMORY_PROPERTY_HOST_COHERENT_BIT) ? "一致 " : "",
        (t.propertyFlags & VK_MEMORY_PROPERTY_HOST_CACHED_BIT)   ? "缓存 " : "",
        (t.propertyFlags & VK_MEMORY_PROPERTY_LAZILY_ALLOCATED_BIT) ? "懒分配" : "");
}
​

桌面独显的典型输出大约十条类型：纯本地（GPU 专用）、本地加可见（BAR 类，新一代显卡才有）、纯可见（系统内存回退）、可见加缓存加一致（上传与回读首选）等。这张表因设备而异，这正是一切索引必须查询的原因。

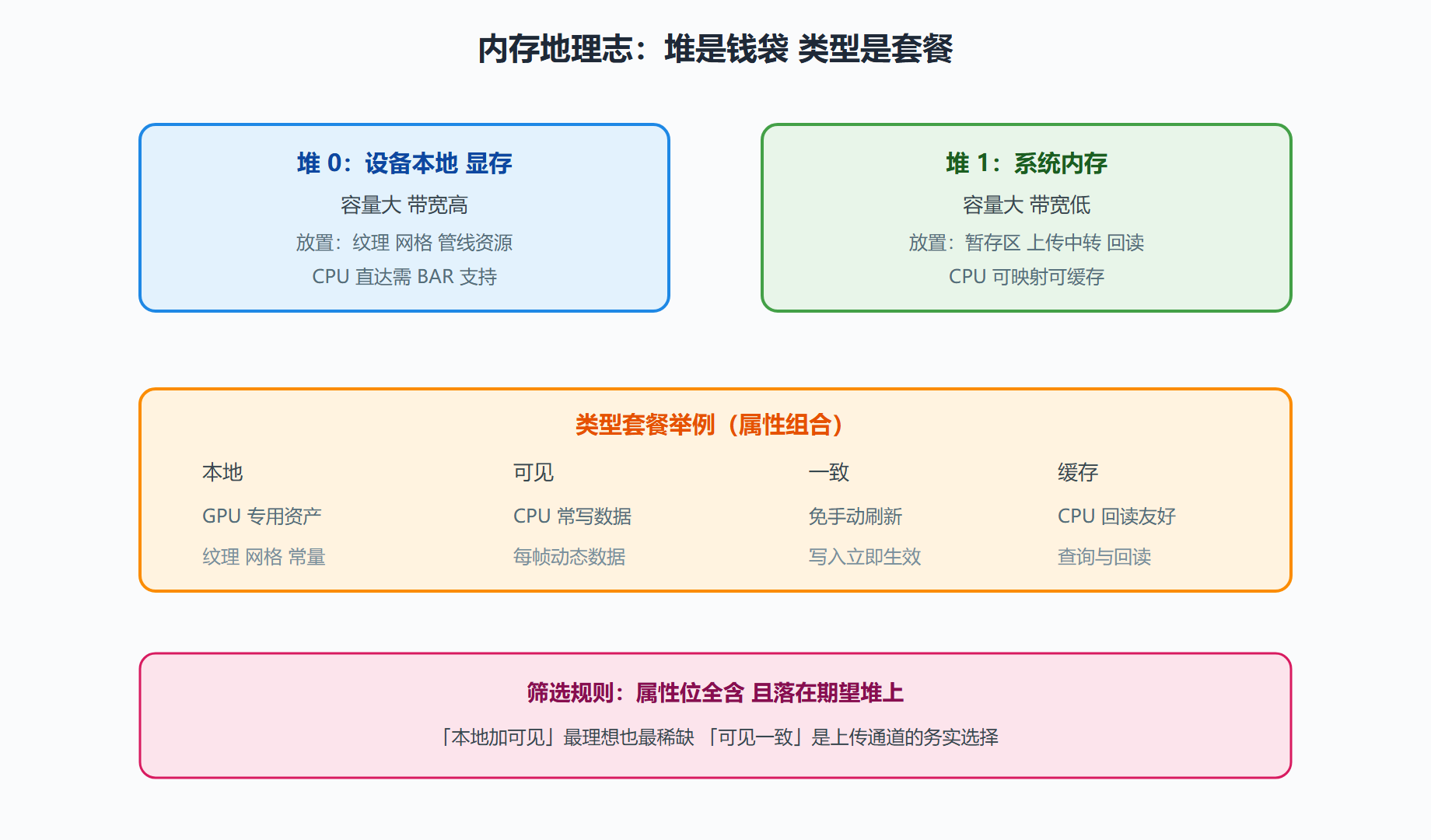

图 3-1：典型独显的堆与类型分布

二、类型筛选函数与三步绑定

一切分配都经过同一个筛选逻辑：给定需求属性与可选的兜底属性，找到首个满足的类型下标。这个函数值得每个项目都有一份：

uint32_t findMemoryType(uint32_t typeBits, VkMemoryPropertyFlags want) {
    VkPhysicalDeviceMemoryProperties mem;
    vkGetPhysicalDeviceMemoryProperties(physDev, &mem);
    for (uint32_t i = 0; i < mem.memoryTypeCount; ++i) {
        // typeBits 的第 i 位为 1 表示该类型可用于此资源
        bool usable  = (typeBits & (1u << i)) != 0;
        bool matched = (mem.memoryTypes[i].propertyFlags & want) == want;
        if (usable && matched) return i;
    }
    return UINT32_MAX;  // 没有套餐满足需求：要么需求写错，要么设备不支持
}
​

资源落地是固定的三步：创建资源领「资产证」（此时只登记尺寸与用途，不占显存）、按资产证给出的 typeBits 分配内存、绑定两者。以缓冲为例：

VkBufferCreateInfo bi = {VK_STRUCTURE_TYPE_BUFFER_CREATE_INFO};
bi.size  = sizeof(Vertex) * vertexCount;
bi.usage = VK_BUFFER_USAGE_VERTEX_BUFFER_BIT | VK_BUFFER_USAGE_TRANSFER_DST_BIT;

VkBuffer buffer;
vkCreateBuffer(device, &bi, NULL, &buffer);   // 第一步：领证

VkMemoryRequirements req;
vkGetBufferMemoryRequirements(device, &buffer, &req);  // 对齐与类型掩码在此

VkMemoryAllocateInfo ai = {VK_STRUCTURE_TYPE_MEMORY_ALLOCATE_INFO};
ai.allocationSize  = req.size;
ai.memoryTypeIndex = findMemoryType(req.memoryTypeBits,
        VK_MEMORY_PROPERTY_DEVICE_LOCAL_BIT);          // 第二步：选型分配

VkDeviceMemory memory;
vkAllocateMemory(device, &ai, NULL, &memory);

vkBindBufferMemory(device, buffer, memory, 0);         // 第三步：挂靠
​

第三步之前资源「不存在于任何地方」——这解释了为什么三步不能合并：类型掩码与对齐要求是创建资源之后才确定的，先分配后创建的写法没有可靠依据。

三、三种经典放置方案

按访问模式选型，业界沉淀了三种套路。方案 A，本地加暂存：正式数据放设备本地堆，上传时先写一条主机可见一致类型的暂存缓冲，再用拷贝命令搬到本地。传输成本最高但运行时带宽最优，适合纹理、静态网格等「一次上传、万次读取」。方案 B，可见直写：每帧要改的数据（动态 uniform、粒子参数）直接放主机可见一致类型，CPU 映射后每帧覆写，GPU 直读。免拷贝但 GPU 访问带宽低，适合小数据。方案 C，可见缓存回读：查询与统计结果（遮挡查询、时间戳）放主机可见加缓存类型，GPU 写、CPU 读，缓存让回读不拖累总线。

映射与刷新的细节各归其位：映射用 vkMapMemory 拿指针；一致类型写完即可，非一致类型要 vkFlushMappedMemoryRanges 才对设备可见；CPU 读方向对称地用 INVALIDATE。这三类操作的坑在第 8 章「常见陷阱」集中演练。

四、案例：分配数上限逼出的子分配器

背景：一个粒子编辑器为每个粒子系统单独 vkAllocateMemory，演示场景加载到后期报 VK_ERROR_TOO_MANY_OBJECTS。查询发现该设备 maxMemoryAllocationCount 为 4096——这是规范允许驱动设置的常见上限，编辑器的材质加粒子组合远超此数。

操作：改造分两层。底层引入子分配器（Vulkan Memory Allocator 库的思路）：大块向驱动申请（每块数百 MB），块内按对齐切小块发给资源；上层把「每资源一分配」改成「按用途分池」——纹理池、网格池、动态数据池各持若干大块。销毁路径同步改造：资源销毁只归还小块，大块的回收按引用计数。

结果：同一演示场景的分配次数从近万降到两位数，加载时间因减少驱动调用也变短。之后两年内没有再触碰分配上限。

解读：vkAllocateMemory 是昂贵调用（驱动要向操作系统要显存、建立页表映射），它的成本与「每次都办新证」的模式天然冲突。子分配的本质是把驱动的昂贵手续摊薄——这也解释了为什么几乎所有 Vulkan 引擎都有自己的内存管理模块。

变式：专用传输堆（resizeBAR）支持的新显卡允许 CPU 直接访问本地堆，方案 A 的暂存搬运对纹理可以省略；但该特性需要设备与驱动双支持，探测不到就退回暂存路线——又是「查询先行」。

五、策略小结

给一个务实起点：接手任何项目，先把 VMA 这类成熟分配器接进来，再谈自研；自研分配器的正当理由是特殊访问模式（超大资源流式加载、多 GPU 差异化放置），而不是「想省个依赖」。无论用谁的分配器，本节的地理志、三步绑定与三种放置方案都是理解它行为的底账。

本节要点回顾

• 两层模型：堆是物理容量、类型是属性套餐，资源可用的类型掩码在创建资源后才确定。
• 三步绑定：领证、按掩码分配、挂靠，顺序不可调换，合并的尝试没有可靠依据。
• 三种放置：本地加暂存跑大流量、可见直写养动态数据、可见缓存接回读，按访问模式对号入座。
• 分配昂贵：分配数上限（常见 4096）与单次分配成本共同决定必须子分配，成熟分配器是第一选择。
• 刷新与失效：非一致内存的双向可见都要手动手续，一致类型免手续但只覆盖主机可见场景。
