本节摘要：Vulkan 只有两类数据资产：缓冲是一维字节数组，图像是带格式与维度解释的存储。本节讲清两者的参数体系——用法位决定能被谁使用、图像的五维属性决定它是什么、视图决定它被看成什么——并完整走一遍离屏渲染目标的创建流程。

缓冲与图像的正式定义可以这样给：缓冲是未经解释的一维字节序列，图像是自带格式语义的多维存储。前者靠你在着色器里自行解释字节含义，后者由硬件按格式直接理解。两者都遵循 3.1 节的三步绑定，但图像多出五维属性与视图规则——这些差异决定了各自的适用战场，也是本节的主线。

一、缓冲：用法位即准入印章

VkBufferCreateInfo 只有四个核心字段：size、usage、sharingMode、flags。其中 usage 是重点——它不是注释，而是准入印章：只有在使用位里声明过的能力，对应命令才会受理这个缓冲。漏写 TRANSFER_DST_BIT 的话，拷贝命令会当场退件；事后补用法的唯一办法是销毁重建（usage 不可变）。

组合规则按需取交集：一张「先经暂存上传、再作顶点流、还要被计算着色器更新」的缓冲，就把三个对应位都写上。用法越多，驱动可选的放置方案越少，所以别无脑全开——每个位都要有真实的消费者。

二、图像：五维属性定义的资产

图像的信息密度比缓冲高一个量级。VkImageCreateInfo 的字段可以归成五个维度：维度形态（imageType：一维、二维、三维）与 extent；格式（VkFormat 决定每个纹素的解释，颜色、深度、压缩格式各有清单）；mip 层数（mipLevels，主图加各级缩小版）；数组层（arrayLayers，立方体贴图占六层、阴影级联各占一层）；样本数（samples，多重采样的采样点数）。

两个属性值得单独展开。tiling：OPTIMAL（默认）由驱动决定物理排布，采样与渲染最快，但 CPU 无法直接解释其内存内容；LINEAR 排布可预测、可映射直写，但性能差且支持面收窄——它基本只用于「CPU 直写的小型上传纹理」这类边缘场景。usage 位：与缓冲同理，且交互更严格——既要采样又要渲染写入的图像必须同时声明 SAMPLED 与 COLOR_ATTACHMENT 两位。

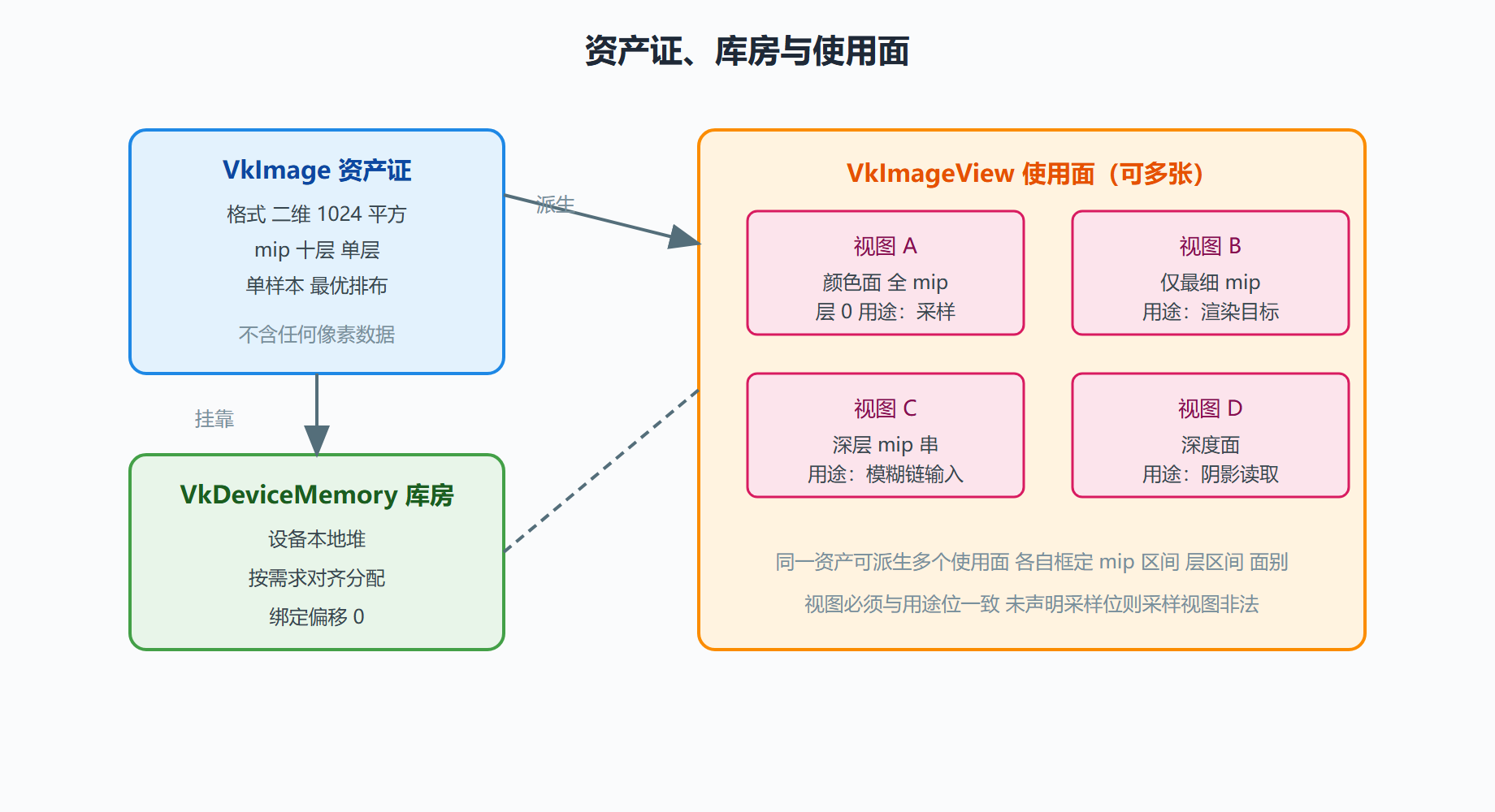

图 3-2：从图像到视图：资产与使用面

三、视图：同一资产的多个使用面

VkImageView 是资源的「取景框」：从完整图像里框出一段（mip 区间、层区间、面别），并声明解释方式。交换链图像、帧缓冲附件、着色器采样，消费的都是视图而不是裸图像。一图多视图是常态——上图的四个视图来自同一张 VkImage。

VkImageViewCreateInfo vi = {VK_STRUCTURE_TYPE_IMAGE_VIEW_CREATE_INFO};
vi.image    = offscreenColor;                 // 3.1 节三步绑定后的资产
vi.viewType = VK_IMAGE_VIEW_TYPE_2D;
vi.format   = offscreenFormat;                // 通常与图像一致，兼容时也可不同
vi.subresourceRange.aspectMask     = VK_IMAGE_ASPECT_COLOR_BIT;
vi.subresourceRange.baseMipLevel   = 0;
vi.subresourceRange.levelCount     = 5;       // 只暴露前五级 mip
vi.subresourceRange.baseArrayLayer = 0;
vi.subresourceRange.layerCount     = 1;

VkImageView view;
vkCreateImageView(device, &vi, NULL, &view);
​

aspectMask 是最容易错的一项：颜色图像用 COLOR 位，深度模板图像按需取 DEPTH、STENCIL 或两者；把深度图像的视图建成 COLOR 面是初学者高频错误，验证层的报错信息会直接点名。缓冲的对应物是 VkBufferView（把字节序列按格式解释成纹素数组），用得少，概念同源。

四、案例：离屏 HDR 渲染目标的完整手续

背景：后处理管线需要一张与屏幕等大、RGBA16F 格式、可采样可写入的离屏图像。初版实现采样正常但写入时验证层报「imageUsage 不含 COLOR_ATTACHMENT」。

操作：按五维体系重新过账。维度形态与 extent 对齐交换链尺寸；格式选 RGBA16F（查 vkGetPhysicalDeviceFormatProperties 确认支持 COLOR_ATTACHMENT 与 SAMPLED 两个特性位——格式不是万能的，每张格式在不同用法上要单独查询）；用法位同时声明 COLOR_ATTACHMENT、SAMPLED、TRANSFER_DST（清屏与拷入用）；mipLevels 取一（渲染目标无需 mipmap）；样本数一；tiling 默认最优。然后按 3.1 的三步绑定显存，再为「作为附件用」与「作为采样用」分别建两个视图。

结果：后处理链正常工作。两个视图的分工让「写它」与「读它」各自拿到正确的取景框，渲染通道（第 4 章）的附件声明也直接引用了对应视图。

解读：这个案例浓缩了本节全部要点——格式要按用途查、用法位要按消费者开、视图按角色分裂。报错发生在写入阶段而不是创建阶段，说明用法位的核对发生在命令受理时，验证层的价值就是把这种「延迟爆炸」提前到当场。

变式：需要 mipmap 的常规纹理则相反：mipLevels 计满整条链，渲染只碰第零层视图，mip 生成用 vkCmdBlitImage 逐层搬迁（3.3 节实操）。同一套五维账本，不同资产算出不同配置。

五、选型速查

最后给一张决策便签。要存原始字节（网格、索引、通用数据），用缓冲加对应用法位。要硬件过滤采样，用图像加 SAMPLED。要被管线渲染写入，用图像加附件位并配视图进帧缓冲。要 CPU 直写直读，优先考虑缓冲加主机可见内存，图像的线性排布是退路而不是捷径。把这段口诀记牢，多数资源设计题三十秒内可以定案。

本节要点回顾

• 两类资产：缓冲是无解释字节流、图像是带格式语义的存储，战场由数据是否需要硬件解释决定。
• 用法位是印章：命令按位受理，漏位当场退件，事后唯一补救是销毁重建。
• 图像五维：形态、格式、mip、层数、样本数，加上 tiling 与用法位构成完整资产描述。
• 视图即取景框：mip 区间、层区间、面别三重框定，一图多视图是常态；面别与用法必须一致。
• 格式按用途查：FormatProperties 的每类特性位单独确认，「支持这个格式」永远要追问「在哪类用法上支持」。
