4.2 图形管线状态对象

4.2 图形管线状态对象

本节摘要：图形管线是把着色器阶段与全部固定功能状态固化成的不可变对象——创建贵、绑定便宜。本节逐段拆解 VkGraphicsPipelineCreateInfo 的装配结构，讲清每个子状态的职责，并交付管线缓存与衍生管线两件摊薄创建成本的工具。

管线状态对象（业内口语 PSO）可以定义成：一次绘制的全部「规矩」的冻结快照——怎么读顶点、怎么拼三角形、怎么光栅化、怎么测深度、怎么混色，全部在创建时声明并经驱动优化，运行期不可再改。这个定义里有双重性格：规矩的集合庞大（创建信息里十来个子结构体），但冻结后每次绑定只换一个句柄。理解这重取舍，是理解本章乃至整个 Vulkan 性能模型的支点。

一、装配结构：十个子状态各管一段

VkGraphicsPipelineCreateInfo 本身字段不多，重头在它引用的十来个子状态。下面这张装配图先立骨架，代码随后逐段落实。

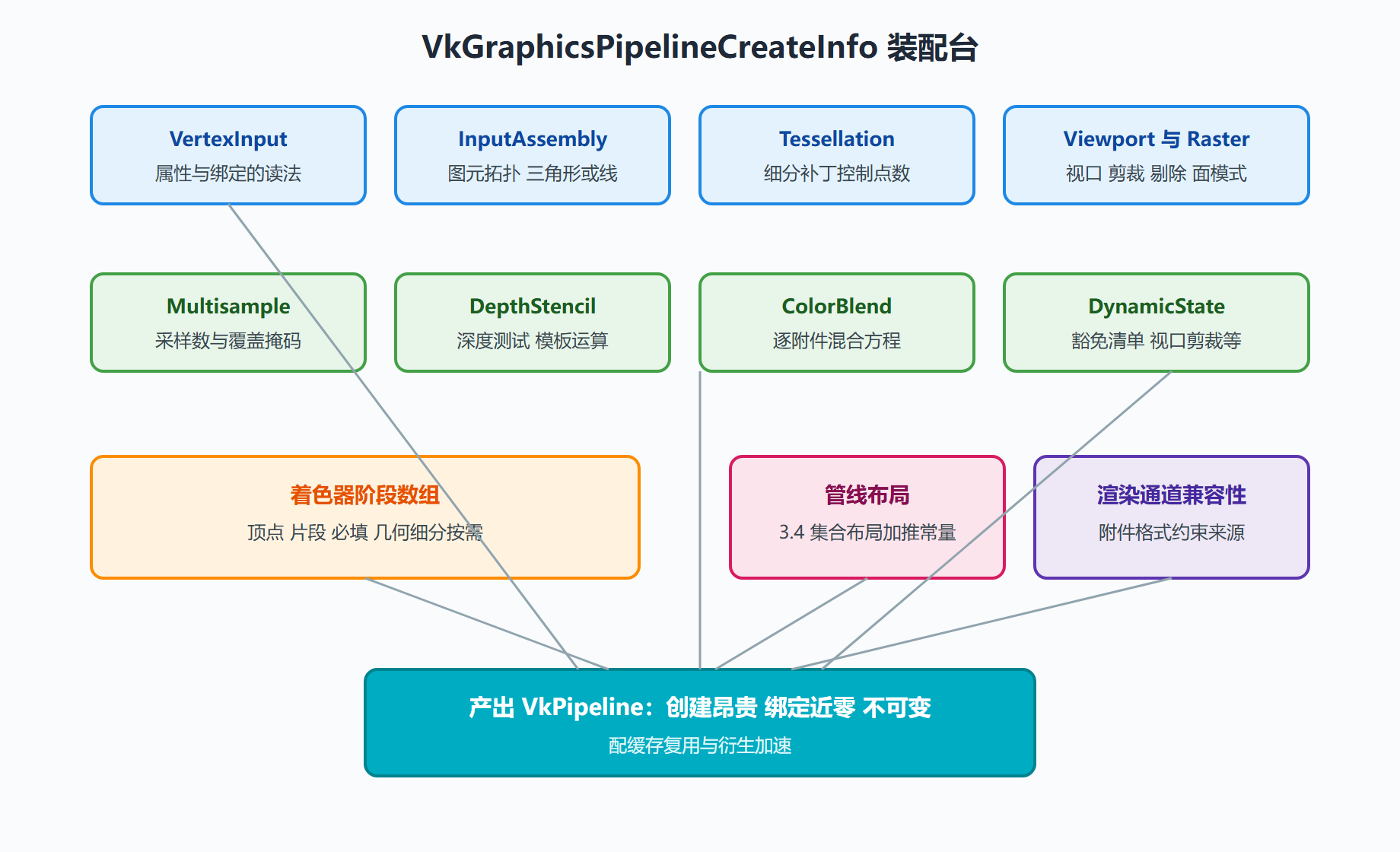

图 4-2：图形管线的装配结构

每个子状态的要点压缩成一张速查表：

二、代码：一份装配骨架

把装配台落到代码。工程里通常把各子状态封装成可配置结构，这里给出教学骨架（省略字段沿用零值即禁用的默认语义）：

VkPipelineVertexInputStateCreateInfo vin = {VK_STRUCTURE_TYPE_PIPELINE_VERTEX_INPUT_STATE_CREATE_INFO};
vin.vertexBindingDescriptionCount   = 1;
vin.pVertexBindingDescriptions      = &bindingDesc;     // 跨距 32 字节之类
vin.vertexAttributeDescriptionCount = 3;                // 位置 uv 法线
vin.pVertexAttributeDescriptions    = attrDescs;

VkPipelineInputAssemblyStateCreateInfo ia = {VK_STRUCTURE_TYPE_PIPELINE_INPUT_ASSEMBLY_STATE_CREATE_INFO};
ia.topology = VK_PRIMITIVE_TOPOLOGY_TRIANGLE_LIST;

VkPipelineRasterizationStateCreateInfo rs = {VK_STRUCTURE_TYPE_PIPELINE_RASTERIZATION_STATE_CREATE_INFO};
rs.polygonMode = VK_POLYGON_MODE_FILL;
rs.cullMode    = VK_CULL_MODE_BACK_BIT;
rs.frontFace   = VK_FRONT_FACE_COUNTER_CLOCKWISE;
rs.lineWidth   = 1.0f;

VkPipelineDepthStencilStateCreateInfo ds = {VK_STRUCTURE_TYPE_PIPELINE_DEPTH_STENCIL_STATE_CREATE_INFO};
ds.depthTestEnable  = VK_TRUE;
ds.depthWriteEnable = VK_TRUE;
ds.depthCompareOp   = VK_COMPARE_OP_LESS;

VkPipelineColorBlendAttachmentState blendAtt = {};
blendAtt.colorWriteMask =
    VK_COLOR_COMPONENT_R_BIT | VK_COLOR_COMPONENT_G_BIT |
    VK_COLOR_COMPONENT_B_BIT | VK_COLOR_COMPONENT_A_BIT;

VkPipelineColorBlendStateCreateInfo cb = {VK_STRUCTURE_TYPE_PIPELINE_COLOR_BLEND_STATE_CREATE_INFO};
cb.attachmentCount = 1;
cb.pAttachments    = &blendAtt;

VkDynamicState dynStates[] = { VK_DYNAMIC_STATE_VIEWPORT, VK_DYNAMIC_STATE_SCISSOR };
VkPipelineDynamicStateCreateInfo dyn = {VK_STRUCTURE_TYPE_PIPELINE_DYNAMIC_STATE_CREATE_INFO};
dyn.dynamicStateCount = 2;
dyn.pDynamicStates    = dynStates;

VkGraphicsPipelineCreateInfo pci = {VK_STRUCTURE_TYPE_GRAPHICS_PIPELINE_CREATE_INFO};
pci.stageCount          = 2;
pci.pStages             = stages;        // 4.1 的顶点与片段阶段
pci.pVertexInputState   = &vin;
pci.pInputAssemblyState = &ia;
pci.pRasterizationState = &rs;
pci.pDepthStencilState  = &ds;
pci.pColorBlendState    = &cb;
pci.pDynamicState       = &dyn;
pci.layout              = pipelineLayout;
pci.renderPass          = renderPass;    // 4.3 展开
pci.subpass             = 0;

VkPipeline pipeline;
vkCreateGraphicsPipelines(device, pipelineCache, 1, &pci, NULL, &pipeline);
​

注意：视口状态结构体在设了动态状态后可以不填数据（数量声明仍在）。多数字段零值即「关闭」，这是 Vulkan 少有的「默认」——但别依赖它，显式填全才是可读的装配。

三、摊薄成本：缓存与衍生

管线创建的驱动开销可观（解析字节码、生成微码、分配硬件状态块），单次几毫秒很常见。两件工具负责摊薄。管线缓存（VkPipelineCache）：创建时传入，驱动把生成结果存档；更实用的是磁盘持久化——vkGetPipelineCacheData 导出字节、下次启动回灌，冷启动装配提速明显。缓存头里带驱动与设备指纹，跨驱动复用会被拒绝，导出数据要做版本管理。衍生管线（basePipelineHandle）：声明新管线与某条已建管线高度相似，驱动复用其已验证的部分做增量构建；代价是基底必须已存在，适合运行期衍生少量变体。

四、案例：变体矩阵失控的治理

背景：某引擎支持五种混合模式、三种剔除组合、两档深度写、两种拓扑，组合即六十种管线，冷启动装配耗时逼近一分钟，显存里管线元数据可观。

操作：治理分三刀。第一刀砍需求：逐一核对矩阵，发现一半组合业务上不存在，砍掉；第二刀转动态：拓扑、剔除、深度写改走 DynamicState 与扩展动态状态（4.3 节展开），六个维度的组合塌缩成一条管线；第三刀上缓存：构建期预装配常用变体并持久化缓存进安装包，运行期命中缓存直接取。另外用管线创建反馈扩展读出各条管线的构建耗时，把剩余的大户点名优化。

结果：管线数从六十降到七，冷启动装配从分钟级回到秒级。变体矩阵从此作为「生成式清单」维护——代码里只写维度，管线清单由构建脚本展开并入库。

解读：变体失控的根源是「把可枚举的维度组合当成了状态机」。治理思路永远是三步：删伪需求、转动态状态、剩下的真变体交给缓存。这三步的顺序别颠倒——先缓存后删需求，等于缓存一堆没人用的管线。

变式：用 vkCreateGraphicsPipelines 批量接口一次申报全部变体，驱动有机会合并重复子表达式，比逐条创建更快也更利于缓存命中——装配清单式管理里这是标配写法。

五、要点回顾

• 冻结换速度：PSO 创建昂贵、绑定近零、创建后不可变，改任何规矩都意味着新管线。
• 十段装配：从顶点输入到混合输出各子状态职责分明，零值多为关闭但显式填全是纪律。
• 动态豁免：DynamicState 把高频变化项摘出冻结清单，是变体塌缩的第一杠杆。
• 缓存带指纹：管线缓存可持久化但绑定设备与驱动，导出要做版本管理。
• 矩阵要治理：删伪需求、转动态、真变体入缓存与批量创建，顺序别乱。
