本节摘要：渲染通道规定「这一遍加工用哪几张附件、按什么次序、依赖关系如何」；帧缓冲把附件具体化；动态状态则把视口、剪裁这类高频项从管线执照里摘出来按帧报备。本节覆盖传统路线与 Vulkan 1.3 动态渲染两条路径，并交付两者的落地代码。

绘制命令为什么必须发生在 begin/endRenderPass 之间？因为光栅化输出的去处必须先约定清楚——写哪几张图、之前的写入何时可见、结束后数据流向哪里。这套约定就是渲染通道（RenderPass）。而动态状态回答另一个问题：哪些参数每帧都在变，不该被焊死在管线里。本节把这两个互为补集的机制讲透，它们合起来决定了「绘制时上下文」的全部内容。

一、渲染通道的三层声明

渲染通道由三层声明组成。附件（attachment）：列出用到的图像资源及其格式、样本数、加载与存储动作（LOAD/CLEAR/DONT_CARE，STORE/DONT_CARE）——loadOp 与 storeOp 是 tile 架构 GPU 的性能开关：clear 与 dont_care 允许驱动跳过显存回读与回写，移动端收益显著。子通道（subpass）：一次加工阶段读写哪些附件（颜色、深度、输入附件），多子通道可以在 tile 内串接多道后处理而不落显存。依赖（subpass dependency）：声明子通道之间的执行与内存依赖——粗粒度的屏障，告诉驱动「上一通道的颜色写入对下一通道的采样可见」。

帧缓冲（VkFramebuffer）则把声明落到具体资源：为每个附件视图指定一张图像视图（3.2 的取景框）。注意尺寸约束——帧缓冲的宽高必须覆盖所有附件，交换链重建（2.4 节）时帧缓冲同批重建的原因就在此。

// 附件声明：一张颜色附件，清屏进入、落盘退出
VkAttachmentDescription color = {};
color.format         = swapchainFormat;
color.samples        = VK_SAMPLE_COUNT_1_BIT;
color.loadOp         = VK_ATTACHMENT_LOAD_OP_CLEAR;
color.storeOp        = VK_ATTACHMENT_STORE_OP_STORE;
color.stencilLoadOp  = VK_ATTACHMENT_LOAD_OP_DONT_CARE;
color.stencilStoreOp = VK_ATTACHMENT_STORE_OP_DONT_CARE;
color.initialLayout  = VK_IMAGE_LAYOUT_UNDEFINED;         // 旧内容不要了
color.finalLayout    = VK_IMAGE_LAYOUT_PRESENT_SRC_KHR;   // 收尾直接可上台

VkAttachmentReference cref = { 0, VK_IMAGE_LAYOUT_COLOR_ATTACHMENT_OPTIMAL };

VkSubpassDescription sub = {};
sub.pipelineBindPoint       = VK_PIPELINE_BIND_POINT_GRAPHICS;
sub.colorAttachmentCount    = 1;
sub.pColorAttachments       = &cref;

// 依赖：外部写入对本子通道颜色输出阶段的保护
VkSubpassDependency dep = {};
dep.srcSubpass    = VK_SUBPASS_EXTERNAL;
dep.dstSubpass    = 0;
dep.srcStageMask  = VK_PIPELINE_STAGE_COLOR_ATTACHMENT_OUTPUT_BIT;
dep.srcAccessMask = 0;
dep.dstStageMask  = VK_PIPELINE_STAGE_COLOR_ATTACHMENT_OUTPUT_BIT;
dep.dstAccessMask = VK_ACCESS_COLOR_ATTACHMENT_WRITE_BIT;

VkRenderPassCreateInfo rci = {VK_STRUCTURE_TYPE_RENDER_PASS_CREATE_INFO};
rci.attachmentCount = 1;
rci.pAttachments    = &color;
rci.subpassCount    = 1;
rci.pSubpasses      = ⊂
rci.dependencyCount = 1;
rci.pDependencies   = &dep;
vkCreateRenderPass(device, &rci, NULL, &renderPass);
​

录制绘制时通道被打开与闭合，清屏值在此时给出：

VkClearValue clear = { .color = { {0.1f, 0.1f, 0.12f, 1.0f} } };
VkRenderPassBeginInfo bi = {VK_STRUCTURE_TYPE_RENDER_PASS_BEGIN_INFO};
bi.renderPass  = renderPass;
bi.framebuffer = framebuffer;      // 绑定具体附件
bi.renderArea  = {{0, 0}, width, height};
bi.clearValueCount = 1;
bi.pClearValues    = &clear;

vkCmdBeginRenderPass(cmd, &bi, VK_SUBPASS_CONTENTS_INLINE);
vkCmdBindPipeline(cmd, VK_PIPELINE_BIND_POINT_GRAPHICS, pipeline);
vkCmdDraw(cmd, 3, 1, 0, 0);
vkCmdEndRenderPass(cmd);
​

二、动态状态：从执照里摘出来的高频项

视口与剪裁框是每帧甚至每物体都可能变的参数，把它们焊进管线（4.2）意味着变体爆炸。动态状态的机制：创建管线时在 DynamicState 清单里声明「这几项我运行期给」，之后在命令缓冲里逐次设置：

// 录制时按需报备（管线已声明这两项为动态）
VkViewport vp = { 0, (float)height, (float)width, -(float)height, 0.0f, 1.0f };
VkRect2D   sc = { {0, 0}, {width, height} };
vkCmdSetViewport(cmd, 0, 1, &vp);
vkCmdSetScissor(cmd, 0, 1, &sc);
​

注意 vp 里那行负高度——Vulkan 的 NDC 坐标 Y 轴向下，与多数教材相反；用负高度视口配合 Y 翻转是最常见的对齐手法，剪裁框则保持正向。可声明为动态的项在核心里已有十来种（视口、剪裁、线宽、偏置、深度边界等），Vulkan 1.2 起陆续把剔除、图元拓扑、混合常数等也纳入扩展动态状态，4.2 节变体塌缩的弹药大多来自这里。

三、动态渲染：1.3 给出的简化路线

传统渲染通道的声明成本不低——附件、子通道、依赖全要提前写死，与管线还要做兼容性匹配。Vulkan 1.3 把 VK_KHR_dynamic_rendering 收进核心：不建 RenderPass 与 Framebuffer，直接在 vkCmdBeginRendering 里给出每个附件的视图与布局，管线创建时渲染通道字段留空、以 VK_PIPELINE_RENDERING_CREATE_INFO 声明格式。

// 1.3 路线：免建 RenderPass 与 Framebuffer
VkRenderingAttachmentInfo colorAtt = {VK_STRUCTURE_TYPE_RENDERING_ATTACHMENT_INFO_KHR};
colorAtt.imageView   = colorView;
colorAtt.imageLayout = VK_IMAGE_LAYOUT_COLOR_ATTACHMENT_OPTIMAL;
colorAtt.loadOp      = VK_ATTACHMENT_LOAD_OP_CLEAR;
colorAtt.storeOp     = VK_ATTACHMENT_STORE_OP_STORE;
colorAtt.clearValue  = clear;

VkRenderingInfo ri = {VK_STRUCTURE_TYPE_RENDERING_INFO_KHR};
ri.colorAttachmentCount = 1;
ri.pColorAttachments    = &colorAtt;
ri.layerCount           = 1;
ri.renderArea           = {{0, 0}, width, height};

vkCmdBeginRendering(cmd, &ri);
// 绑定动态渲染管线、设置动态视口、绘制……
vkCmdEndRendering(cmd);
​

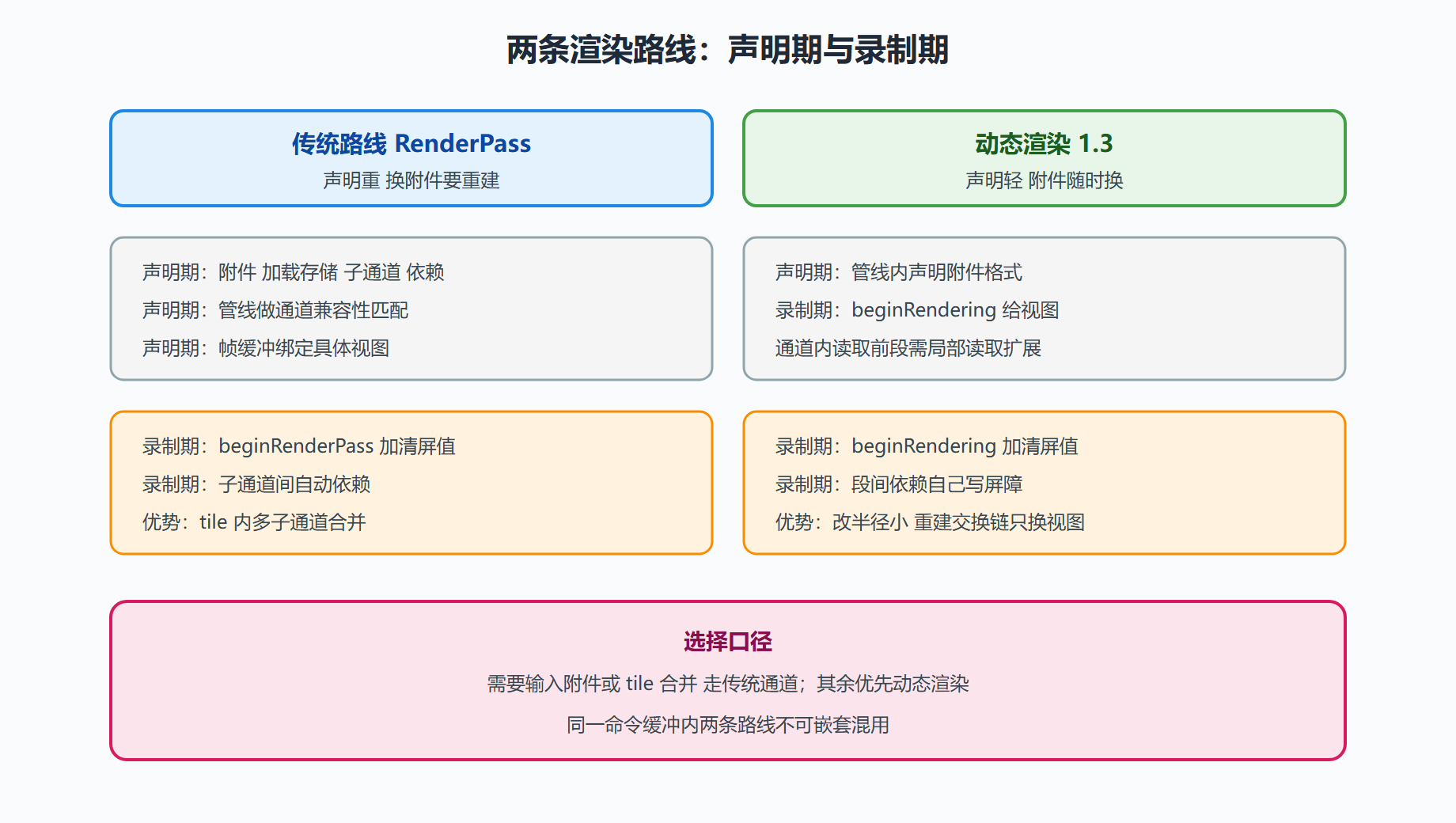

两条路线的工序差异值得画在一起对照看——声明期与录制期各自要办的手续一目了然。

图 4-3：传统通道与动态渲染的工序对照

两条路线怎么选？经验分界：需要输入附件或 tile 内多子通道（移动端延迟渲染、subpass 合并后处理）用传统通道，那是它独有的能力；其余场景优先动态渲染——声明少、重建交换链时只需换视图、与 4.2 的变体治理天然契合。两条路线在同一个命令缓冲里不可嵌套混用，框架要么分层选用，要么整体站队。

四、案例：后处理链从传统路线迁到动态渲染

背景：某工具有亮部提取、模糊、合成三段后处理，传统实现为一个渲染通道三子通道加两条内部依赖，声明代码二百余行；每加一段效果都要动通道声明与兼容性，维护苦不堪言。

操作：迁移到动态渲染后，三段各自独立 begin/endRendering，段间依赖用普通管线屏障声明（第 6 章的语义），附件视图在重建交换链时重新指向。原本的内部依赖改写为「颜色写入对采样可见」的标准屏障模板；输入附件环节（亮部提取读取 HDR 图）本就不依赖子通道机制，直接以采样方式完成。

结果：声明代码缩减到三分之一，新增后处理段不再触碰任何通道结构体；移动端 tile 收益的损失实测可忽略——因为该链本就没把子通道用出 tile 合并的价值。

解读：这个案例的价值判断值得记住：动态渲染不是性能特性而是维护性特性，迁移的收益在「改动半径」。只有当你的移动端渲染真正吃到 tile 内合并（如移动延迟渲染）时，传统通道才有不可替代性。

变式：混合架构也可行——主场景用动态渲染，移动端专用的 tile 合并链单独走传统通道，两者以屏障交接。前提是团队有能力同时维护两套声明，否则统一路线更稳。

五、要点回顾

• 通道是约定：附件、子通道、依赖三层声明决定加工次序与数据可见性，loadOp 与 storeOp 是 tile 性能开关。
• 帧缓冲是落点：声明到资源的绑定处，尺寸必须覆盖全部附件，随交换链同批重建。
• 动态状态防爆炸：视口与剪裁按帧报备，负高度视口对齐 NDC 方向，扩展动态状态是变体治理主力。
• 双路线分界：要输入附件与 tile 合并用传统通道，其余优先 1.3 动态渲染，不可嵌套混用。
• 迁移看改动半径：动态渲染的价值在维护性，性能差异取决于是否真用 tile 合并。
