5.1 靶击穿与穿甲机制

5.1 靶击穿与穿甲机制

本节摘要：弹丸撞上靶板后走哪条路，由三方谈判决定：速度、弹材强度、靶材强度。速度越快，材料越像流体——刚性侵彻、半流体侵彻、流体侵彻是同一物理在三个速度档的化身。本节给出各机制的判据与经验公式（含长杆穿甲的流体极限），并解释靶板背面的层裂为何能在弹丸没穿透时"替它穿透"。

位置感：外弹道算出的存速在这里兑换成穿透能力。先校准量级：步枪弹出膛动能量级数千焦，命中时按存速打折；坦克穿甲弹动能量级 10 兆焦（约 7 kg 弹芯以 1700 m/s 命中）；它们都要在几十微秒内把这笔能量交割给靶板——功率以吉瓦计，比一座大型电站还高，只是持续时间短到只有微秒。

金属对金属：谁先屈服

侵彻机理按速度分三档，分界线在"靶材强度还够不够看"：

刚性侵彻（低速段，数百 m/s 以下对土壤、对软靶）。弹丸自身不变形（或轻微变形），像楔子一样把靶材向两侧排开。土壤、混凝土低速侵彻多属此类。经典描述是 Poncelet 型公式：阻力 = 强度项 + 惯性项，F = A·(σ + c·ρ·v²)，σ 是靶材动态强度，第二项就是我们熟悉的动压。侵彻深度对弹丸"截面密度"（m/A）最敏感——同直径下弹越重钻得越深，这条规律从手枪弹到钻地弹通用。

半流体侵彻（中速段，数百到 1500 m/s 对金属靶）。弹丸头部开始塑性变形、镦粗、侵蚀，靶材经历高温高压剪切，侵彻过程变成"弹丸消耗自己换取深度"的交易。穿甲弹的弹体设计（硬度梯度、被帽）全在这档做文章：被帽先破坏靶板表面硬化层，弹体本体跟进侵彻。

流体侵彻（高速段，约 1.5 km/s 以上）。碰撞压强远超两种材料的强度，强度可以忽略，双方都按流体处理——这就是长杆穿甲的领域。流体侵彻的深度极限公式朴素得惊人：

流体侵彻极限（Bernoulli 型）：
  P / L ≈ √(ρp / ρt)

  P：极限侵彻深度   L：杆长
  ρp：弹材密度      ρt：靶材密度

例：钨合金杆（ρp ≈ 17.6 g/cm³）打均质钢装甲（ρt ≈ 7.85）
    P / L ≈ √(17.6/7.85) ≈ 1.5
    —— 理论极限是杆长的 1.5 倍
​

实际穿深比理论极限低（杆在侵彻中侵蚀、碎裂，靶板强度并非零），工程上长杆弹的穿深/杆长比在 1.0-1.3（1.5-1.8 km/s 命中钢甲）属正常水平。这个公式的推论直白而深刻：想穿得更深，要么杆更长（材料、发射技术限制），要么密度更大——钨、贫铀被选中的全部理由就是密度。

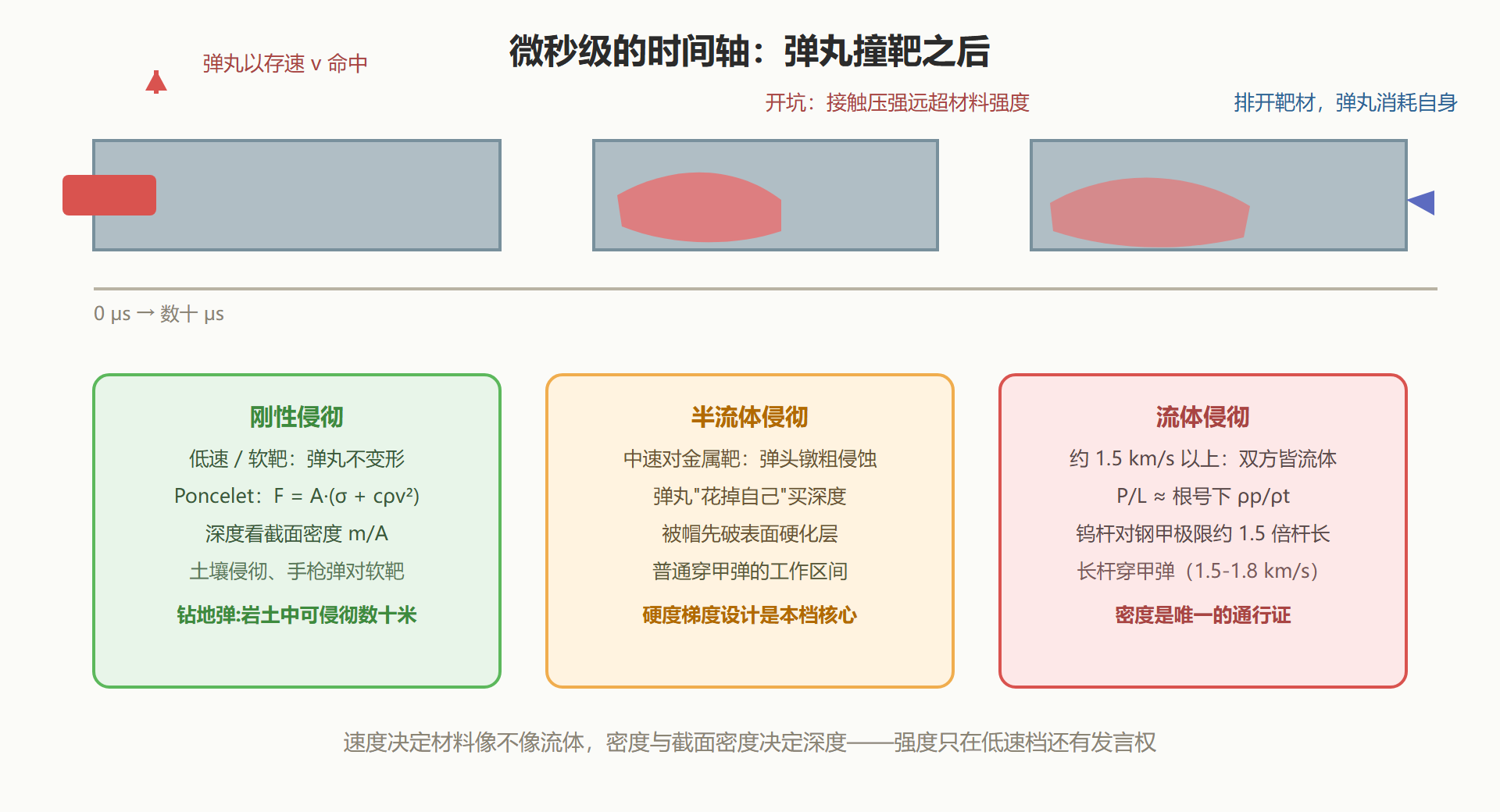

图：侵彻过程与三种机制

穿不透，也能"替你穿"：层裂

靶板背面有一出独立戏码：强压缩波在靶内传播，抵达背面自由面时反射为拉伸波——金属扛压不扛拉，背面材料被拉伸波整片撕下，以破片形式高速喷出。这就是层裂（spalling/scabbing）。它的阴险之处在于：弹丸可能根本没穿透，背面照样喷出高速碎片杀伤内部人员设备。防护设计因此要同时算两笔账：正面的侵彻深度，背面的层裂风险。间隙装甲、复合装甲的部分设计逻辑，正是让层裂在"无关紧要的层"提前发生。

穿甲数据的读法

参数表上常见的几项指标各有讲究：穿深（penetration，mm）必须连同靶板规格（如"2000 m / 220 mm RHA / 60°"）一起读——没有靶板条件与命中距离的穿深是广告词；穿深/弹径比（P/d）衡量侵彻效率，长杆弹 5 以上、普通弹 1 上下；比动能（动能/迎风面积）是跨口径比较的公平尺子。读表时再问一句存速：同一发弹在 2000 米存速掉了两成，穿深往往跟着掉一个档——终点弹道与外弹道从来是连体账。

⚠️ 常见坑：把"弹更硬"当成穿透力的全部。流体侵彻区里强度几乎无关（双方都"软"），密度与杆长才是主宰；把穿甲弹误解为"钻头"，就会低估发射技术（速度）与材料密度设计的分量。

速算练习：从公式到结论

把本节两条公式各算一遍，建立"数字上手"的感觉：

练习一：Poncelet 量级（低速侵彻土壤）
  弹丸：12.7 g 手枪弹，350 m/s 命中湿土
  （动态强度 σ 量级 5 MPa，截面 A ≈ 1.0 cm²，惯性项系数粗取 1）
  惯性项阻力 ≈ ρ·A·v² ≈ 1800 × 1e-4 × 350² ≈ 22 000 N
  强度项阻力 ≈ σ·A ≈ 5e6 × 1e-4 = 500 N
  ——惯性项是强度项的 40 多倍：高速侵彻里强度几乎"隐身"，
    深度主要由截面密度决定。这就是钻地弹"又重又细"的原因。

练习二：流体极限（长杆）
  钨杆 L = 600 mm 打均质钢甲：P_max ≈ 1.5 × 600 = 900 mm
  实际按 1.1 倍杆长估：≈ 660 mm
  ——理论极限与工程估值之间那一截，被杆的侵蚀、
    碎裂与靶板强度共同吃掉。
​

两笔账的结论可以合成一句话：低速侵彻听强度的，高速侵彻听密度的，中间地带是材料工程师的战场。设计者据此选择发力点——要穿土壤就加重弹体，要穿钢甲就上高密度长杆，方向感由公式给出。

靶板不是铁板一块：防护的"组合拳"

既然侵彻公式告诉我们速度与密度主导一切，为什么现代装甲看起来却像"三明治"？因为防护设计的思路是把单一厚靶换成功能分层的组合：

• 表面硬化层：高硬度面让来袭弹头变形、碎裂，先消耗它的侵彻能力（对付半流体侵彻尤其有效）；
• 中 toughness 主层：韧性材料吃掉剩余动能，靠塑性变形吸能——硬度不高却最难"说服"；
• 间隙与斜层：让弹芯在层间偏转、失稳，把 5.3 节的偏折机制变成主动设计；
• 背面防崩层：专门承接层裂（spalling），把 5.1 节说的"背面账"单独结清。

每一层都在攻击侵彻链条的一个环节：变形、耗能、偏转、崩落。理解了这一点，再看"陶瓷+复合材料+金属背板"这类组合装甲就不再神秘——它不是材料的堆砌，而是侵彻机理的逐条反制。终点弹道学与防护工程，本就是同一枚硬币的正反面：5.1 节的公式用来"穿"，本节的结构思维用来"防"。

本节要点回顾

• 三档机制：刚性（强度+动压阻力）、半流体（弹丸自我消耗）、流体（双方皆流体），速度是分档器；
• Poncelet 公式：F = A(σ+cρv²)，低速侵彻深度看截面密度 m/A——钻地弹的设计根基；
• 流体极限：P/L ≈ √(ρp/ρt)，钨杆对钢甲约 1.5 倍杆长，实际达 1.0-1.3；
• 层裂：背面拉伸波撕材料，弹未穿而杀伤已成——防护要算两笔账；
• 读表三件套：穿深必须带靶板规格与距离，效率看 P/d，跨口径比看比动能；
• 存速即穿深：外弹道末段的存速衰减直接兑换成终点能力的降档。

穿透机制讲完了"怎么进去"，下一节讲"进去之后发生什么"——空腔效应与毁伤评估。
