2.2 临界磁场：下临界、上临界与两类超导体

2.2 临界磁场：下临界、上临界与两类超导体

本节摘要：磁场对超导态的破坏不是一刀切。第一类超导体在热力学临界磁场处整体放弃抵抗；第二类超导体却有两个临界值——下临界磁场以下完全排磁，上临界磁场以下仍能部分维持超导，中间是磁通以量子化细线穿行的混合态。本节讲清两类超导体的分界、混合态的图像、以及为什么实用的磁体材料清一色是第二类。读完你应当能从磁化曲线形状认出材料类别，并估算给定相干长度材料的上临界磁场。

先分两家

把外加磁场从零慢慢往上调，超导体会给出完全不同的两种剧本。

第一类（以铅、汞、铝为代表）：磁场低于热力学临界磁场 Hc 时，体内磁感应强度严格为零，样品整体处于完全抗磁态；磁场到达 Hc（铅约 0.08 特斯拉，汞约 0.04 特斯拉，量级之低令人失望），超导态在整块材料里瞬间消失。剧本只有两幕，中间没有过渡。

第二类（以铌、NbTi、Nb3Sn、所有铜氧化物为代表）：有两个临界磁场。下临界磁场 Hc1 以下，剧本与第一类相同——完全排磁；越过 Hc1，磁通开始以一根根细线的形式钻进体内，每根线携带恰好一个磁通量子；磁场继续增强，细线越排越密，直到上临界磁场 Hc2 处，细线挤到重叠，超导态才整体谢幕。关键在于：在 Hc1 与 Hc2 之间，材料内部大部分区域仍是超导的，电流照样无阻地流——这个区间叫混合态，它就是实用超导的主战场。

两类超导体的分界可以用一个无量纲参数判别：金兹堡-朗道参数 κ，等于伦敦穿透深度 λ 除以相干长度 ξ。κ 小于二的平方根倒数（约 0.71）是第一类，大于则是第二类。这两个长度是第三章的主角，这里先记结论：常规元素超导体多数 κ 在零点几附近（第一类），合金与化合物 κ 在几十到上百（深度第二类）。

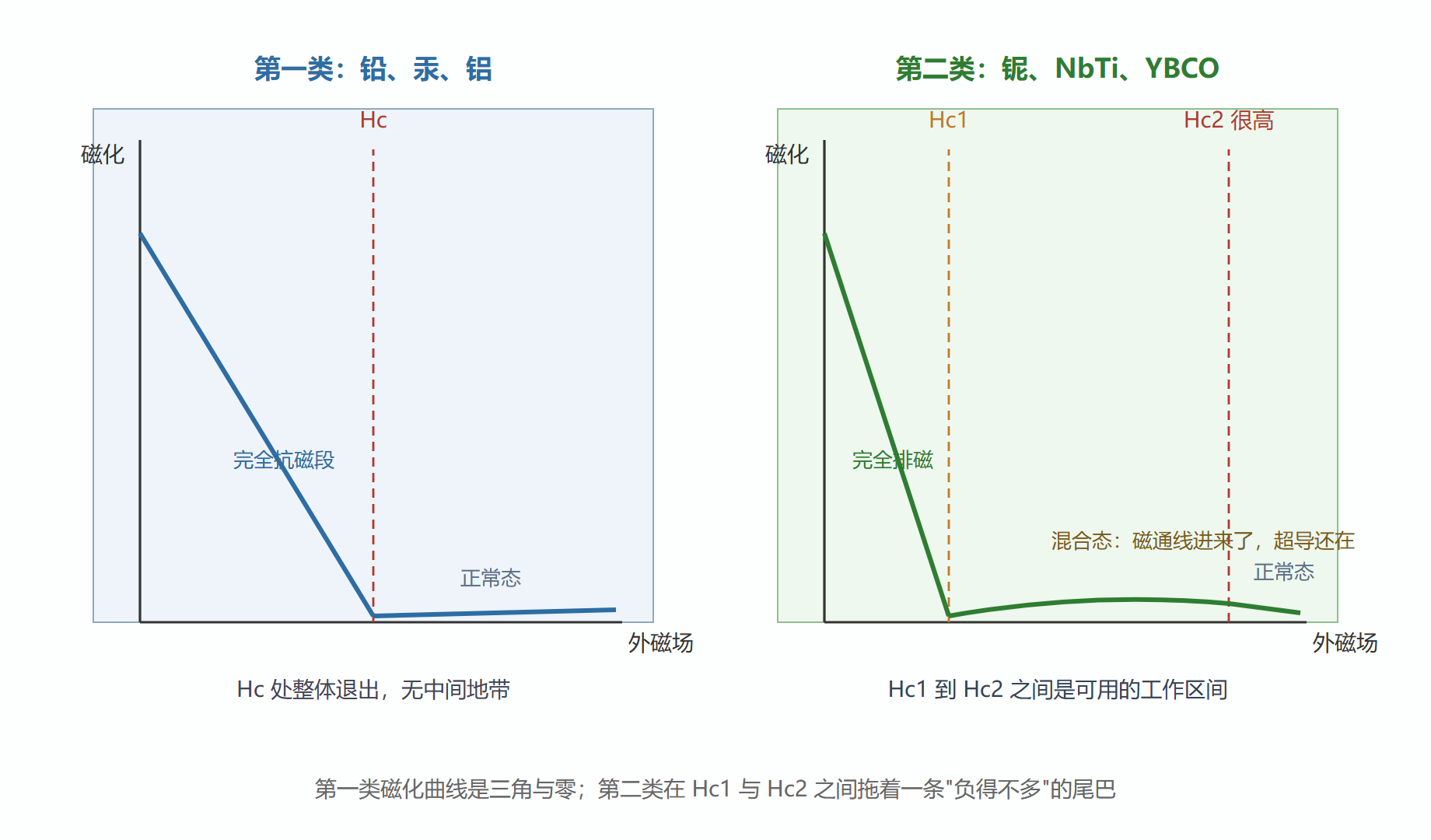

图：两类超导体的磁化曲线对比

概念拆解：混合态里的世界长什么样

把磁场调到 Hc1 与 Hc2 之间，凑近看（扫描隧道显微镜或磁光成像的视角）：超导体内排着整齐的方阵——一根根磁通线，每根携带一个磁通量子 Φ0，线芯附近是正常态的"小柱子"，柱子外一圈是环流，再往外是完好的超导。磁场越强，柱子越密，方阵间距越小。这个方阵叫磁通点阵，理论预言它的排布近似三角形，实验后来证实。

为什么磁通要一份一份地进来？因为 1.4 节的老朋友：磁通量子化。磁通线不是"渗"进来的流体，而是一根根离散的、带着固定荷量的"量子柱"。Hc1 对应"第一根柱子愿意进来的时刻"，Hc2 对应"柱子密到超导区被挤没了的时刻"。

上临界磁场有个极有用的估算公式：Hc2 约等于磁通量子除以两倍 π 乘以相干长度的平方。相干长度是库珀对的空间尺寸——对越大，越怕磁场挤压，Hc2 越低。代几个数立刻明白工程材料的选材逻辑：

• 铝：相干长度约 1600 纳米，Hc2 约 0.01 特斯拉量级——又低又脆（第一类），当磁体材料没戏。
• NbTi：相干长度约 4 纳米，Hc2 零温下约 15 特斯拉。
• Nb3Sn：相干长度约 3 纳米，Hc2 零温下约 30 特斯拉。
• YBCO：相干长度约 1.5 纳米（层内），Hc2 零温下超过 100 特斯拉。

看清楚了：相干长度越短，能扛的磁场越强。 铜氧化物极短的相干长度既给了它百特斯拉的上临界磁场，也埋下祸根——单根磁通线只打扰几个原子间距的范围，任何缺陷都能钉住它，但晶界也成了电流的鬼门关。第四章讲材料时会回到这条线索。

下临界磁场的量级由穿透深度决定：Hc1 约正比于 Φ0/λ² 再乘以一个对数因子。穿透深度越大（屏磁能力越弱），第一根磁通线越容易进来，Hc1 越低。铜氧化物穿透深度约 150 至 200 纳米，Hc1 只有几十毫特斯拉——所以它在很弱的磁场里就进入混合态，靠的是" Hc2 极高"来保住可用性。

演练：给磁体算安全边界

假设你要用 NbTi 绕一台磁体，工作温度 4.2 开尔文，中心场目标 9 特斯拉。查数据：NbTi 的 Hc2 零温约 15 特斯拉，且临界磁场随温度升高近似线性下降，4.2 开尔文（约为其 Tc 9.2 开尔文的一半）时剩约十二三特斯拉。

问：9 特斯拉的工作点安全吗？

参考答案：名义上安全，但余量只有三成左右。工程惯例要求磁场余量、温度余量、电流余量三项合计留足——因为磁体运行时，电流自场、失超传播、制冷波动都往不利方向推。实际项目里要么降工作温度（降到 2 开尔文以下，Hc2 和临界电流都明显回升，代价是制冷更贵），要么换 Nb3Sn（Hc2 高出一倍，但材料贵、加工脆）。磁体设计就是在这些账之间来回算，第六章第一节的 MRI 和聚变磁体会把这笔账算完。

💡 关键直觉：第一类超导体的 Hc 低得可怜（百分之几特斯拉），如果自然界只有第一类超导体，超导磁体这个产业根本不会存在。是阿布里科索夫 1957 年预言、后来被实验证实的混合态，把超导从物理奇观变成了工程材料。他等到 2003 年才拿到诺贝尔奖，彼时核磁共振仪已经装机上万台。

FAQ：混合态既然有正常态的柱子插在超导里，电阻为什么还是零？

好问题，答案分两句。第一句：柱子只占体积的极小部分，电流完全可以绕行，所以"有柱子"本身不产生电阻。第二句：一旦柱子动起来，情况就完全不同——运动的磁通线会在超导体内感应出电压，电阻凭空回来，这就是磁通流阻。所以第二类超导体的全部载流问题，归结为一句话：把磁通线钉死。怎么钉，下一节专门讲。

补一个高场选材绕不开的细节：各向异性。铜氧化物的层状结构让临界磁场强烈依赖磁场方向——磁场平行于导电面时，YBCO 的上临界磁场比垂直时高出数倍，工程上常引用两个分量分别记作平行分量与垂直分量。这意味着"YBCO 能扛百特斯拉"这句话有严格的姿态条件：磁场必须贴着面走。绕磁体时带材的朝向因此成为核心设计变量，磁体最高场出现在线圈端部，那里磁场方向恰恰不利，端部设计要单独校核。NbTi 与 Nb3Sn 几乎各向同性，没有这份烦恼——高场材料选型时，"各向异性比"是隐藏在参数表第三行的关键指标，它决定了理论上限与工程上限之间的折扣率。## 本节要点回顾

• 第一类超导体只有热力学临界磁场 Hc（铅约 0.08 T），越线即整体崩塌。
• 第二类超导体有 Hc1 与 Hc2 两个门槛，中间是磁通量子线排阵的混合态。
• 分界参数是金兹堡-朗道参数 κ = λ/ξ，大于约 0.71 即第二类。
• 上临界磁场反比于相干长度的平方：Hc2 ≈ Φ0/(2πξ²)，这是选磁体材料的第一公式。
• 混合态里磁通不动则无阻，磁通一动电阻就来——载流问题即钉扎问题。

混合态给了第二类超导体活下去的空间，但把磁通线"钉死"这件事本身是一门手艺。下一节进入临界电流密度——三参数中最矮、也最考验工程智慧的那块板。
