2.3 临界电流密度：载流红线与磁通钉扎
2.3 临界电流密度：载流红线与磁通钉扎
本节摘要：临界电流密度 Jc 是三参数里最"不听话"的一个：它不是材料常数，而是温度、磁场和微观组织品质的函数。本节讲清为什么运动的磁通线会产生电压、钉扎中心如何把磁通摁住、以及工程电流密度为什么比材料本征值低一个量级。读完你应当能解释"载流能力是做出来的，不是长出来的"这句行话。
电流红线为什么最矮
温度红线和磁场红线画完，你可能以为电流红线是水到渠成的事：临界磁场约等于临界电流产生的自场，算一下不就行了？工程现实的答案复杂得多，因为第二类超导体在混合态下运行时，电流的破坏走的是后门。
回顾 2.2 节的结论：混合态里磁通线排成点阵，只要磁通线不动，电流照样无阻。可载流导体自己就产生磁场（自场），磁场对磁通线有洛伦兹力——电流一起、力就来，磁通点阵整体受到侧向推力。磁通线一移动，在超导体内感应出电场，电压出现，"零电阻"当场失效。这条耗散通道完全绕过了"电流太大挤垮超导态"的直白图像，所以临界电流的物理本质是：洛伦兹力与钉扎力的拔河。

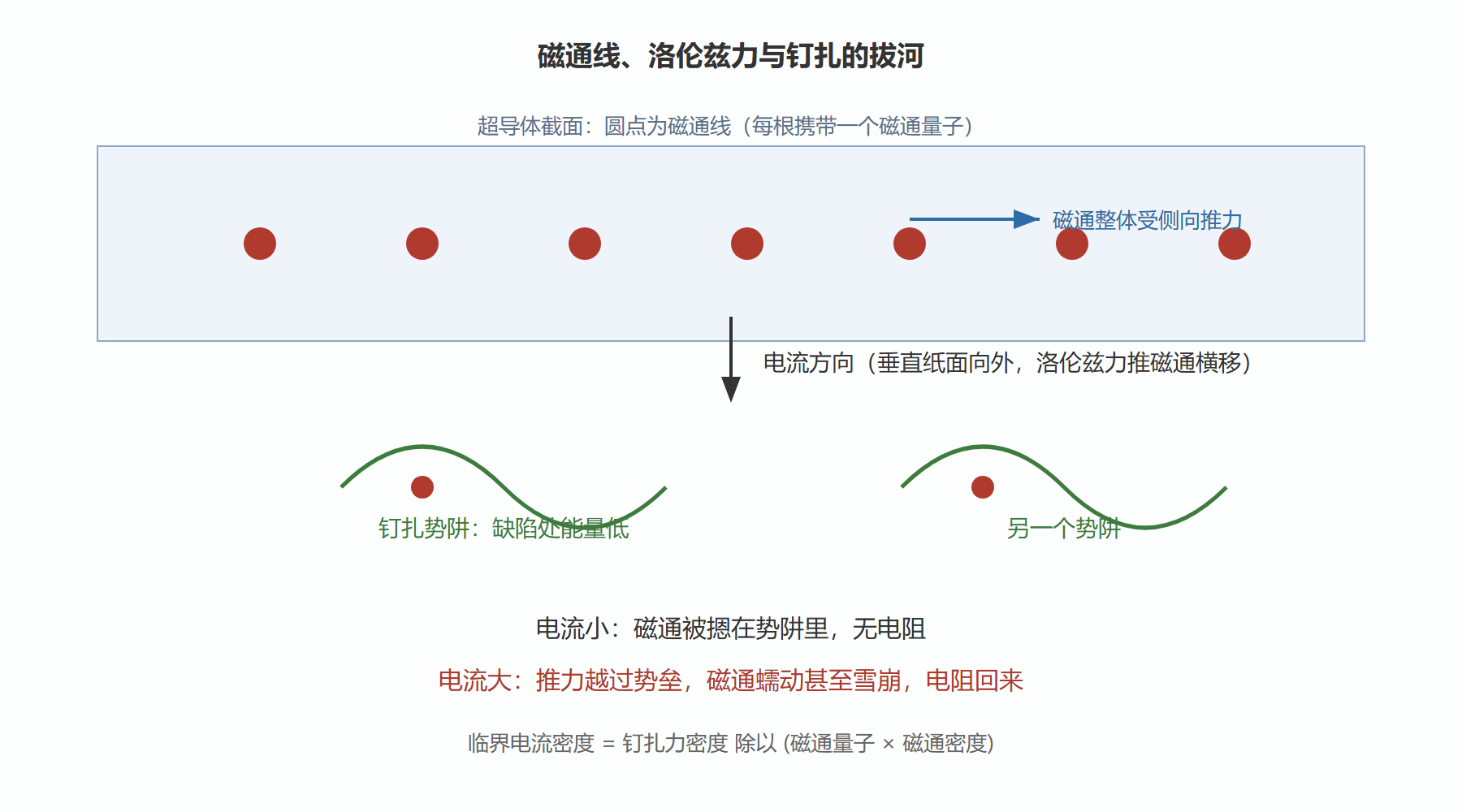

图：钉扎势阱里的磁通线
概念拆解：钉扎、蠕变与幂律
钉扎从哪来。 磁通线的线芯是正常态小柱，柱子每占一处，就"牺牲"一份超导凝聚能。哪里凝聚能已经不完整——位错、析出相、晶界、纳米级夹杂、甚至故意轰出来的粒子径迹——柱子待在那里就少付代价。于是缺陷天然成了磁通的"陷阱"。这直接推出一条反直觉的工程结论：最好的超导体不是最纯最完美的，而是完美晶格上打满恰当缺陷的。 纯净单晶的临界电流密度可以低到不值得测量；一块"脏"得恰到好处的实用带材，临界电流密度能高出一万倍。
磁通蠕动：低温下也不安分。 热涨落偶尔能把磁通线从势阱里"热"出去，磁通以极慢速度爬行，产生极小但非零的电压——磁通蠕动。它的工程化身是 n 值：实验上电流-电压曲线在临界点附近遵循幂律，指数 n 越大，曲线越"方"，钉扎越强；n 掉到二十以下，材料接近"超导名义、电阻实际"的灰色地带。判定临界电流时（见 2.4 节判据），同一材料用不同判据读出的电流差多少，就由 n 值说了算。
临界电流密度是三维曲面，不是一条线。 温度升高，钉扎势阱相对热扰动变浅；磁场增强，磁通线更密、彼此推挤更乱。所以参数表里的 Jc 永远带着括号注：Jc(4.2 K, 5 T) 之类。比较两种材料，脱离温度和磁场条件的数字毫无意义——这是读超导数据表的第一戒律。
演练：本征值与工程值之间差多少
拿 NbTi 算一笔账，感受"工程损耗"的构成。
材料本征：NbTi 在 4.2 开尔文、5 特斯拉下，临界电流密度约每平方毫米三千安培（3×10⁵ 安培每平方厘米）。
线材结构：实用 NbTi 线是复合线——超导丝埋在铜基体里，铜占截面约三分之一到一半（防止失超烧毁的热沉，第六章讲失超时回收这笔账），加上绝缘层、间隙。工程临界电流密度（按整根线截面算）打对折到每平方毫米一千五百安培量级。
绕组折扣：磁体绕组里导线之间有冷却通道、匝间绝缘、支撑结构，填充系数再打对折；再加上端部磁场高于中心场、运行须留安全裕量（常取临界值的六到七成），最终磁体孔径里的"有效电流密度"只剩本征值的四分之一上下。
这三层折扣——基体、填充、裕量——适用于一切超导磁体的估算。看到厂家宣传"临界电流密度提升十倍"，先问：是本征值还是工程值？是自场还是高场背景？温度多少？三个问题下去，宣传数字就能放到真实的账本里。
⚠️ 常见坑：把短样数据当长带性能。实验室测临界电流常用几厘米的短样品，选最好的片段；千米级长带存在沿途性能涨落，任何一处的弱区都限制整根线的载流。工程报价单上的数据永远是"千米均匀性"口径，与论文里的短样冠军值差之甚远。
案例展开：人工钉扎是怎么设计出来的
钉扎从"天然的运气"变成"设计的对象"，是二代带材工艺的看点，值得完整走一遍。
背景：YBCO 涂层导体的本征相干长度只有约 1.5 纳米，理论上缺陷稍多就乱钉一气；要的是均匀、密集、尺寸与磁通线芯相当（约几个纳米）的钉扎中心，而且不能破坏超导层本身的织构。
操作：主流路线是往 YBCO 薄膜里掺入氧化钡-锆酸盐，让它在生长过程中自组装成直径几纳米、垂直于膜面排列的纳米棒——像在超导层里种了一片整齐的"钉子林"。磁通线沿这些纳米棒方向运动时处处撞钉；掺入量、棒径、取向都可通过生长参数调控。另一条路线用重离子辐照打出柱状损伤径迹，定位更精准，但成本高、难规模化。
结果与解读：优化过的带材在高场下临界电流密度相对未掺杂样品提升数倍，尤其在中磁场区（零点五到三特斯拉，正是电机和电缆应用的工作区间）。代价是超导层整体 Tc 略降、工艺窗口变窄。这个案例的启示超出材料学本身：超导工程的三大参数里，Tc 是材料给的，Hc2 是材料给的，唯独 Jc 是人做出来的——微观结构的可设计程度，决定了载流能力的上限。
FAQ：交流下超导还有损耗吗？
有，而且来源正是磁通运动。直流稳态下磁通钉死不动，零损耗；但交流电流让自场周期变化，磁通线反复进出、克服钉扎摩擦发热，这就是交流损耗（含磁滞与耦合分量两部分）。所以超导适合"直流输电、直流磁体、射频谐振腔"这些场景——射频谐振腔用的是第一类超导铌的完全排磁态，把磁通彻底挡在体外，品质因数才能做到天文数字。第五、六章讲器件时会再碰面。
把三大材料家族的钉扎手艺并排看一眼，能更清楚"载流是做出来的"这句话。NbTi 的钉扎靠时效热处理：在两相区保温，让富钛析出相以纳米片形式密布在基体里，析出相的尺寸、间距、体积分数由保温温度与时间精确调控——四十年工艺打磨，参数窗口早已写成标准流程。Nb3Sn 的钉扎靠晶粒：A15 相晶粒本身就是钉扎中心，晶粒越细载流越高，所以热处理曲线的升温段要快、成相温度要低，防止晶粒长大。二代带材的氧化钡-锆纳米棒前面已经讲过。三套手艺的共性：钉扎设计都在"几十纳米"这一尺度上做文章——恰好是磁通线芯的尺度，大了浪费空间，小了钉不住。这个尺度直觉比任何公式都好用：拿到一种新超导材料，先看它的微观组织里有没有这个尺度的"粗糙度"，载流潜力立刻有个谱。## 本节要点回顾
- 临界电流密度的物理本质是洛伦兹力与钉扎力的拔河，磁通一动电阻就来。
- 钉扎靠缺陷：实用超导体需要"恰当的脏"，纳米级缺陷密度与分布决定 Jc。
- Jc 永远带条件（温度、磁场、判据），脱离条件的比较无意义。
- 本征值到工程值隔着基体、填充、裕量三层折扣，合计常只剩四分之一。
- 交流损耗源于磁通反复运动，超导的主场是直流与高谐振品质因数场景。
三条红线画完了。但纸上的红线要变成可信的数据，得靠测量纪律——下一节回到实验台，把四引线法、磁化率和判据电流的规程走一遍。
