2.1 有效介质理论：把森林算成一块木头

2.1 有效介质理论：把森林算成一块木头

本节摘要：有效介质理论（EMT）回答"离散单元凭什么可以当成连续介质"：当单元尺寸远小于波长，波无法分辨个体，只感知平均响应，于是整片阵列获得一组等效参数。本节讲清该近似的成立条件、失效信号，以及从反射透射数据反演等效参数的标准做法——这套提取流程是所有超材料实验报告的公共地基。

一片森林的测法

想象你站在规则排列的铜柱阵列外，手里握着一台波长十毫米的微波探测仪，柱径百微米、间距三百微米。你测到的反射与透射信号几乎不受单根铜柱边缘散射的干扰——探测波长远大于结构特征，波"看不见"柱子的棱角，只感受到整片阵列的平均阻碍与延迟。此刻你完全有理由把这片"森林"抽象成一块具有特定介电常数的均匀"木头"。超材料的一切宏观描述都建立在这个抽象上，它成立与否，取决于两个条件的乘积：

• 长波长条件：晶格常数 a 与波长 λ 之比要足够小，工程上常用 a 小于 λ 的五分之一作经验线；比值越接近十分之一，等效描述越稳。
• 弱关联条件：单元之间的近场耦合不至于把响应拖离"独立单元叠加"的图景。耦合一强，等效参数就不再是静态平均，而随波矢方向变化——这被称为空间色散，是非局域响应的前兆。

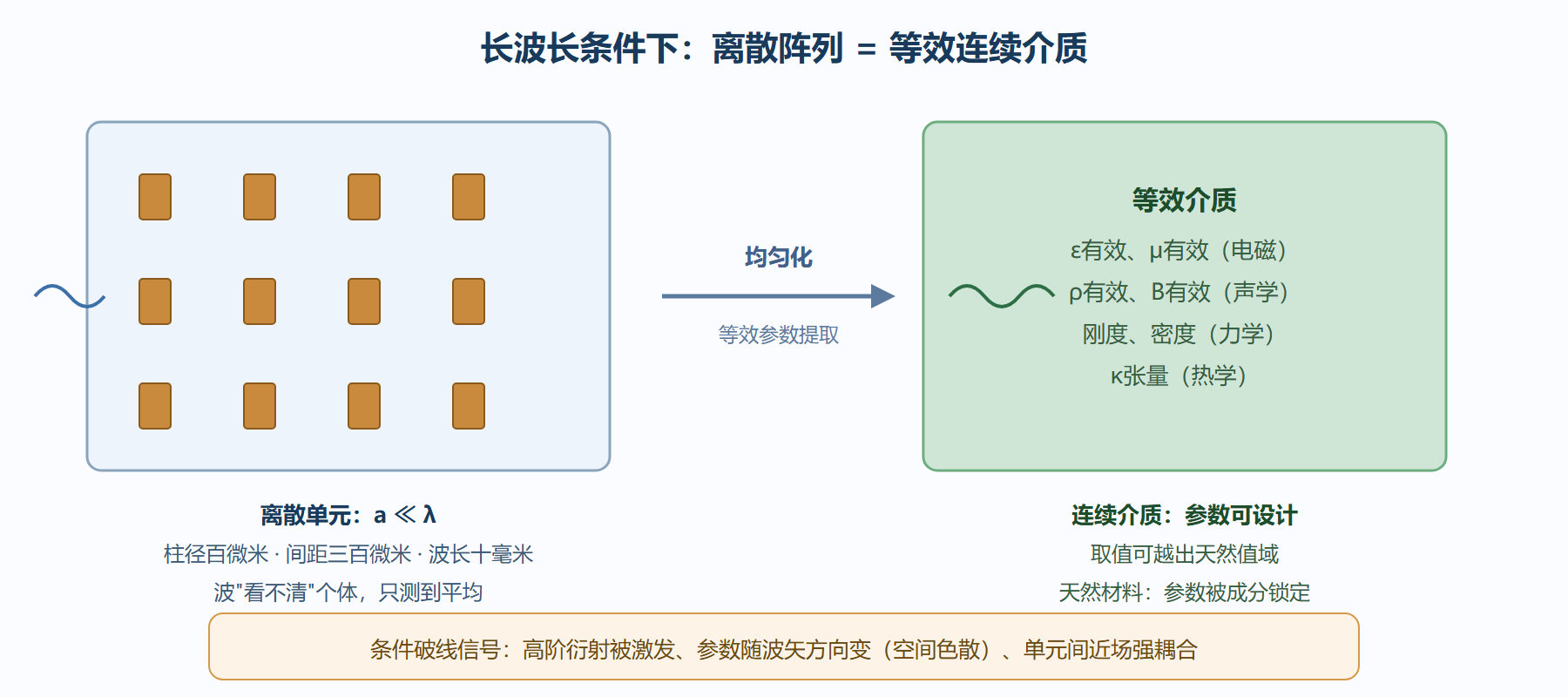

图：均匀化——波眼里森林变木头

与本征参数的对照

同一套"均匀介质"语言里，天然材料与超材料的参数出身完全不同：

注意最后两行的对照方向相反：天然材料的参数没有"失效"概念，因为它本来就是宏观测量值；超材料的等效参数却是"借"来的描述，借的条件一破就得还——描述权回到布洛赫波与衍射那边。2021 年有全波仿真研究显示，一款设计用于产生贝塞尔光束的梯度超表面，在有效介质框架下预测的焦深误差可到四成以上，根源正是框架忽略了单元间近场耦合带来的横向动量转移。

从数据反演参数：NRW 流程

等效参数不是写在图纸上的口号，它要从实测数据里提出来。标准做法是 Nicolson-Ross-Weir（NRW）S 参数提取：用矢量网络分析仪测样品前后的反射系数 S11 与透射系数 S21，先解出折射率 n 与阻抗 z，再反推介电常数与磁导率。写成流程伪代码：

# NRW 提取流程（微波段标准做法）
输入: S11(ω), S21(ω)   ← 矢量网络分析仪在暗室测得的复反射/透射
1. 令 X = (1 + S11² - S21²) / (2·S11)
2. 解出 Γ = X ± sqrt(X² - 1)        # 取 |Γ| ≤ 1 的物理根（反射系数）
3. 解出 T  = (S11 + S21 - Γ) / (1 - (S11 + S21)·Γ)   # 透射项，含相位展开
4. n = -ln(T) 归一到板厚 d：         # 相位跳变按 k·d 分支选择
   n(ω) = ±(1/k0·d)·[ unwrap(相位) + 2πm ] - j·ln|T|/(k0·d)
5. z = (1+Γ)/(1-Γ)                  # 等效阻抗
6. ε_eff = n/z ;  μ_eff = n·z
输出: ε_eff(ω), μ_eff(ω) 复数值曲线 → 负折射窗口 = Re(n)<0 且 Im(n) 足够小的频段
​

第 4 步的相位分支选择是整个流程最易出错处：厚度增大一倍，n 的实部可能差出整数支。这也是为什么负折射的实验报告必须同时给出幅值与相位的完整曲线，而不能只报一个峰值数字。

⚠️ 常见坑：把"a 小于 λ/5"当成万能通行证。谐振单元内部的场增强可以把"有效尺寸"撑得比几何尺寸大，强耦合阵列更是整体偏离独立单元图景。判断近似是否成立，最终要看提取出的参数是否对样品厚度、入射角保持稳定——不稳定就说明均匀化已经失效。

本节要点回顾

• 均匀化的本质：波分辨不了亚波长单元，只能感知平均；离散阵列由此获得等效连续介质的身份。
• 两个条件：长波长（a 明显小于 λ）与弱关联（近场耦合可控），破线信号是高阶衍射与空间色散。
• 对照核心：天然参数是"生下来就有"的宏观量，等效参数是"借"来的描述，条件破则描述权易主。
• NRW 提取：S 参数到 n 与 z 再到 ε 与 μ，相位分支选择是最易出错的一步。

均匀化只解释了"离散可以当连续"，还没解释最关键的一步——怎么让连续介质长出天然材料没有的参数。下一节进入局域共振：开口谐振环的 LC 账本。

FAQ：等效参数是"真"的还是"算"的？

这是初学者最常见的哲学疑问。工程上的答案很干脆：只要描述能预测实验，它就是"真"的。等效介质在远场的散射行为、透射相位、阻抗匹配，全部与一块具有相同参数的连续介质无法区分——在这种测量精度下，追问"里面其实是一堆铜环"没有操作意义。但当测量升级到近场、分辨率逼近单元尺寸时，两种描述开始给出不同预测，此时等效描述让位给布洛赫描述。所以"真假"取决于测量尺度，这正是物理学处理"有效理论"的标准态度：在它管用的范围内，它就是现实。

练习：判断三个场景的均匀化状态

场景一：单元间距二百微米，工作波长三厘米。比值约千分之七，远低于经验线，均匀化稳如磐石——可以用连续介质语言放心设计。场景二：单元间距二百微米，工作波长六百微米。比值约三分之一，经验线已经破线，等效参数开始随入射角漂移，设计必须换布洛赫语言核对。场景三：单元间距二百微米，工作波长两毫米。比值十分之一，处于灰色地带——等效描述大致可用，但梯度结构或强耦合排布会把误差放大，建议同时跑一次能带计算交叉验证。做完这三个场景你会发现，判断本身只需要一个除法，难点在于记住破线之后该换哪套语言。

💡 关键直觉：均匀化不是开关而是滑块。从"完全等效"到"完全衍射"之间有一段灰区，工程做法是给设计留出滑块余量——按经验线下限取尺寸，把灰区留给误差，而不是把设计停在滑块边缘。

延伸对照：均匀化思想的两百年家谱

均匀化不是超材料的发明，把家谱拉出来看，超材料站的位置更清楚。第一站是十九世纪的介质混合理论：麦克斯韦等人推导混合物的等效介电常数，处理的是"稀疏颗粒嵌在均匀基底"的静态或准静态问题——均匀化思想的原点。第二站是二十世纪初的晶体有效场与克劳修斯-莫索提关系的精化：处理密度更高的体系，但仍然假定单元是"惰性颗粒"。第三站是光子晶体时代：周期结构作为整体被研究，布洛赫模式接管描述——等效语言让位给能带语言。超材料的位置在第二站与第三站之间：它继承混合理论的"等效参数"语言，却让单元"活"了起来（谐振、强响应），相当于给两百年前的框架装上了新引擎。家谱的启示是：超材料与天然复合物的区别不在"是否均匀化"，而在"等效参数是否越界"——这正是第一章判据在理论谱系里的回声。
