2.2 局域共振与亚波长效应：开口谐振环的 LC 账本

2.2 局域共振与亚波长效应：开口谐振环的 LC 账本

本节摘要：局域共振是超材料从"等效"走向"越界"的引擎：把金属环刻一道缝，就构成一个 LC 谐振回路，谐振频率附近的等效磁导率可以被推成负值——磁性从此成为电路属性而非材料属性。本节把开口谐振环（SRR）的电感电容账算清楚，对照天然磁性在光频的缺席，并给出尺寸—频段的换算手感。

从一块铜环说起

彭德里提出开口谐振环时的出发点朴素得近乎狡猾：天然材料在光频几乎没有磁响应，因为电子自旋跟不上高频振荡；但一个金属环里的感应电流不需要任何磁性材料——变化的磁场在环里感生出电流，电流又反过来产生磁矩。环本身提供电感 L，开口的缝隙提供电容 C，两者合起来就是一个谐振回路，谐振频率约为：

f0 ≈ 1 / (2π·√(L·C))
电感 L：由环周长与金属线条宽度决定 —— 环越大，L 越大
电容 C：由开口缝隙的面积与宽度决定 —— 缝隙越窄、正对面积越大，C 越大
​

这套账本的妙处在于每一项都握在设计师手里：扩环径抬升电感，缩缝隙抬升电容，两条路都把谐振频率往下拉。微波段样品因此做到毫米量级——外径几毫米的铜环阵列，工作在约十吉赫兹；把同样的几何缩小三个数量级，边长约五百纳米的金环、二十到五十纳米宽的缝隙，就能在约 1.55 微米的通信波长工作。一环一频，尺寸即频段。

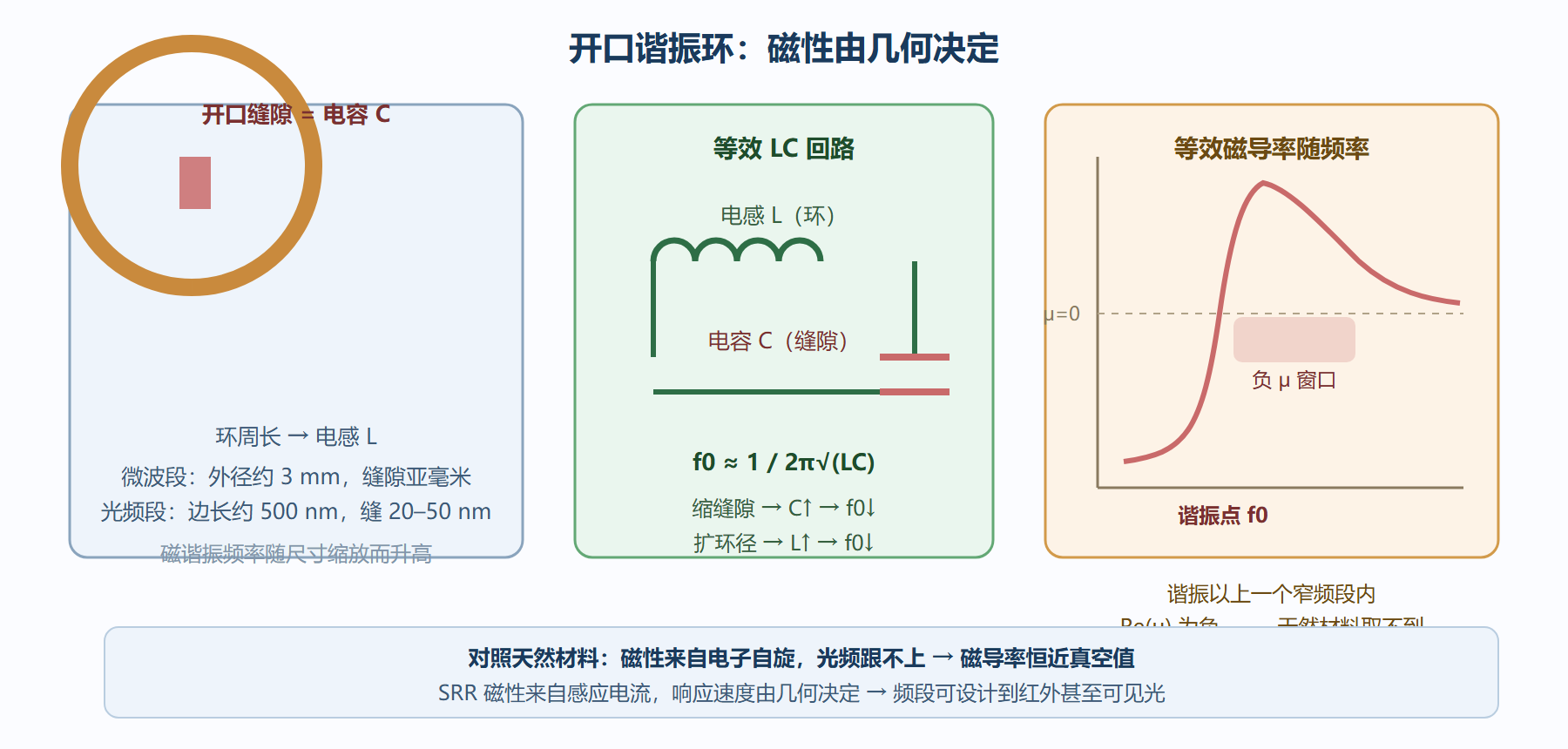

图：开口谐振环的结构与等效 LC 回路

谐振之上：负磁导率窗口的来历

谐振回路在谐振点附近有个反直觉的脾气：刚过谐振频率的窄区间里，回路的动态磁化率与外场反相，等效磁导率的实部被压成负值。这段窗口很窄——往往只占中心频率的几个百分点——却足够改写历史，因为双负条件（介电常数与磁导率同时为负）需要的就是这两条独立通道在同一频段会师：金属线阵列用等离子体响应压住介电常数，开口谐振环用磁共振压住磁导率。2000 年前后史密斯团队把两种结构印在同一块 FR-4 基板上，让会师第一次在实验室发生。

谐振还附赠一件天然材料没有的礼物：局域场增强。谐振时入射场能量被泵入环内，缝隙附近的局域场可比入射场高出几十倍乃至上百倍。这既是礼物也是负担——场增强放大了探测灵敏度（第 5 章的传感应用吃的就是这碗饭），也放大了欧姆损耗与非线性失真。

与天然磁性的逐项对照

💡 关键直觉：看到任何一个新型谐振单元，先找它的"环"与"缝"——哪里走电流（电感）、哪里存电场（电容）。声学里的亥姆霍兹腔、力学里的质量块与弹簧，都能翻译成同一套 LC 语言。这就是四域能共用一张设计图的原因。

本节要点回顾

• LC 账本：环周长给电感，开口缝隙给电容，谐振频率约等于 1/(2π√LC)，两项都可设计。
• 负窗口来历：谐振点之上窄频段内动态磁化率与外场反相，等效磁导率实部为负。
• 磁性搬家：从材料属性（自旋）搬到电路属性（几何），天然磁性到不了的光频由此打通。
• 数字锚点：毫米级铜环对约十吉赫兹；五百纳米金环、二十至五十纳米缝隙对通信波长；场增强可达入射场的数十倍。

磁响应有了，介电响应也有了，会师之后最激动人心的现象随即登场——负折射。下一节把正折射与负折射的岔路画在同一张图上，用 2000–2001 年的微波实验走一遍验证逻辑。

FAQ：为什么开口谐振环要开缝？不开缝行不行？

不开缝就是连续金属环，它在均匀磁场里感应出的电流处处连续，形成的是一个短路的单匝线圈——电流可以畅通无阻地流动，结果只产生普通的感应电流，没有电容项，也就没有可以设计的谐振频率。开缝的本质是给回路串入一个电容，让"电感加电容"的谐振结构出现：低于谐振频率时电流相位滞后，高于谐振频率时动态磁化率反相。缝隙位置、宽度、数量都是设计旋钮——双开口环用两条缝把电容加倍，渔网结构用垂直电流路径重构电感网络把谐振推到光频。一句话：缝是人工磁性的灵魂，它把"一根导线"变成"一个可调谐的振荡器"。

练习：用 LC 账本反推一次尺寸

假设目标是在五吉赫兹产生负磁导率窗口。按 LC 账本反推：谐振频率约等于一除以（二派乘以根号下电感乘电容），电感由环周长主导，电容由缝隙主导。取外径三毫米的环，周长约九毫米量级，配合亚毫米缝隙的皮法级电容与纳亨级电感，谐振正好落在数吉赫兹区间；若想挪到十吉赫兹，把外径缩到一点五毫米或把缝隙加宽一倍即可。注意反推的方向感：几何参数的平方根出现在分母，所以尺寸减半频率大约翻倍——这就是"尺寸即频段"的定量出处，也是第七章制造尺度阶梯的物理起点。

⚠️ 常见坑：只调缝隙不查幅度。缝隙缩窄确实降频，但缝隙里的场增强同步升高，金属边缘的局部损耗随之上涨，谐振峰可能"降了频也降了品质"。每次改缝隙后必须复核谐振峰的宽度与深度，两个指标一起看才算调完。

延伸对照：从单环到阵列——谐振的"社交行为"

单个开口环只是一部"单机"，阵列才是"网络"——环与环的近场耦合会重写集体行为，这一层是单元图鉴讲不到的。耦合的账本同样可以用 LC 语言记：相邻环的磁场相互穿透，等效于互感；电场尾巴交叠，等效于互容。轻耦合时（间距大），阵列就是单环响应的简单放大；耦合加深（间距缩到近场范围），谐振模式劈裂成对称与反对称两个支——类似双原子分子的成键与反键。继续加深，模式连成能带，出现群速度为零的平带与局域化模式。这解释了两个工程现象：其一，为什么阵列间距是独立的设计参数——它管"社交密度"，与管"单机频率"的环尺寸正交；其二，为什么密集排布的样品等效参数对入射角敏感——强耦合引入了空间色散，均匀化开始吃力（回到 2.1 节的边界）。单环定频段，耦合定形态，两层账本合读才是完整的设计语言。

延伸对照：超导超材料——损耗账本的极端解

LC 账本里最沉重的科目是电阻，有一个把这一项几乎抹掉的平台：超导超材料。超导材料在转变温度以下的直流电阻为零，微波段的表面电阻也远低于普通金属，用它做开口环，谐振品质因数可以抬高一两个数量级，负参数窗口随之变陡变净。代价清单同样清楚：低温运行把应用圈死在科学装置与量子系统附近——超导量子比特的微波光子操控正是它当前的主场。这个极端解的价值在于划清边界：损耗不是不能压，是压下去的代价（整套制冷系统）在常温应用里付不起。看到"近零损耗谐振"的成果，先问温度条件，再问应用半径。
