2.3 负折射对正折射：一束微波的岔路
2.3 负折射对正折射：一束微波的岔路
本节摘要：负折射没有推翻斯涅尔定律——定律的形式原封不动，被改写的是折射率的符号约定。本节把正折射与负折射画进同一张几何图，解释相速度与能流分离的物理，并完整还原 2000–2001 年微波暗室实验的验证逻辑：折射角测到负值、群速度方向与相速度背行、配合参数提取三证合一。
两条岔路的几何
斯涅尔定律写作 n1·sinθ1 = n2·sinθ2，从没规定过 n2 的符号。天然介质里 n 恒正，折射光与入射光分居法线两侧，这是每个人从中学就熟知的图景。一旦 n2 为负，sinθ2 必为负值，折射光束折向法线的另一侧——定律还是那条定律，岔路的走向全由符号翻转。这就是对照的要点：负折射不是新定律，是老定律在新参数象限里的表现。

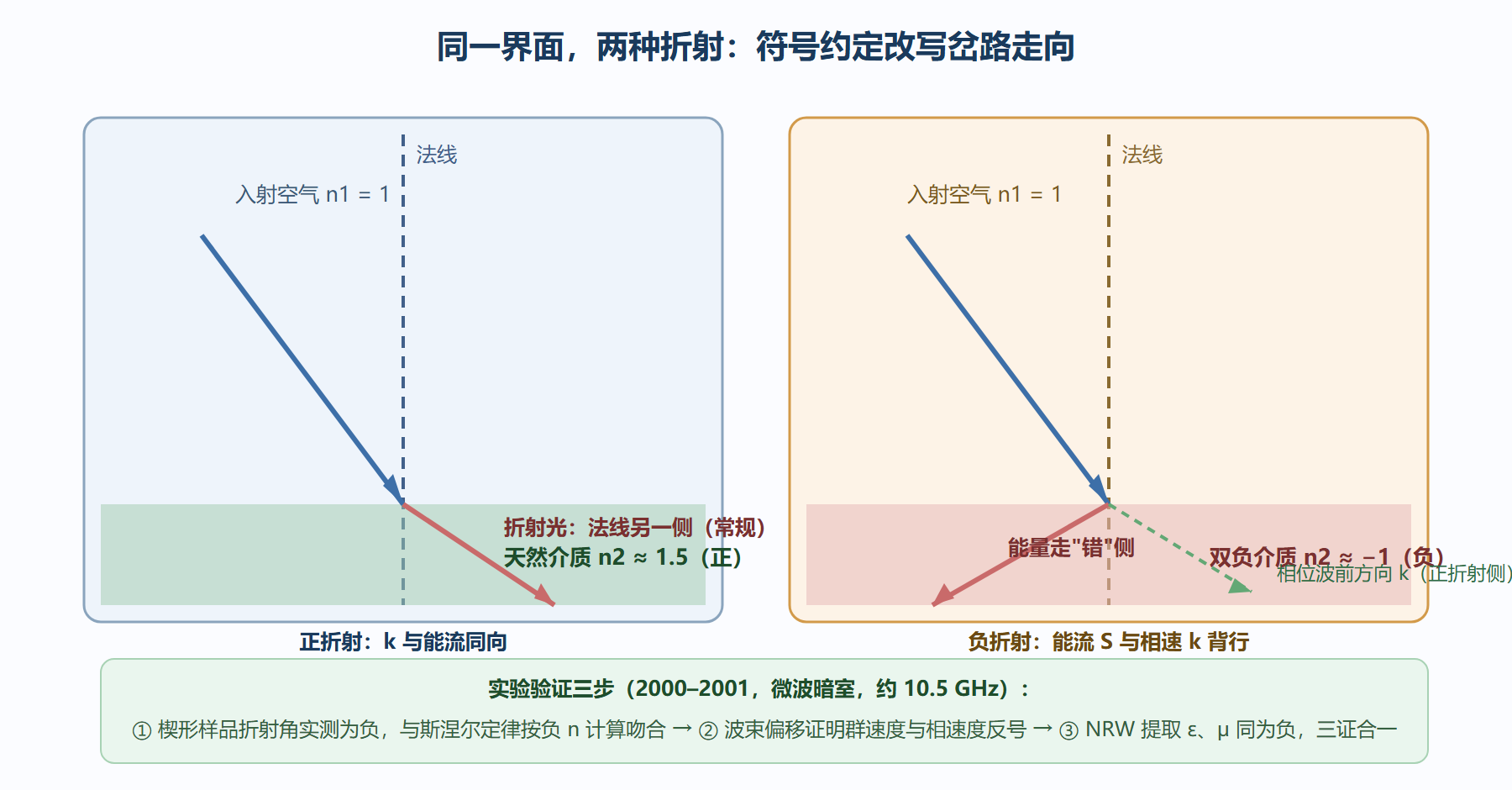

图：正折射与负折射的光路对照
相速度与能流为什么背行
负折射的深层结构藏在波矢与能流的关系里。常规介质中，波矢 k 指向相位推进方向，坡印廷矢量 S 指向能量输运方向，两者同向——所以"光往哪弯"只有一种答案。双负介质里，介电常数与磁导率同时翻负，使得 k 与 S 的点积反号：相位波前仍按 k 的几何规则推进，能量却沿 S 走了另一条路。图里那对分离的箭头就是全部秘密：折射角取负值描述的是能量的去向，而相位的接力仍循老规矩。多普勒效应与切伦科夫辐射的表达式在双负介质里同样需要重写——凡是依赖 k 与能量方向绑定关系的效应，都要重新对表。
这个分离还带来一个实用推论：负折射平板能把点源发出的发散波前重新会聚——常规介质里必须靠曲面透镜完成的聚焦，负折射平板凭两平面即可完成，而且对携带亚波长细节的倏逝波不但不衰减反而放大。这正是彭德里 2000 年"完美透镜"构想的物理内核，它的工程版本留到第 5 章再算账。
实验怎么走通：三证合一
负折射刚提出时，主流的质疑不是"不可能"，而是"你测到的可能是表面波、可能是各向异性的伪影"。2000 到 2001 年间，谢尔比、史密斯与舒尔茨在微波暗室里用三步把质疑逐条关闭，这套"三证合一"的验证逻辑至今仍是同类实验的模板：
- 折射角为负。 把样品切成楔形，让波束穿过两个斜面，旋转探测器扫描出射角分布。按正折射计算，峰应出现在某一侧；实测峰落在镜像一侧，折射角约为负十几度（样品工作在约 10.5 吉赫兹，等效折射率在负一到负三之间），与斯涅尔定律取负根的计算吻合。
- 群速度与相速度反号。 让波束斜入射穿过平板，测出射波束的横向偏移。若只是表面模式或波在板内"拐了弯"，偏移的符号与幅度都对不上；实测结果与"能量按负折射路径行走"的预言一致。
- 参数提取自证。 对同一样品跑第 2.1 节的 NRW 流程，介电常数与磁导率的实部在同一频段同时为负，负折射窗口与光学测量吻合——现象、几何与参数三方闭环。
对照天然材料的"对照组"就格外清楚：换一块普通介质做同样的楔形实验，出射峰永远在常规侧；换一块只有负介电常数（无负磁导率）的等离子体样品，负折射要么不出现要么伴随强吸收。三个对照摆在一起，"新参数象限"的解释就没有对手了。
⚠️ 常见坑：把负折射等同于"负折射率材料的一切"。负折射只要求相折射为负，光子晶体、手性介质、各向异性晶体里都能造出某种形式的负偏折，但它们与"双负等效参数"是不同的机制。读文献时先分清作者宣称的是哪一种。
本节要点回顾
- 定律未破：斯涅尔定律形式不变，负 n 改变的是折射角的符号；负折射是老定律在新参数象限的表现。
- 物理核心：双负介质中波矢与能流反号，相位波前与能量输运路径分离；多普勒、切伦科夫同受波及。
- 三证合一：楔形负折射角、波束偏移证群速度反号、NRW 参数提取闭环——实验报告缺一证即存疑。
- 数字锚点：首证在约 10.5 吉赫兹微波段；实测折射角负十几度；等效折射率落在负一到负三区间。
原理层到此走完：均匀化给身份、谐振给越界、负折射给现象。下一章换到工程视角——这些结构到底怎么设计出来，正装与逆装两条流水线各适合什么任务。
FAQ：负折射违反能量守恒或因果律吗？
不违反，两条质疑都有明确答案。能量守恒：双负介质同时具有负介电常数与负磁导率，波阻抗等于根号下磁导率比介电常数，仍是正实数——阻抗匹配依旧成立，坡印廷矢量的方向由电场叉乘磁场决定，两者之一反号时能流方向保持正向，能量照常从入射侧流向透射侧，没有任何能量凭空出现。因果律：负折射发生在窄频段内，参数的剧烈色散意味着信号里各频率分量传播速度不同，能量到达时间仍晚于真空传播的下限——负的相速度不等于负的信号速度。把"相速度反向"误解为"能量倒流"或"时间倒流"，是这一现象最常见的三个讹传之源。
延伸对照：负折射家族的三位成员
同一"折射取负"的现象，物理出身并不相同，实验判据也不同。成员一是双负等效参数：窄频段、强色散，判据是第 2.1 节的参数提取闭环。成员二是光子晶体的负等效折射：布洛赫能带在高对称方向的群速度与相速度反号，带宽较宽且损耗低，但工作条件绑定晶格取向与衍射机制。成员三是手性介质：圆偏振本征模的折射率一正一负，选择合适的偏振即得负折射，极化选择定则严格。三人同台时不要比"谁更负"，要问"谁的机制、什么频段、什么偏振"——这也是读一切负折射文献的第一问。
💡 关键直觉：负折射的价值不在"怪"，而在"会聚"。平板形状却能聚焦波束，意味着光学系统可以摆脱曲面——曲面加工的公差、材料的不均匀、多片对准，全被一层平板结构吃掉。从"怪现象"到"平板光学"，这一步跳转才是它真正的工程意义。
延伸对照：负折射验证的"现代复检"
