4.1 电磁超材料：最成熟的主场

4.1 电磁超材料：最成熟的主场

本节摘要：电磁域是超材料的主场：理论最完备、实验最早破冰、应用最先落地。本节按频段盘点电磁超材料的平台版图，讲清从金属谐振到全介质米氏共振的平台换代，并给出电磁域独有的能力清单——负折射、完美吸收、超分辨、异常偏折——与每项的频段代价。

为什么电磁先成主场

三个原因排序清楚。第一，方程最熟：麦克斯韦方程组两百年积累，等效介电常数与磁导率的语言现成，设计者不必发明新词汇。第二，测量最易：矢量网络分析仪、微波暗室、太赫兹时域光谱，S 参数即参数，第 2.1 节的 NRW 提取直接可用。第三，工艺同步：微波段用印刷电路板，光频段借半导体光刻，加工能力与电磁频段恰好互相牵引——这也是第 7 章制造尺度阶梯的起点。天然材料对照组在电磁域同样最清晰：石英的折射率约 1.54 出厂锁定，天然磁性到光频几乎消失，这些极限正是电磁超材料逐项击破的对象。

频段版图与平台换代

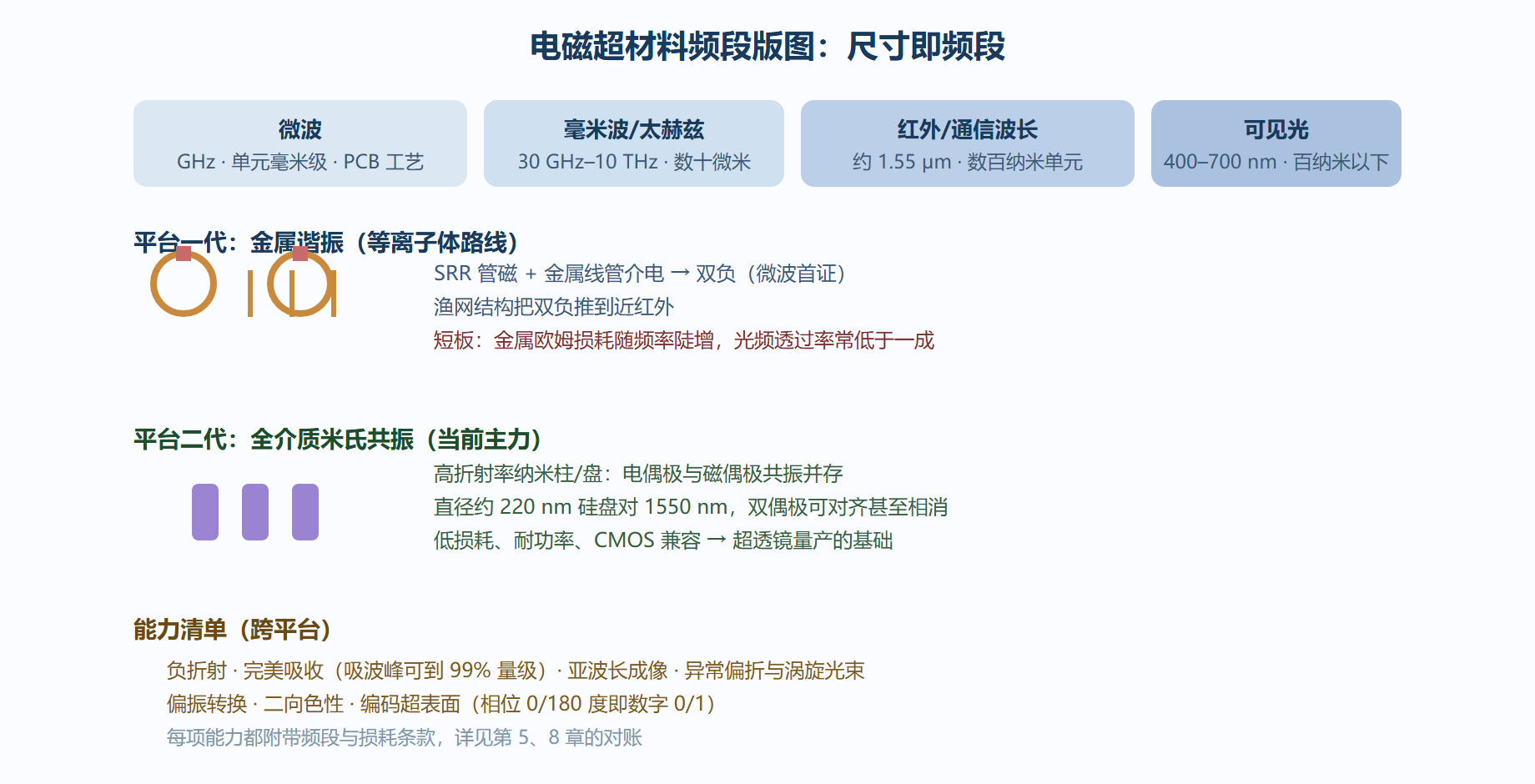

图：电磁频段版图——尺寸定频段，平台分代际

平台换代的核心逻辑值得单独讲：金属在光频的欧姆损耗是物理性的——趋肤效应把电流挤进纳米级薄层，焦耳热陡增，负参数频段的透过率在早期光频样品里常低于一成。全介质路线绕开了这个死结：高折射率介质（硅、氮化钛、钛氧化物）纳米结构的米氏共振同时支持电偶极与磁偶极，天然材料里缺席的光频磁响应由"位移电流闭环"补上，损耗低一个量级以上。当代超透镜、平面全息、片上偏振器件几乎清一色全介质平台。

电磁域的能力清单与代价

对照天然材料的电磁"天花板"更见清单的分量：天然介质的折射率按材料分档且恒正；天然磁性光频缺席；天然吸收材料做不到"指定频段近乎全吸而邻频透明"。表里每一行都是对一道天花板的定点爆破。

⚠️ 常见坑：电磁域的"成熟"集中在微波与近红外两个甜区。太赫兹缺高效源与探测器，深紫外缺低损材料，两个夹缝频段的超材料进展慢于甜区——看到"频段空白"的宣称，先查它落在哪个夹缝里。

本节要点回顾

• 主场三因：方程现成、测量直接、工艺同步——电磁域天然适合当四域标杆。
• 平台换代：金属谐振（SRR 加金属线）到全介质米氏共振，换代动因是光频欧姆损耗。
• 能力清单：负折射、完美吸收、亚波长成像、异常偏折、涡旋光束、编码调控，各行附带代价条款。
• 数字锚点：双负首证约 10.5 GHz；220 nm 硅盘对 1550 nm；银膜超透镜约 λ/3 分辨；吸波峰 99% 量级。

电磁标杆立好了。下一节把同一套语言翻译到声学与机械——参数换名字，骨架不变，外加一道只在机械域出现的有趣数学：负泊松比。

FAQ：微波段的成果放大到光频，会自然成立吗？

不会，这是跨频段移植最常见的翻车点。三件事在频段攀升时变质：其一，金属属性剧变——微波段的铜近似理想导体，光频段的金银是损耗型等离子体材料，同一几何的响应从"电路谐振"滑向"电子集体振荡"；其二，工艺精度同步收紧，毫米级的从容到百纳米级变成极限挑战（第七章的阶梯）；其三，表征手段整个换血，矢量网络分析仪到光频段毫无用武之地。所以跨频段移植的正确姿势是"机制移植、平台换代"——负折射的机制从微波搬到光频，载体从铜环换成纳米介质柱，一路换到全介质平台才站稳。看到"把某微波成果直接缩到可见光"的宣称，先查它有没有重新做平台选型。

延伸对照：两个甜区与两个夹缝

电磁域的应用版图分布极不均匀，微波与近红外是两个甜区，深紫外与远红外是两个夹缝。甜区的共同点是"源、探测器、工艺三齐"：微波段有矢量网络分析仪与印刷电路工艺，近红外有激光器、铟镓砷探测器与半导体光刻——设计自由度能立即兑现成器件。夹缝的共同点是"三缺其一或其二"：深紫外缺低损材料与高效光源，太赫兹缺紧凑的源与室温高灵敏探测。超材料在夹缝里并非无所作为——恰恰相反，超透镜与调制器正在填补太赫兹的器件真空——但要认清这是"超材料在补传统器件的缺"，不是"超材料的独角戏"。选址逻辑由此清晰：甜区比拼性能上限，夹缝比拼有无之别。

⚠️ 常见坑：用甜区的成熟度外推夹缝的时间表。太赫兹领域的"五年内商用"预测已经滚动多年，卡点在源与探测，不在超材料本身——跨领域预测时先盘点"三齐"状态，再给时间线。

延伸对照：完美吸收结构的阻抗账

完美吸收是电磁域最能体现"设计自由度"的能力，值得把它的账算透。吸收的敌人是反射，反射的根源是阻抗失配——自由空间波阻抗约三百七十七欧，普通金属表面接近零欧，波撞上去大部分被弹回。三明治结构的解题顺序：底层金属镜负责"堵后门"（透过归零），顶层图案化单元与介质隔离层负责"修阻抗"——单元的等效电感与介质层的等效电容共同把表面阻抗从接近零欧调回到三百七十七欧附近，波便无反射地进入结构；进入的波被镜面来回反射，每穿一次介质层就被损耗机制磨掉一层，能量最终全部留在结构里。整笔账的关键在于"阻抗"这个中间变量——它把"调吸收"翻译成"调电感电容"，与开口谐振环的 LC 账本一脉相承。这也解释了吸波峰为什么窄：阻抗匹配依赖谐振，谐振的窄带性原样传导给吸收。要宽带就得堆多组谐振或多层渐变，三角规则的又一实例。

延伸对照：编码超表面的"信息论转身"

电磁域有一场静悄悄的范式迁移值得单独记录：相位调控从模拟走向数字。传统超表面的每个单元是一个"模拟像素"——相位连续可取，设计要解连续优化问题。编码超表面把相位粗化为二值（零度与一百八十度，对应逻辑零与一），甚至二比特四值，设计问题摇身变成"给单元排一张数字序列"——优化算法从电磁优化器换成信息论工具箱（序列设计、混沌映射、直接序列扩频），波束赋形、多波束、随机散射抑制全部变成编码问题。转身的深意在于接口变了：波束图样可以直接由比特流描述，与数字系统的对接从"数模转换"变成"协议翻译"。这正是信息超材料的立身之本，也解释了它为何成为智能表面的底层语言——网络协议听得懂数字听不懂弧度。对照天然材料的视角收个尾：一块普通介质板的"信息容量"为零，一片编码超表面是一页可改写的存储器——容量从零到页，就是超材料与天然材料在信息维度上的距离。
