4.2 声学与机械超材料：波的三种身份

4.2 声学与机械超材料：波的三种身份

本节摘要：声波是标量波，接待它的参数是等效密度与体变模量；弹性波是矢量波，参数升级为刚度张量与质量密度，还多出负泊松比这类纯力学现象。本节先破声学域的"质量定律"——薄结构挡不住低频——再讲亥姆霍兹腔、薄膜共振、迷宫式折叠三套破法，最后对照机械超材料的拉胀与可编程刚度。

从质量定律的困境说起

传统隔声材料受质量定律统治：面密度每翻倍，透射损失只改善约六分贝，而对五百赫兹以下的低频噪声，想挡住就得用厚重的混凝土——因为低频声波波长以米计，常规材料的"厚度"在它眼里薄得可以忽略。天然材料对照组在这里交白卷：想轻又想挡低频，成分决定论没有答案。超材料的破法直击要害——既然挡不住，就让结构把声波"吞"进去：局域共振让单元在目标频率剧烈振动，把声能耗散在结构内部，单元尺寸与波长脱钩。这正是第一章"结构决定论"在声学域的翻版。

声学域：三套破法

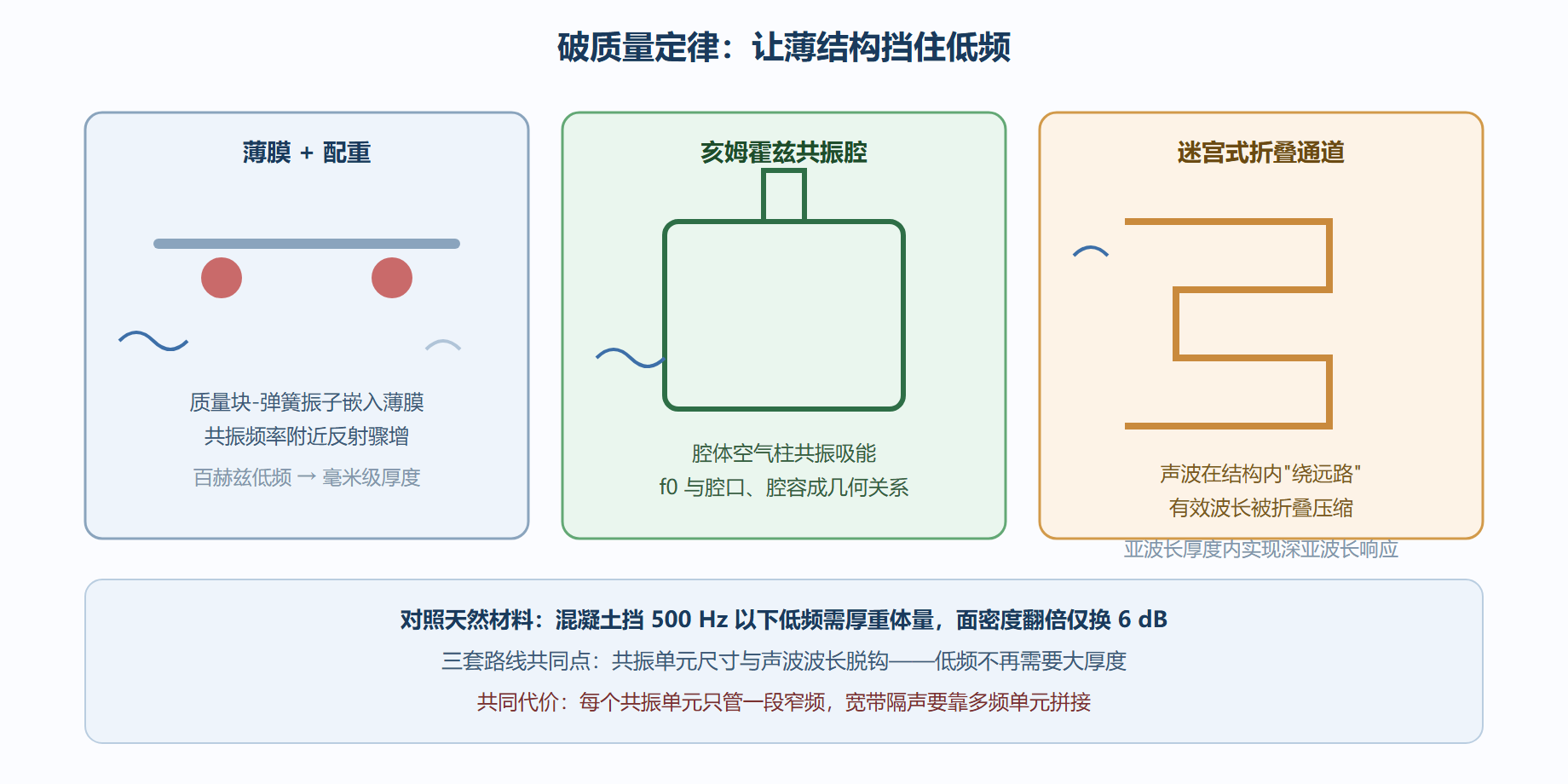

图：低频隔声的三条结构路线

三套路线的参数语言完全同构于第 2.2 节的 LC 账本：薄膜配重是"质量块加弹簧"，对应电感电容；亥姆霍兹腔的共振频率约等于（声速除以二派）乘以根号下（腔口面积除以"腔颈长度乘腔容积"），每一项都是几何；迷宫折叠则更像把"电感"拉长——声波在折叠通道里绕远路，有效波长被结构压缩，亚波长厚度里装下深亚波长的响应。声学域因此成为"四域同构"最漂亮的示范：把电磁域的谐振单元换个物理量，隔声设计就完成了。

声学域自己的代表作还有声学隐身（引导声流绕过目标，2014 年前后的三维宽带演示工作在两千到四千赫兹）与超透镜亚波长聚焦（梯度排列的亚波长圆柱腔），它们与电磁域的隐身斗篷、超透镜一一对应，第 5 章按任务对账。

机械域：张量登场与负泊松比

弹性波比声波多一个身份：它带偏振（纵波与横波），接待参数从标量升级为刚度张量加质量密度。参数升级带来两样新玩具。其一是带隙工程：周期排布的谐振单元能在指定频段禁止弹性波传播，精密仪器隔振台、车辆悬架、航空航天桁架都在用这套语言设计"振动禁区"。其二是负泊松比（拉胀结构）：常规材料受拉变细，泊松比为正；把单元设计成内凹多边形或旋转刚体连接，受拉反而横向膨胀，泊松比可推到负值甚至接近负零点八。负泊松比带来的不只是反直觉——抗凹陷、抗剪切、能量吸收都随之增强，防护头盔与汽车吸能盒已有产品级应用。

💡 关键直觉：声学与机械域的"等效参数"比电磁域更贴直觉——密度就是你搬得动搬不动，刚度就是捏着费不费劲。把电磁域学来的谐振设计翻译成"哪里存动能（质量块）、哪里存势能（弹簧或腔）"，两个域的设计问题就合并成了一道题。

本节要点回顾

• 质量定律困境：低频隔声靠面密度，天然材料无解；局域共振让单元尺寸与波长脱钩，薄结构挡低频成立。
• 三套破法：薄膜配重、亥姆霍兹腔、迷宫折叠——全部是几何定价，与电磁域 LC 账本同构。
• 机械新玩具：刚度张量与质量密度之外，负泊松比是力学域独有的可设计量，防护应用已落地。
• 数字锚点：质量定律面密度翻倍仅换约 6 dB；声学隐身宽带演示在 2–4 kHz；拉胀泊松比可到约 −0.8。

波动三域走完两个。下一节进入最异类的域——热：没有波动、没有相位，连"负热导"都不存在，但流向依然可以被结构编排。

FAQ：声学超材料挡住了声波，那声音的能量去哪了？

守恒问题问得好，答案分两段。谐振单元在共振频率附近把声能"收"进结构——薄膜振动、腔内空气振荡——随后两条出路：一部分经材料的黏滞与阻尼转化为热（这正是"吸收型"隔声的机制），一部分被反射回声源一侧（"反射型"隔声）。传统的多孔吸声材料走的是第一条路的粗放版，超材料把两条路都精细化了：薄膜配重单元以反射为主，阻塞透射通道；迷宫折叠与微穿孔结构以耗散为主，把声能磨碎在通道内。工程上两者常组合使用——先用谐振单元挡住主频，再用耗散层清剿残余。能量始终守恒，只是被结构重新分了账。

延伸对照：隔声任务里新旧方案的"体重对决"

拿办公室隔墙这个具体任务做一次体重对比。传统方案要满足低频隔声指标，轻质加气板往往做不到，得用双层石膏板夹隔音棉甚至实体砖墙——每平方米几十千克起步。声学超材料方案：薄膜配重单元阵列嵌在轻质面板里，针对人声与设备噪声的主频段设计共振，每平方米几千克量级即可达到可比的透射损失。体重差出一个数量级，这正是建筑、交通、航空航天三个行业同时关注声学超材料的原因——减重就是减成本。但复式记账别忘了另一行：谐振单元的隔声窗口按频段定制，宽频噪声需要多组单元拼配，设计复杂度与成本随之上升；低频越低（几十赫兹），需要的等效"弹簧-质量"越柔软，结构实现越难。体重省下来的钱，有一部分要还给设计与工艺。

💡 关键直觉：质量定律的本质是"用惯性硬扛"，超材料的本质是"用共振巧取"——硬扛拼的是体重，巧取拼的是设计。凡是体重受限制的场景（飞行器、车辆、便携设备），巧取就有一票否决级的优势。

延伸对照：带隙的两种出身——布拉格型与局域共振型

机械与声学域的带隙有两种出身，选型时必须分清。布拉格型带隙：源自周期结构对波长的布拉格散射，带隙中心频率对应半波长与晶格常数相当——带隙频率越高需要的晶格越小，低频带隙要求笨重的宏观周期，工程上不友好。局域共振型带隙：源自单元的内部谐振，带隙频率由谐振决定、与晶格常数脱钩——用厘米级单元造百赫兹级的低频带隙成为可能，隔振台与减振结构因此受益。两者还有性格差异：布拉格型带隙对入射方向的覆盖与晶格对称性相关，局域共振型带隙更"全方位"，但品质因数与单元损耗绑定。选型口诀：中高频隔振用布拉格型（结构简单），低频隔振用局域共振型（尺寸可控）——这个选择在声学与机械域完全通用，又一次印证四域同构。

FAQ：隔振与隔声是一回事吗？

不是，差别藏在波的载体里。隔声对付的是空气声——振动经空气传入耳膜，防御围绕声阻抗失配与共振吸收展开，本章三套破法属于这一支。隔振对付的是结构声——振动沿固体构件传播（楼板、机架、底座），防御围绕刚度与质量的编排展开，弹性带隙就是这一支的超材料答案。两者在工程上会流：一台精密设备的安静环境，既要隔空气声（声学行方案）又要隔地基振动（机械行方案），两套参数在同一个底座上协同设计。矩阵的又一实例：同一个"安静"的需求，拆成两行，各用各的语言。
