9.1 求解器监控、初始化与收敛诊断

9.1 求解器监控、初始化与收敛诊断

全书证据链的核心一节：从按下初始化到判定收敛，中间的每一步都该有监控、有判据、有处置预案。本节合并了过程控制的全部动作——怎么初始化才算合理、监控什么才算充分、残差三种形态各意味着什么、卡住与发散时按什么次序排查与加速。第九章的第一关，也是数字风洞验收单的第三关，就在这里签字。

初始化：不是随便填个种子

初始化给迭代一个起点，起点的质量决定前几百步的效率，某些强旋流与浮升力问题里甚至决定能否收敛。Fluent 提供两条常规路线与一条进阶路线。标准初始化用全局常数（典型做法：全场速度取入口速度、压力取出口压力、温度取主流值）铺底；混合初始化由求解器按边界条件自动构造一个满足连续性的势流近似场，多数场景比手填常数更稳，是默认推荐；FMG 初始化（多重网格粗网格预收敛）先用极粗网格把流场拉到物理合理，再插值到工作网格，强旋流、浮升力、复杂燃烧这类"从零迭代很难起步"的场合是救命稻草。

初始化后的第一个动作常被忽略：立即查看初始场云图。压力场有没有量级离谱的区域、温度场是否在物性有效范围内——五秒钟的检查能拦住一半的"一开算就发散"。

监控体系：残差只是第一条证据

残差。度量离散方程在每个单元上的不平衡总量。Fluent 默认归一化处理，判据按方程类型分档：连续性与动量降到千分之一量级、能量降到百万分之一是常规基线，燃烧与辐射方程的绝对量级需要单独看。残差是必要条件不是充分条件——它只说明方程不平衡小，不说明解不再变化。

工程量监测。真正的收敛信号是"你关心的量走平了"：出口压降、壁面最高温度、阻力系数、旋流数，每个项目的验收单都应该列出自己的监测清单，迭代曲线走平且波动小于千分之几才算稳。

通量平衡。质量与能量的总账：进口减出口加源应等于零，净失衡除以总通量应小于千分之一量级。它专抓"残差漂亮但质量偷偷漏了"的假收敛，是验收单上性价比最高的一个检查。

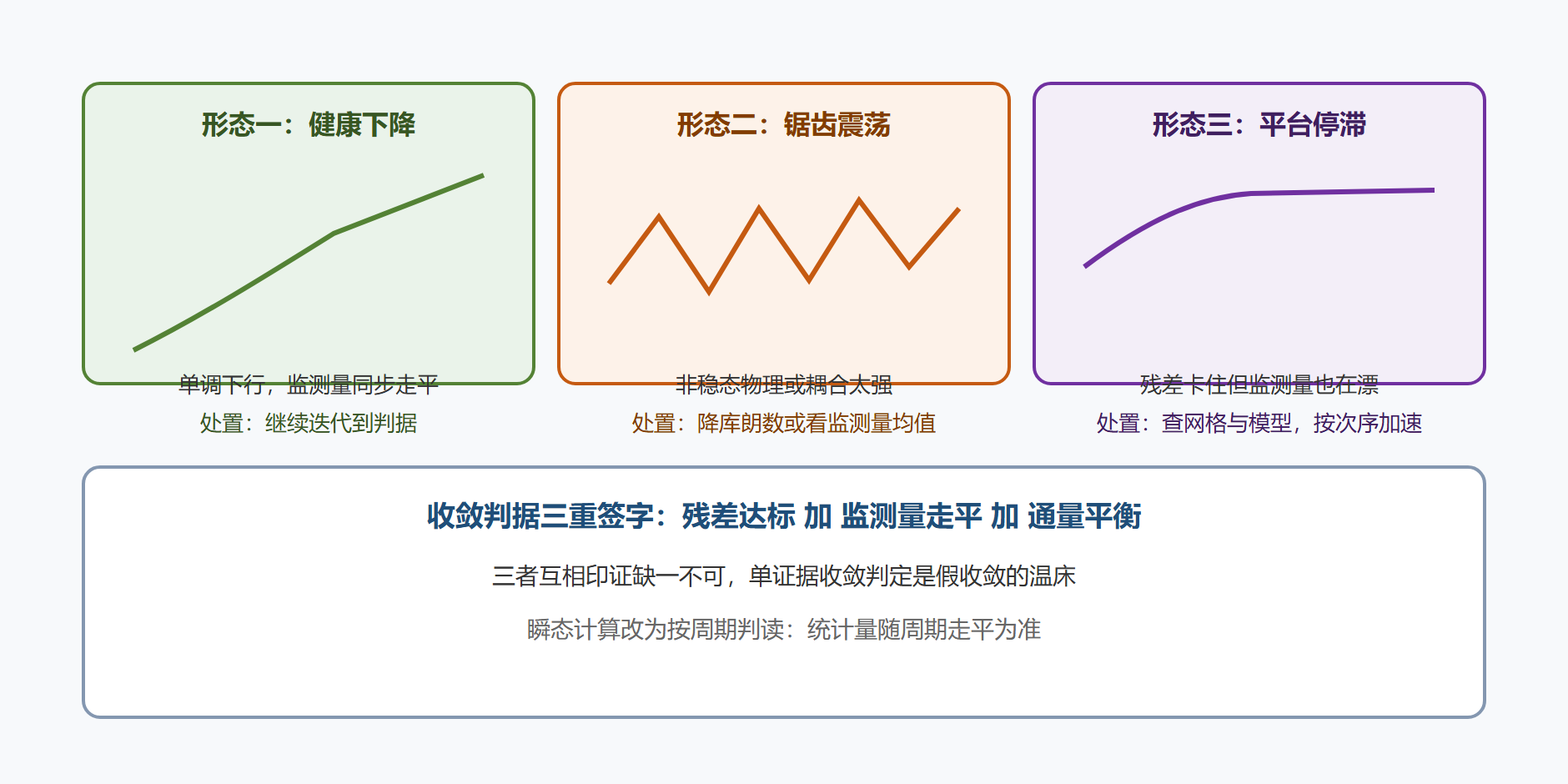

图 9-1：三类残差形态与处置

卡住与发散：按次序排查的清单

发散或停滞时的排查次序，按"便宜的先做"排序。第一步查初始化与物理合理性（初始场云图、物性范围）；第二步降欠松弛因子或库朗数（动量降到零点三、压力零点二，Coupled 降伪瞬态时间步）稳住阵脚；第三步降离散格式（二阶退一阶先拉通流场，再切回来，即"一阶起跑二阶冲刺"）；第四步查网格（负体积、高偏斜度单元局部最小化修正）；第五步查模型配置（边界条件类型、湍流模型与工况匹配、源项量级）；第六步换初始化策略（FMG 预收敛）。每步只动一个变量——一次改三个参数，好结果不知道该归功谁，坏结果不知道该怪谁。

反向的需求是加速：残差达标但步数太多时，先升欠松弛（SIMPLEC 允许更高值）、再试 Coupled 加伪瞬态、必要时用解的延续（casedata 接力，一个工况收敛后作为相邻工况初值）。加速与稳定的操作是同一组旋钮的正反两向，理解机理后就是一回事。

控制台会话：一套可存档的过程控制

> solve/initialize/hybrid-initialization
> solve/monitors/residual/equations
  continuity 1e-3   x-vel 1e-3   y-vel 1e-3   energy 1e-6
> solve/monitors/surface/area-weighted-avg
  场变量：pressure   监测面：outlet    # 工程量监测
> report/definitions/add/flux-report/mass-flow-rate
  进出口流量净差监测                    # 通量平衡哨兵
> solve/iterate 500
> report/fluxes/mass-flow              # 收敛后总账核对
​

会话里的三个报告定义（残差判据、出口压力监测、流量净差）构成了 9.0 图上三级证据的落地形态。把这段流程做成项目模板，每个新案例自动带全套哨兵——第九章的验收纪律就这样变成第十章自动化的素材。

案例：一次假收敛的抓捕

背景。某换热器模型，工程师看到残差全部降到十的负三次方以下、能量降到十的负六次方，判定收敛开始后处理。评审时有人质疑出口温度与热平衡不符。

操作。复查过程记录：残差达标属实，但出口温度监测曲线仍在缓慢爬升（两小时前到两小时后漂移零点四摄氏度），通量报告显示进出口能量净失衡占总换热量的百分之二——典型的"残差达标、解仍在漂"假收敛。

结果。继续迭代两千步后监测量真正走平，失衡降到千分之一以下；前后两版的传热系数结论相差百分之三，恰好够翻转一个设计判断。

解读。假收敛的杀伤力在于它披着合规外衣：残差判据本身没错，错在把必要条件当了充分条件。三重签字的每一条都在案例里得到了验证——没有监测量与通量平衡，残差会撒谎而不留痕迹。

变式。瞬态计算的"收敛"换成周期性判读：统计量（时均阻力、周期幅值）随周期数走平为准；滑移网格与非定常载荷问题还要确认采样覆盖了足够多周期（低频脉动的周期可能远超直觉）。

收敛诊断问答与判据表

残差降到多少算数。基线是连续性与动量千分之一、能量百万分之一，但真正的判读是趋势加绝对水平联合看：卡在千分之五但监测量走平、通量平衡达标，比残差降到千分之一而监测量还在漂更接近收敛。

欠松弛因子一动残差就跳，正常吗。正常：欠松弛改变的是迭代路径不是物理解。判断标准是最终的证据链，而不是路径上的抖动；同样的道理适用于算法切换。

为什么报告的残差与同事的不一样。残差是归一化数字，归一化基准与初始化历史都会影响它的绝对值——比较残差只在同一任务同一历史内有意义，跨任务比较没有语义。

收敛判据与处置速查：

本节验收点

• 初始化方法与初始场云图检查已执行并记录。
• 监测清单包含工程量与通量平衡，不只看残差。
• 三重签字齐备：残差、监测量、通量平衡，证据链截图入档。
• 排查与加速按清单次序执行，每步只动一个变量。
