9.2 验证与确认

9.2 验证与确认

收敛只是过程合格，本节处理结果审计：验证（verification）回答"方程解对了吗"——网格无关性与离散误差带；确认（validation）回答"方程对了吗"——与实验或理论解对表。两问合起来，才构成数字风洞验收单的最后一栏签字。这是全书的方法论顶点：前面七章的每个配置，都会在这一节被问一句"凭什么信"。

验证：网格收敛性研究与 GCI

离散误差是数值解与精确解（同一方程）之差，它的标准审讯方式是网格收敛性研究：三套系统加密的网格各算一遍，观察关键量的收敛行为，再用 Richardson 外推估计精确解并给出网格收敛指数（GCI）。流程固定五步：

第一步，选关键量：验收单签字的量（阻力、压降、换热系数），不是全场云图。第二步，定加密比：相邻网格的特征尺寸比 r 取一点三左右，网格量约各差一倍以上，三套起步。第三步，配齐各套网格的口径：边界层、加密区按比例整体缩放，只加密一个区域不叫网格研究。第四步，同收敛判据各算一遍。第五步，计算观察收敛阶 p 与 GCI：相邻解的差异 epsilon 加外推，GCI 约等于安全系数（工程取一点二五）乘相对误差除以（r 的 p 次方减一）。工程验收惯例：关键量的 GCI 低于百分之一到五视为网格无关，报告里同时给出误差带。

GCI 的正确用法是当误差带用："压降为十二点四千帕，GCI 百分之二点一"比"压降为十二点四千帕"多出的不只是数字，是可辩护性——评审问"网格够不够细"，答案是一个量化的区间而不是"应该够了吧"。

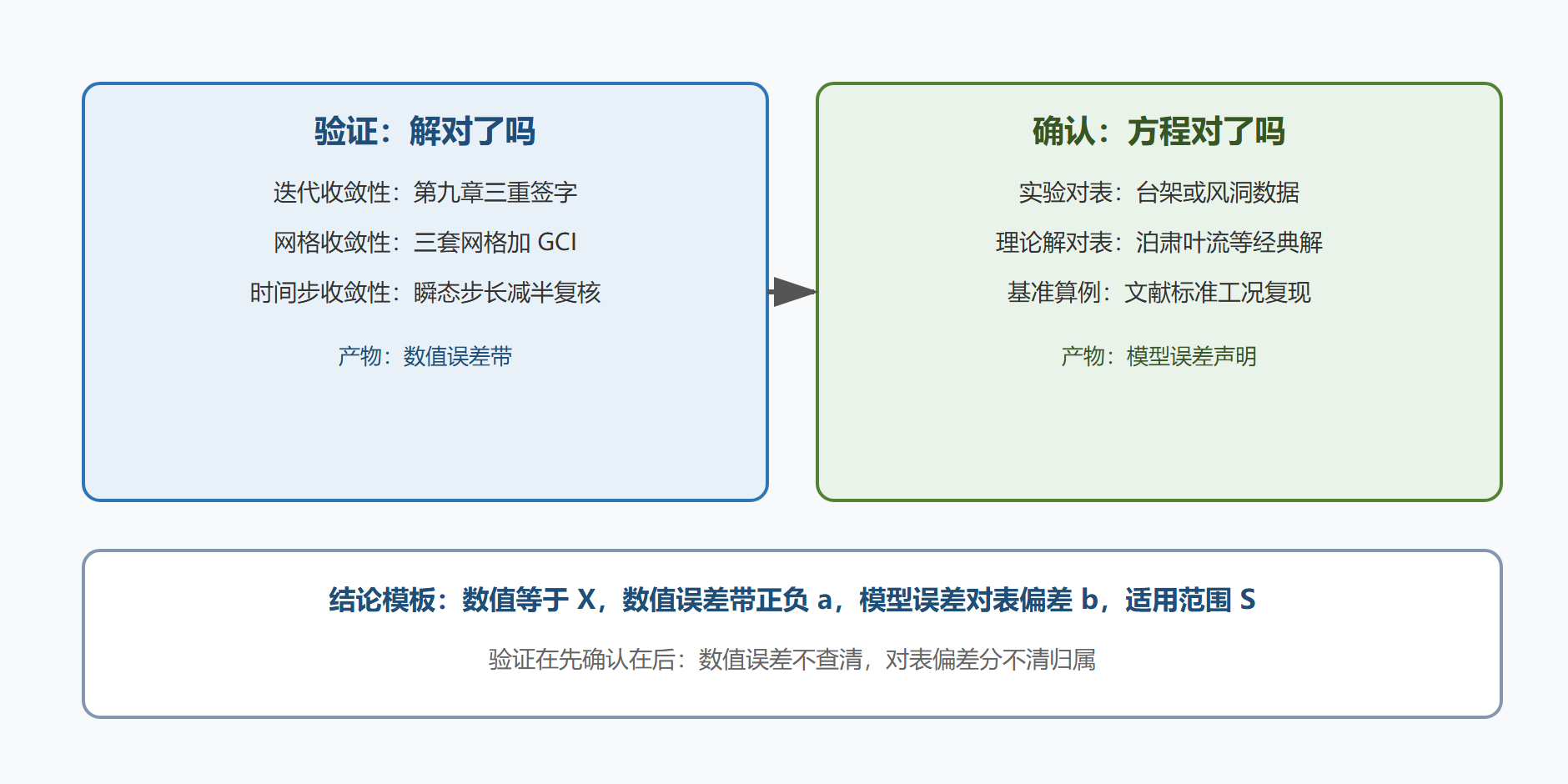

图 9-2：验证与确认的分工

确认：与真实世界对账

确认的对表对象按可信度排序：专为本任务做的实验（金标准）、公开发表的同构型实验数据、经典理论解（充分发展管流的泊肃叶解、绕圆柱的阻力系数-雷诺数曲线）、行业基准算例库。对表的纪律有三条。其一，对表量选"模型敏感量"：用湍流模型就该对分离点与压力分布，而不是只对总阻力。其二，偏差要拆账：数值误差带（GCI 给出）从总偏差里扣除，剩下的才是模型误差——不拆账会把数值问题错诊成模型问题。其三，适用范围声明：确认在什么雷诺数、什么工况段成立，结论不外推出验证过的区间。

完整算例：方管绕流的验证确认全流程

背景。新人培训科目：二维方柱绕流，计算斯特劳哈尔数与阻力系数，与经典实验数据对表。麻雀虽小，两关全有。

操作与结果。验证段：三套网格（粗中细，单元数约按一比二点二比五加密，r 约一点三），阻力系数分别为一点五四、一点四九、一点四七；观察收敛良好，外推估计约一点四六，最细网格 GCI 约百分之三点二——误差带可接受，但中等网格与细网格差距已小于 GCI，生产用中等网格即可，省下的算力投入瞬态采样。确认段：阻力系数一点四七对文献值约一点四七至一点五零（随雷诺数区间），偏差在百分之一内；斯特劳哈尔数零点一三二对文献零点一二至零点一六区间，落位合理；旋涡脱落频率的瞬态统计用了超过一百个脱落周期，统计误差随采样延长收敛。

解读。这个科目的教学价值在"流程完整性"：误差带与结论同交付、数值与模型误差分账、采样充分性论证。放到工程里，同一套流程只是把方柱换成散热器或翼型，纪律不变——确认不是一次性动作，而是每个新构型开工前的标定环节。

变式。缺乏实验数据的全新产品，确认退而求其次：部件级对表（换热器芯子有数据、整机没有，先对芯子）加跨方法互证（同一子系统用不同模型或网格拓扑复算，结果互相咬合提高信心）。跨方法互证的证据强度弱于实验，报告里要如实降级表述。

验证确认问答与实施表

三套网格之外的工况也要做网格研究吗。不需要全做，但要"锚点工况"：在代表性最不利的工况上做完整 GCI，其余工况沿用网格口径并抽查——全做是浪费，不做是裸奔。

GCI 算出来是负的或超预期怎么办。非单调收敛说明网格族之间不成系统：加密不均匀、某套网格质量掉档、或解处于非稳态被稳态硬解。先修网格族的一致性，再谈 GCI。

实验对表差多少能接受。没有统一数字，接受度由误差带与决策敏感度共同决定：结论翻转的临界差值之内必须较真，远离临界差值的偏差按工程精度要求放行——先定"多大算错"，再谈"错了多少"。

验证确认实施清单：

关于误差带的使用再补一个评审实战技巧：给出误差带的同时给出"结论对误差带的稳健性"。举例：两方案压降差百分之八、各自 GCI 百分之二——差值大于误差带，排序结论稳健；若差值只有百分之一点五而误差带各百分之二，排序结论就不该进报告，只能写"两方案在数值误差带内无差异"。同一套数据，稳健性声明决定它能不能支撑决策。这也是为什么成熟的仿真报告敢写"无法区分"——敢于承认误差带内的平局，正是数字风洞区别于云图展示的标志。

关于验证资料的沉淀再补一段：网格收敛性研究是典型的"一次性投入、多次复利"的资产。第一次为一个产品线做 GCI 时，你得到的不只是一个误差带，还有"网格口径与误差的对应关系"——同系列几何在相近雷诺数下，这个关系可以复用，后续项目直接按目标误差反推网格规模，省去整套网格研究。把它做成一页"网格规模-误差"速查表放进模板库，产品线里每个新项目开工时先查表再划网格。验证的最高形态不是每个项目都做全流程，而是让历史验证替未来项目付账——这正是第九章纪律与第十一章组织能力的接缝。

还有一个关于对表数据的常见坑要单独提醒：确认用的实验数据自身也有不确定度。风洞的阻塞修正、传感器的标定期、试验工况与仿真工况的微小错位（温度差几度、雷诺数差百分之几），都会以"模型误差"的面目出现在对表偏差里。规范的报告在引用实验数据时同时声明其不确定度，并把仿真误差带与实验误差带合并成总偏差区间——两带不交叠才是真正意义的"对不上"。这个习惯把"我们和实验差了百分之五"这类无主纠纷，变成"仿真带加实验带覆盖了差异"或"确实存在未解释偏差"的清晰判断。对表的对，是对到误差带上，不是对到小数点上。

本节验收点

• 关键工程量完成三套网格以上的收敛性研究，GCI 误差带入报告。
• 确认对表选了模型敏感量，数值与模型误差分账拆解。
• 结论带适用范围声明，未外推出验证区间。
• 无实验数据任务执行了部件级对表或跨方法互证，证据等级如实标注。
