2.1 应用软件层ASW

2.1 应用软件层 ASW

本节摘要：应用软件层是功能逻辑的主权域。每个软件组件用端口说话，用运行实体干活，不把自己挂到中断向量上。读完应能划分传感器、执行器、应用、组合四类组件，并说明“功能复用”到底复用的是什么——不是 C 文件拷贝，而是带着契约搬家的黑盒。

先说结论

阅读完本节，你应当能够：

1. 用逻辑主权、接口主权、执行主权解释组件边界。
2. 为一项整车功能草拟组件切分，并标出端口方向。
3. 区分运行实体与操作系统任务。
4. 指出越层访问会如何毁掉复用和安全分析。

一、功能为什么必须有主权边界

传统控制器开发里，应用逻辑像藤蔓缠在驱动上。模数转换结果丢进全局变量，脉宽占空比由一串分支硬算，故障标志散落在几十个源文件。单一车型、有限功能时还能活。当一辆车要集成几十个控制器、两千项量级的功能需求、远程升级和高等级功能安全时，藤蔓会变成系统性风险：谁也说不清“这段内存是谁的”，换芯片时功能代码和寄存器代码必须一起死。

应用软件层要做的，不是把业务代码搬进一个新目录，而是划出三条主权。

逻辑主权：一个功能单元封装成独立组件，内部实现对外不可见。另一个组件不能直接摸它的静态变量，也不能跳过端口调用它的私有函数。这是责任边界，不只是封装技巧。

接口主权：组件之间的一切交互必须经端口和接口。接口写在描述文件里，带数据类型、通信语义、时序和错误处理。它像一份合同，越界在集成期就应被拦住，而不是在试车场上用示波器找。

执行主权：组件代码不直接挂到任务或中断。运行时环境根据配置，把运行实体映射到任务、中断或定时回调。同一段控制逻辑，在不同硬件上可以被放到周期任务或事件任务里。功能与执行时机解开。

三条主权合在一起，应用层才像议会大厅：各功能域提交组件，经端口辩论，由运行时环境分配发言时段。没有谁能擅自插话。一个验证过的电池热管理组件，才有可能不改源码就迁到不同动力平台，只改端口连接和配置。

二、组件不是函数，运行实体不是线程

初学者容易把软件组件理解成“一个 C 文件加几个函数”。组件是架构对象。它有实例、有端口、有内部行为。同一类组件可以在系统里出现多个实例，比如四个轮速相关实例。实例之间靠端口连，不靠包含头文件。

运行实体是组件内部可被调度的片段。它由事件触发：周期到了、数据来了、模式切了、操作被调用了。它不是操作系统意义上的线程。多个运行实体可以被塞进同一个任务，按配置顺序执行；一个运行实体不应自己去开线程。Classic 的实时性很大程度靠这种“编译期排好队”，而不是运行时再商量。

端口分提供方和请求方，接口分发送-接收与客户-服务器。发送-接收适合信号：车速、温度、开关状态，可排队或覆盖，可带无效值。客户-服务器适合操作：请求一次诊断服务、请求一次模式切换。选错接口类型，后面通信栈会被迫做别扭的映射，应用也会在“这到底是状态还是一次动作”上吵架。

组合组件把若干子组件包在一起，对外仍是端口。它适合表达一个功能域的内部结构，同时不把内部连线暴露给整车。切分过细，端口数量爆炸，RTE 生成代码变肥；切分过粗，复用和安全等级分解做不下去。工程上常见的起点是：一个可独立测试、可独立标定、可独立分配安全等级的功能块，作为一个组件。

三、接口契约里藏着安全

端口上的数据类型不是“无符号十六位”这么简单。它应带单位、范围、无效编码、换算。功能安全分析要问：这个值坏了系统能否检测。若无效状态没声明，检测覆盖率的分子会凭空消失。模式接口同样关键：组件在“行车 / 诊断 / 刷写”下行为不同，模式必须作为一等公民进描述，而不是靠一个全局标志口口相传。

可复用的真实含义在这里显形。Vector 调研里应用层复用率约百分之十二点四，仍然偏低，但已经高于基础软件。原因之一是功能差异真实存在；原因之二是很多“组件”其实仍在越层，带着板级假设搬家。复用测的是契约纯度：端口是否自洽，运行实体是否不依赖某颗芯片的中断号。纯度不够，所谓平台化只是复制工程。

再看一个具体切分。电子稳定控制里，轮速采集、横摆估计、制动压力请求、灯和仪表提示，不必塞进同一个组件。采集靠近传感器组件，估计和应用组件做控制律，压力请求走向执行器组件，提示走一个对车身或仪表的发送端口。切分之后，横摆估计才可能在不同制动执行器方案间复用。切分之前，它和某家阀的驱动缠在一起，复用只是愿望。

/* 概念示意：应用只看见端口，看不见总线 */
void ABS_Runnable_10ms(void)
{
    uint16 speed;
    /* 读端口，不读寄存器 */
    Rte_Read_WheelSpeed_Value(&speed);
    if (speed == INVALID_SPEED) {
        Rte_Call_Fim_GetPermission();
        return;
    }
    Rte_Write_BrakeRequest_Value(compute(speed));
}
​

这段代码不是可编译的工程模板，它只强调一件事：应用的世界里只有端口和明确的服务调用。出现寄存器地址，坐标系就已经塌了。

⚠️ 常见坑：为了“跑得快”，把多个功能塞进一个运行实体，再用全局变量私通。截止期暂时满足，安全等级分解和测试隔离会一起失败。
💡 关键直觉：组件边界是给十年后的换芯片和换供应商准备的，不是给今天的目录树准备的。

四、执行主权如何落到调度

运行实体最终要在任务里跑。映射关系由配置决定：周期十毫秒的运行实体进十毫秒任务；由数据到达触发的运行实体可能进事件任务。映射一旦写进描述，调度分析才有输入。应用作者若在运行实体里死等一个标志，等于自己发明了一套调度，和操作系统抢权。

互斥区保护共享数据。Classic 强调静态：哪些运行实体互斥，应在配置里声明，而不是运行时随便加锁。锁用错优先级，可能引入优先级反转；不声明互斥，多核或抢占下会出现撕裂的信号。这些都是应用层设计问题，不能等集成测试再撞。

还有端口的数据一致性。一个运行实体在一个周期内多次读同一信号，配置可以要求读到同一快照，也可以允许读到更新中的值。控制律通常需要快照。这个选择必须显式，否则两个工程师会各自假设，路上再争论“偶发跳变”。

功能需求
  └─ 切成组件（可测、可标定、可定安全等级）
        └─ 声明端口与数据类型
              └─ 声明运行实体与触发
                    └─ 映射到任务（交给 RTE/OS 配置）
​

五、评审时怎么问应用层

设计评审不必先问算法漂不漂亮。先问四个问题。这个组件的端口是否覆盖了它对外的全部依赖？有没有隐藏的全局或驱动调用？运行实体的触发是否写得出来，最坏执行时间有没有预算？安全等级是否和它访问的数据一致，有没有高安全数据被低安全组件随便写？

问完这四个，算法讨论才有意义。否则你会看到一份很聪明的控制律，住在一个没有主权的房间里。换供应商时，聪明会留在原房间，走不出来。

第 3 章的通信栈会把跨 ECU 的发送-接收变成帧。对应用作者，那应当仍然是同一个写端口。若你发现必须在应用里指定帧标识符，说明接口主权已经被打破，问题不在通信栈，在应用层设计。

六、端口数据类型和物理换算

描述里常见的换算是：物理值等于原始值乘比例再加偏移。看起来像小学算术，却是跨供应商协作的地雷。一家用千米每小时、比例一，另一家用米每秒、比例零点零二七八，两边都说自己是无符号十六位。运行时环境会连通，仪表会骗人。所以接口评审要盯单位和比例，而不是盯类型名。无效值同样：用全一表示无效，还是用某个约定编码，必须写进描述，功能安全分析才有“可检测”的分子。

发送-接收还可以选排队或覆盖。开关事件常要排队，避免连按两次只留下最后一次；车速常要覆盖，只要最新。选错会在堵车或颠簸时出现“偶发逻辑”。这些不是实现细节，是应用层主权里的合同条款。合同不写，集成时会变成两个人的性格之争。

组合组件适合把一个功能域的内部连线藏起来。对外只露出域需要的端口，对内仍保持可测的子组件。切分过细时，组合是止血；切分过粗时，应先拆再组合，而不是用组合把大杂烩合法化。合法化的大杂烩在安全等级分解时会露出原形：你无法证明氛围灯代码碰不到制动缓冲。

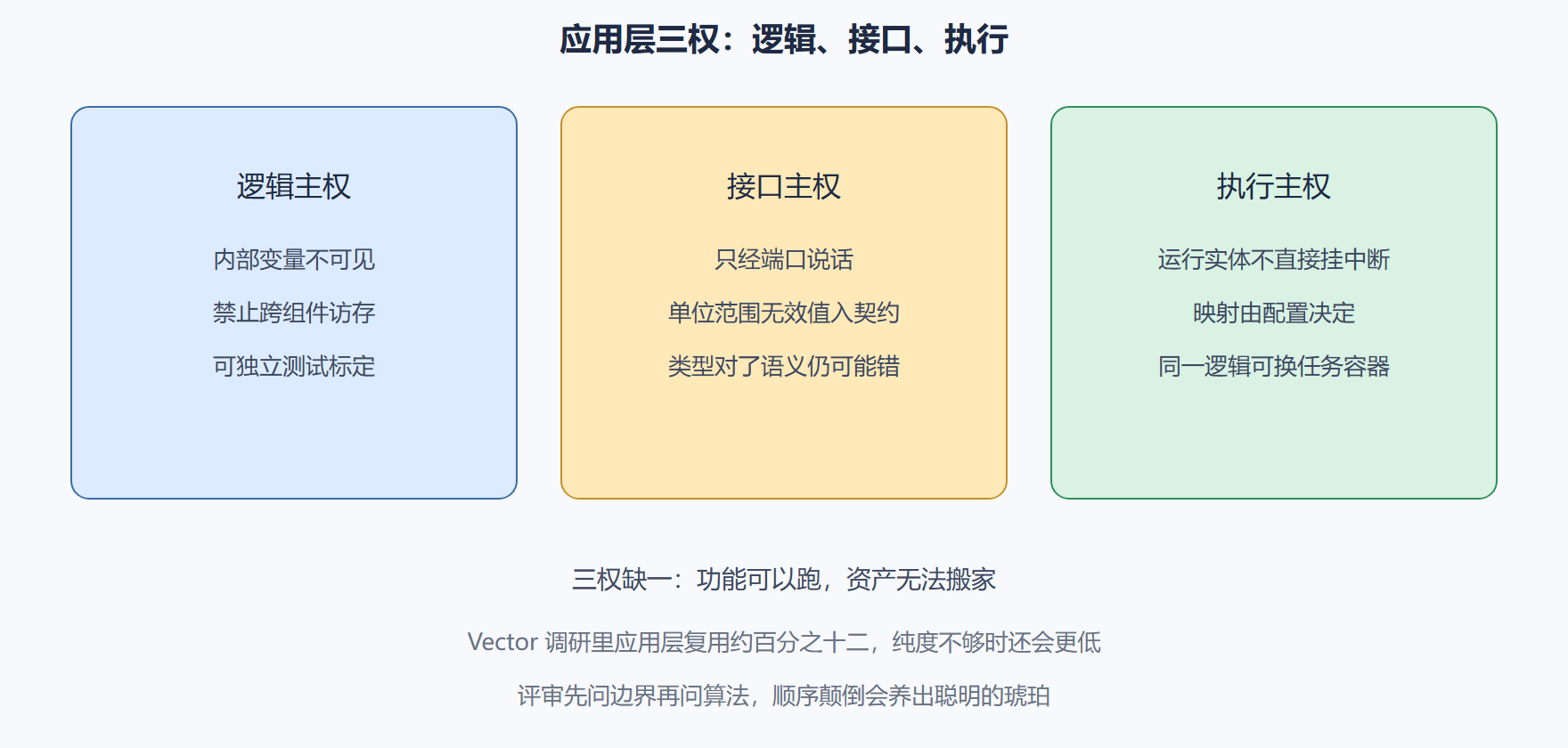

图：组件主权三边界

标定参数也属于组件主权。可标定数据应声明在组件描述里，由存储栈按标识读写，而不是在源码里写死魔术数再靠同事口头同步。口头同步的标定在换供应商时会失踪，失踪后控制律仍在，特性已经变了。特性变了却端口未变，是最难发现的越权：看起来接口纯洁，行为已经私有化。私有化的行为无法随组件搬家，复用率就会停在调研里的个位数。

本章回顾

• 三条主权：逻辑封装、端口契约、执行映射，缺一就回到藤蔓式开发。
• 组件是架构对象：实例化、可连接、可定安全等级，不是随便一个源文件。
• 运行实体不是线程：它是可被塞进任务的片段，触发必须声明。
• 接口类型要选对：信号用发送-接收，动作用客户-服务器。
• 复用测契约纯度：越层的组件无法搬家。
• 评审先问边界：再问算法。

下一节看翻译官：虚拟功能总线如何变成这一颗 ECU 上可链接的 RTE 代码。
