3.1 经典CAN帧结构逐字段拆解

3.1 经典CAN帧结构逐字段拆解

本节摘要：本章从帧结构开始。本节把标准数据帧从帧首到帧尾逐字段摊开，讲清每个字段的位数与职责，顺带把位填充规则并入——填充不是独立机制，而是为帧结构服务的边沿保障。学完本节，任何一帧经典CAN报文在你眼中都不再是黑盒。

把帧摊开，CAN共有帧类型：数据帧、远程帧、错误帧、过载帧。工程中百分之九十九的流量是数据帧，本节以它为主线；远程帧在现代车载网络中已很少使用，错误帧留给第4章。拆解的标准数据帧包括帧首、仲裁场、控制场、数据场、校验场、应答场、帧尾与帧间空间，下面按发送顺序逐段过。

帧的解剖图

先给全景。一帧标准数据帧（十一位标识符版本）的字段序列如下表，括号内为位数。

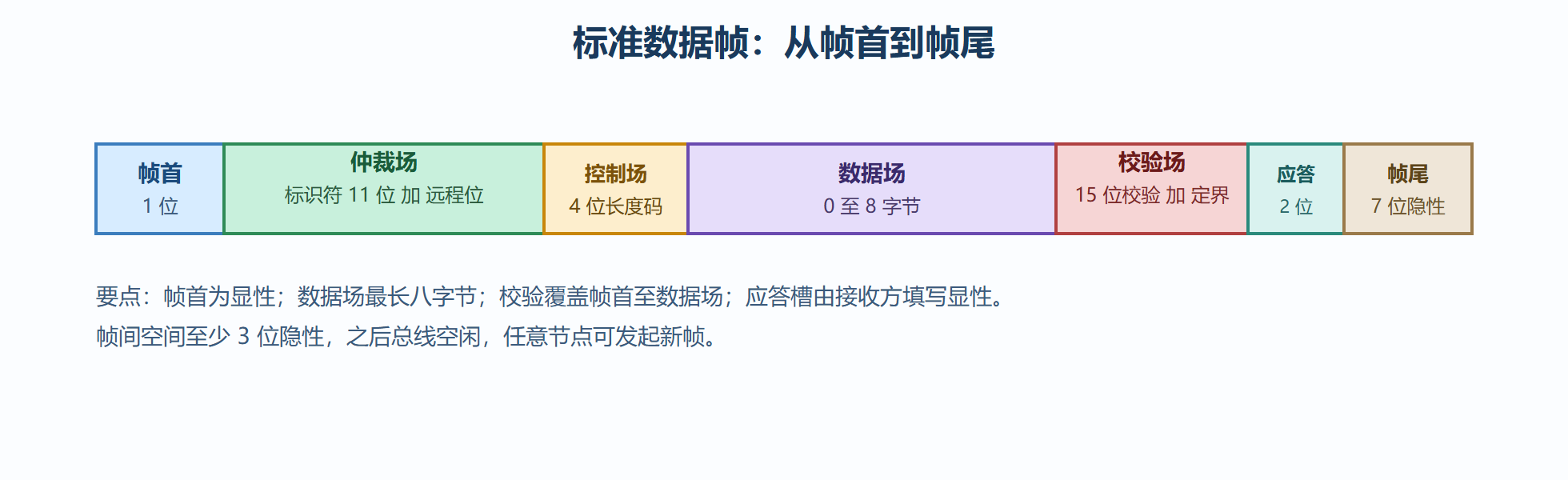

图3-1 标准数据帧字段序列

逐个字段过一遍。帧首是一个显性位，作用类似会场主持人敲桌：全总线由此对齐位边界（第2章的硬同步就发生在这里）。仲裁场携带十一位标识符加一位远程请求标志；标识符既是报文身份也是优先级，数值越小优先级越高。控制场里最重要的是四位数据长度码，取值零到八，声明数据场的字节数。数据场是有效载荷，长度必须与长度码一致，这是格式检查的对象之一。校验场用十五位循环冗余校验保护帧首到数据场的全部内容，后随一位隐性定界符。应答场包含一位应答槽加一位定界符：接收成功的节点在应答槽输出显性，发送方读到显性即确认至少有一个接收者。帧尾为七位连续隐性，加上帧间空间的三位隐性，凑足十个隐性位才允许发送下一帧。

扩展帧的差异只在仲裁场：标识符扩到二十九位，并用替代远程请求位与标识符扩展位两根"旗杆"声明格式。控制器靠这两位区分十一位与二十九位帧，因此两者可在同一总线共存——但同一条报文绝不允许在两种格式间随意切换，混用会让滤波器配置成倍复杂，工程规范通常规定一个网络只用一种格式。

位填充：为边沿密度服务

CAN采用非归零编码，比特值不体现在跳变上，同步只能依靠位边沿。如果一长串同值比特连续出现，总线上没有边沿，接收方的重同步就失去输入，晶振偏差会持续累积。位填充的对策简单粗暴：发送方在连续五个同值比特后自动插入一个反值比特，接收方自动剔除。规则适用于帧首到校验场序列的全段；CRC定界符之后不再填充，帧尾的七个隐性位靠帧间空间的保证维持长度语义。

填充有两个容易被忽视的工程影响。其一，帧长不确定：同一标识符的报文，因数据内容不同，填充位数不同，总传输位数在某个区间内浮动——做负载率估算时要用最坏情况（这一笔账第5章细算）。其二，排错时的信号特征：错误帧计数暴增而示波器波形看似正常时，填充错误是嫌疑之一，它往往指向采样点偏差或干扰，而不是数据内容。

案例：手工拆一帧报文

背景：调试台上抓到一帧报文，candump 显示 can0 0x1A8 [8] 07 D0 11 00 00 00 00 FF，需要确认它符合帧结构预期。操作：0x1A8 是十一位标识符的十六进制记法，展开为二进制是 001 1010 1000，首位是零，说明标识符最高位先发显性——这是电机控制类报文常见的中高优先级区间；数据场八字节，第一个字节 07 D0 若按大端十六位解析是两千，乘以缩放因子零点零一就是每分钟二十转的实际转速量级（具体缩放由DBC定义，第3.3节实战）。结果：字段完整、长度码与数据场一致，帧本身无异常。解读：手工拆解的价值不在于算得多快，而在于面对异常报文时能逐字段定位——长度码与实际不符是格式错误，标识符不在分配表内是配置错误，数据场数值超物理范围是发送方软件错误。变式：如果抓到 0x1A8 [2] 07 D0 这样的短数据场，别急着判错——长度码声明为二，总线逻辑上完全合法，多半是同一标识符承载了多种可变长消息，需要查通信矩阵确认。

两个配角：远程帧与过载帧

数据帧之外还有两种低存在感的帧类型。远程帧：与数据帧同构但数据场为零，远程请求位置一，含义是"持有此标识符数据的节点，请发送该数据"。它设计于集中轮询的场景，如今在车载网络里几乎绝迹——现代矩阵直接让数据持有者周期广播，不再需要拉取式请求，一来省去等待，二来避免远程帧与数据帧的仲裁竞争。读老资料时别被它迷惑，新平台设计里可以当它不存在。

过载帧：接收方来不及处理时插入的总线"暂停"信号，结构是显性标志加定界符。它的存在感同样在下降——现代控制器处理能力远超总线速率，过载场景罕见，规范也严格限制其使用条件，防止接收方滥用它霸占总线。认识它的意义主要在于读协议文档与排查历史设计，新项目不必为它预留任何精力。

配角讲完，回头补一个数据帧的细节：数据场字节的发送顺序是先高字节后低字节（大端基调），但信号在字节内的位排布由通信矩阵自定——这正是3.3节字节序问题的协议根源。协议只保证"字节按序完整到达"，字节之内怎么解释，是矩阵与DBC的事。分清这两层，帧结构的知识才算闭环。

帧传输时间的速算

最后给一个工程速算：标准帧八字节加较坏填充，全帧约一百三十到一百三十五位；在五百千比特速率下，一帧占用约零点二六毫秒。这个数字建议背下来——评估任何新报文对总线的冲击，先用它乘频率得出粗略占用率，再决定是否需要精确计算。速算与精算的关系，就像估尺与卡尺：方向判断用前者，交付承诺用后者。本节与3.3、5.3两节连起来看：帧长决定单帧时间，帧数决定负载水位，三节共享同一套位算术。

顺带一个字段记忆窍门：把帧尾加帧间空间的十位隐性看作"会场散会间隔"——它保证所有节点都确认帧已结束、总线已空闲，随后才轮到下一轮发言。把每个字段的位数与作用挂在这个会场景象上，帧结构就不需要死记。复习时可以自测：合上资料，默画一遍从帧首到帧尾的字段序列，再对照本节的解剖图查漏——能默画的人，才具备在无工具环境下判断报文合法性的能力。

本节要点回顾

• 标准数据帧的字段序列：帧首、仲裁场、控制场、数据场、校验场、应答场、帧尾，各司其职，边界由格式硬性规定。
• 标识符身兼三职：身份、优先级、过滤依据，这是"以发送者为中心"设计的核心。
• 位填充保边沿密度：连续五位同值插一反值，帧长因此浮动，负载率估算须按最坏情况。
• 扩展帧与标准帧靠旗杆位共存：同一网络统一格式是工程纪律，不是协议强制。
• 手工拆帧是排错基本功：逐字段核对能把异常归位到格式、配置或应用三层。

帧的长相清楚了。下一章看动态：当两个节点同时把帧发上线，总线如何在不损一帧的前提下分出先后。
