3.2 非破坏性仲裁：ID小者先行

3.2 非破坏性仲裁：ID小者先行

本节摘要：多主总线的命门是冲突。本节讲CAN的回答——逐位非破坏性仲裁：冲突在比特层面被化解，胜者无损继续，败者自动退避重试。本节推演一次完整的仲裁过程，并给出标识符优先级规划的工程原则，这是报文设计与最坏延迟分析的根基。

当两个节点同时开口，会发生什么？以太网经典方案的答案是退避重试：双方都停，各自随机等待再试，冲突的帧全部作废。CAN不能接受这个答案——制动报文不可能"随缘重发"。它的方案是：让冲突在比特层面分出胜负，且不损毁任何一帧，败者的帧完整保留、稍后重发。这套机制的名字就叫非破坏性逐位仲裁。

当两节点同时开口

机制建立在第2章的物理事实上：总线是线与的，任一节点输出显性（零），总线就是显性；显性会压过隐性（一）。仲裁期间，每个发送节点一边输出一边回读总线：如果自己发的是隐性、回读却是显性，说明有更高优先级的报文在场，立即退出发送，转为接收。标识符从最高位开始逐位比较，先出现显性者胜出——数值上等价于：标识符小者胜。

用一个具体推演看清全过程。设节点甲要发标识符 0x15A（二进制 001 0101 1010），节点乙要发 0x123（二进制 001 0010 0011），两者第几位都不让，同时开始发送。

甲在第五位退出时，它刚发出去的四个半比特并不构成废帧——仲裁不是错误，甲只是安静地转成接收，等乙发完、帧间空间过去，再自动重发自己的报文。整个过程没有错误帧、没有重传开销（对胜者而言一帧未损），延迟只等于败者报文剩余部分的发送时间。这就是"非破坏性"三个字的含义。

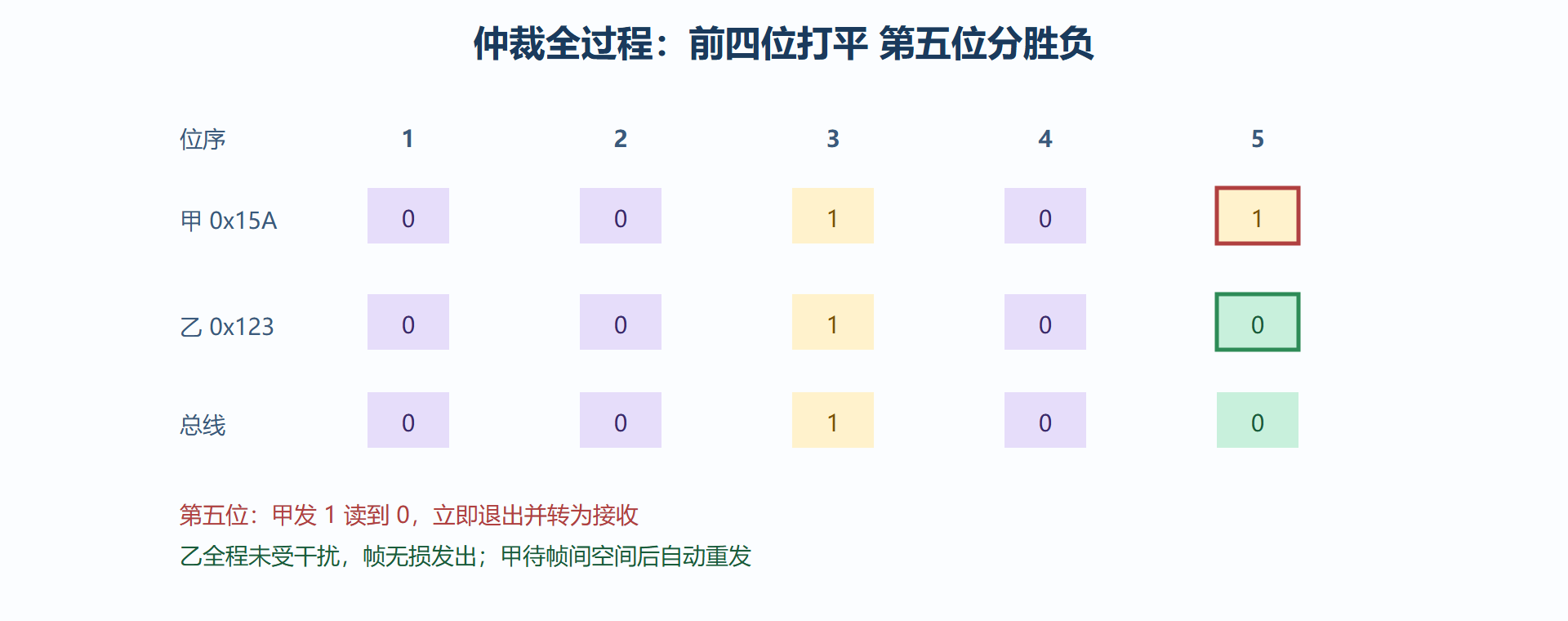

图3-2 逐位仲裁：显性压过隐性的时刻

优先级设计的工程含义

仲裁机制直接把标识符变成了优先级编号，工程上的推论有三条。

第一，标识符分配就是带宽分配。最坏情况下，高优先级报文的发送延迟只受"比它优先级更高的报文排队"影响。设一条报文发送时间为 t，周期为 T，那么它的最坏等待时间近似等于所有更高优先级报文在 T 内的发送时间总和。这个公式是控制周期设计的起点：如果刹车请求的最坏延迟算出来超过执行器允许值，要么提高它的优先级（减小标识符数值），要么减少更高层的报文。

第二，优先级要留给周期敏感信号。新手常见的错误是把大量低频状态报文配上极小的标识符，等真正的高频闭环信号上线时没有优先级空间可分。成熟的做法是按功能域分段规划：安全相关闭环信号占据标识符头部区间，状态与显示类居中，诊断与后台流量垫尾。

第三，同值标识符是灾难。两个节点以相同标识符发送不同数据，仲裁期内双方全程打平，一起发到数据场时逐位冲突、各自检测到位错误、各自发错误帧、各自重试——再冲突，进入无限相互干扰，最终双双走向总线离线。通信矩阵管理里"标识符唯一性检查"是铁律，第7章的功能安全一节还会回到这个话题。

还有一个容易被追问的细节：仲裁只发生在标识符段吗？是的，而且必须如此。仲裁场之后双方标识符一致，进入数据场后若内容不同，冲突无法在"无损"前提下裁决——CAN的选择是让位错误机制接管：检测到发送位与总线不符的节点主动报错重发。这就是为什么通信矩阵要求同标识符报文内容也必须一致，只靠标识符唯一还不够。

最坏延迟怎么算

仲裁机制的数学副产品，是延迟可以预先计算。对一条报文，它的最坏响应时间近似等于：自身发送时间，加上所有更高优先级报文在一个周期内的发送时间总和，再加上探测与同步的少量开销。举例：某制动请求报文发送时间零点三毫秒、周期十毫秒；总线上比它优先级高的报文合计每周期占用两毫秒；则它的最坏响应约两毫秒半——只要执行器允许时限大于此值，设计成立。整套计算的前提全部来自本章：发送时间按3.1的帧长算，干扰集合按本节的优先级定。

这套算法有两个工程提醒。其一，干扰集合要按最坏场景枚举：诊断报文、网络管理报文这些"偶发成员"必须计入，漏掉它们是最坏延迟失真的头号原因。其二，算出的最坏值用于承诺，均值只能用于观察——拿仿真平均值去向执行器团队担保时限，是评审会上最容易被抓到的把柄。5.3节的负载率是这道题的粗筛版：负载率超标，最坏延迟必然不可控；负载率健康，仍要做这道精算，两者不可互相替代。

优先级规划的实战分档

给出一个可直接套用的分档参考。标识符空间按功能分四档：第一档给安全闭环信号——制动、转向、稳定控制的请求与反馈，要求最坏延迟最小；第二档给动力与底盘的常规控制信号，周期毫秒到十毫秒级；第三档给状态与显示类信号，周期几十毫秒，晚一点无碍；第四档给诊断、刷写、后台数据，属于"有空再发"。四档之间留出空隙，为后续车型增加信号预留插入空间——矩阵是活文档，一次把标识符用满是典型的短视设计。

跨档的实战原则还有一条：宁可用低优先级加高频率，也不用高优先级保普通信号——把普通信号塞进第一档，会整体抬高安全信号的最坏延迟。优先级是全总线共享的稀缺资源，分配纪律要像预算一样管理。

还有一个容易被忽略的细节：仲裁与位填充是联动的。仲裁期内双方都在发送标识符，填充规则照常生效——标识符超过五位同值同样要插入填充位，因此仲裁的实际长度会随标识符内容浮动。规划标识符时避开大段同值图案，既能减少填充开销，也让仲裁时序更平稳。这类细节数量不多，却是"读过协议"与"用过协议"的分水岭。

本节要点回顾

• 非破坏性仲裁分胜负不损帧：败者转接收、稍后自动重发，胜者全程无感，延迟可计算。
• 裁决规则一句话：标识符从高位逐位比较，显性压过隐性，数值小者胜。
• 标识符分配等于带宽分配：最坏延迟由更高优先级报文的排队决定，安全信号要占头部区间。
• 同标识符冲突是自我毁灭：仲裁场打平的双方会在数据场互撕直至离线，标识符唯一性是矩阵管理的铁律。

帧与仲裁的静态与动态规则都齐了。下一节换上工具：抓一段真实报文，把十六进制还原成转速、温度这些看得懂的物理量。
