5.1 CAN FD：双速率切换与64字节载荷

5.1 CAN FD：双速率切换与64字节载荷

本节摘要：本节拆解CAN FD的两个核心动作——载荷扩到六十四字节、数据段动态提速到每秒数兆比特，并解释它如何做到对老节点隐身。FD是三代协议里工程落地最多的一代，本节的时序新要求（环路延迟补偿、二次采样点）也是硬件选型的高频考点。

变速的那一段，是对FD最准确的概括。经典CAN全帧一个速率，FD把它劈成两半：仲裁段沿用经典速率——因为仲裁要照顾总线上最慢的节点；数据段切换到数倍速率——此时胜者已定，无需再照顾仲裁公平。速率切换发生在帧头新插入的一个控制位上，整个过程对不参与通信的老节点几乎不可见。本节把这次"变速"的机制与代价讲透。

帧结构的手术刀

FD帧相对经典帧动了四处手术，全部集中在帧头与帧尾。

第一处，保留位征用。经典帧控制场里本有两个保留位，FD征用为扩展数据长度位（EDL）与变速位（BRS）。EDL声明"这是FD帧"，老节点把它当保留位忽略；BRS声明"从下一位起数据段提速"，在它之后帧立即切换到数据段速率。第二处，数据长度码扩容：四位长度码的可取值从八字节扩到六十四字节，且按非线性档位映射（十二、十六、二十、二十四、三十二、四十八、六十四），以优化校验码分组。第三处，校验换算法：数据段不超过十六字节用十七位校验，超过则用二十一位，保证提速扩容后仍维持足够汉明距离。第四处，新增错误状态指示位与更严格的固定填充位规则（填充间隔从四位收紧，且校验序列也要填充）。

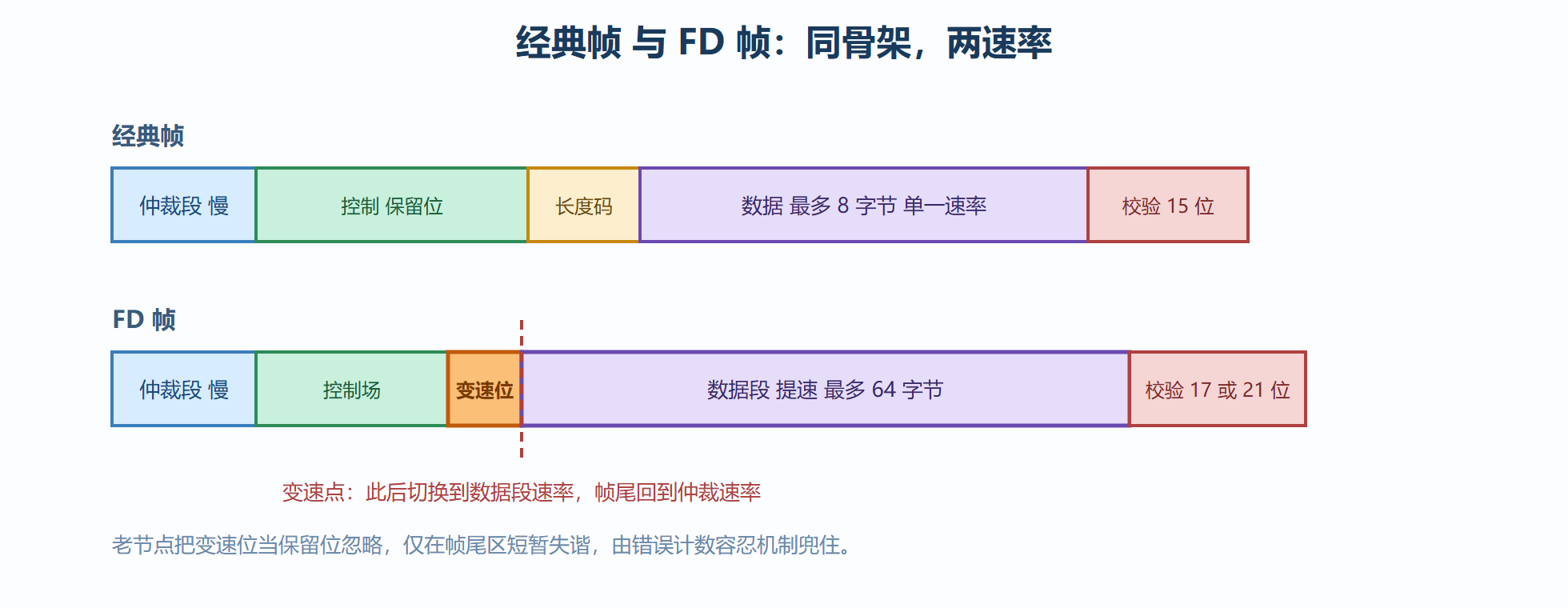

图5-1 经典帧与FD帧的结构对照

提速的代价：时序重新校准

速率切换不是免费的。数据段速率提到每秒两兆以上后，几个在经典速率下可以忽略的因素变成硬约束。其一是收发器环路延迟：发送位经收发器进、出的往返时间若超过一个比特时间，发送节点自检位错误就会误报，因此FD引入了环路延迟补偿——发送方在采样时人为回退一个可配置的补偿时间。其二是二次采样点：数据段的位时序需要单独配置一套采样参数，且各节点数据段采样点必须全网一致，工程上常定为百分之八十上下。其三是晶振与收发器档位：不是任何收发器都能跑到每秒五兆，选型时速率等级、环路延迟参数要成对核对。

这些约束解释了一个工程现象：FD升级从来不只是"换个芯片"。总线要重新做位时序预算，老线束的反射特性在高速数据段下可能露馅，各节点控制器参数需要统一规划。成熟的落地路径是分阶段：先在全网仲裁段保持经典速率、数据段低速开通，验证物理层余量后再逐级提速。

案例：刷写时间的一次对折

背景：某车型域控制器软件包大小约两兆字节，经典CAN五百千比特总线实测整车刷写四十分钟，产线节拍撑不住。操作：刷写通道迁移到FD，仲裁段保持五百千比特不变，数据段开通两兆比特，数据长度按六十四字节重组；诊断协议的拆包尺寸同步从八字节提升到六十四字节（第6章的ISO-TP会讲这个配合）。结果：刷写时间降到约十六分钟，且因仲裁段速率未动，全网其余报文调度零改动。解读：提速收益没有理论值五倍那么夸张——帧头、帧尾、拆包开销与确认等待仍在仲裁段速率上运行，但这些恰是必须付出的代价：仲裁段的确定性没有被带宽需求侵蚀。变式：若数据段尝试四兆比特，先做物理层余量测试；线束老化的车型上盲目提速，错误帧重传会把收益吃回去。

FD 帧的帧长账

FD的收益要用帧长账看清。仲裁段速率五百千比特时，FD帧的头部开销约与经典帧相当；数据段切换到两兆后，六十四字节的数据场传输时间被压缩到零点三毫秒以内的量级。整体效果：同样搬运六十四字节，FD帧的总耗时约为经典帧拆成八包的四分之一到三分之一——不是理论的五倍，因为帧头、帧间空间与确认仍在低速段。这个数量级判断在做刷写窗口估算时足够用，精确值按5.3节的帧长公式代入实际参数。

选型核对清单

开通FD前的硬件核对清单：控制器是否支持目标数据段速率与环路延迟补偿；收发器速率等级与环路延迟参数是否匹配；晶振精度与相位缓冲段配置是否覆盖数据段采样点容差；全网各节点数据段采样点配置是否一致；线束拓扑在高速数据段下的反射余量是否实测过。清单看似冗长，但每一项都在提醒：FD升级的失败案例，几乎全部栽在"以为换个控制器就完事"的假设上。机制简单，工程不简单——这是FD落地多年后最稳定的经验。

从FD看协议演进的方法论

FD值得作为一个方法论样本细品：它没有推翻旧协议，而是找到旧协议里"可以动的部分"（数据段速率、载荷长度、校验强度）与"不能动的部分"（仲裁段时序、标识符语义、错误体系），把创新严格限制在前者。这种手术刀式的演进，让存量生态以最小代价接入增量能力。日后评估任何"新一代"车载技术时，都可以用同样的刀法去切：它动了什么、保了什么、保的部分是否足以让存量无感。看懂FD的这一层，比记住几个控制位名更有长期价值。

最后记一个易错点：FD帧的错误处理与经典帧同源，错误计数器、错误帧格式完全一致——第4章的全部知识对FD直接适用，无需打折。协议代际在变，可靠性骨架不变，这也是CAN家族"家族"二字的含义。

还有一个平台视角的收益值得一提：FD让"一网到底"成为可能——过去因带宽不足被迫拆分的子网，可以用FD重新合并，网关与跨网路由随之减少，跨网延迟与故障面同步缩小。带宽提升的价值从来不只是"跑得快"，还包括架构的简化机会。评估FD收益时把这一项算进去，很多项目的结论会从"不急"变成"值得"。

动手建议：在第3.3节的虚拟环境里尝试发送一帧FD格式报文（接口支持时），观察标识符段与数据段的速率差别——亲手看过变速点，本章的所有描述都会从文字变成画面。

本节要点回顾

• FD的变速哲学：仲裁段守经典速率保公平与兼容，数据段提速换带宽，两全的代价是时序重新校准。
• 四处手术：保留位征用、长度码扩容、校验换算法、填充收紧，老节点全程无感。
• 提速的三个硬约束：环路延迟补偿、二次采样点全网统一、收发器速率档位。
• 落地要分阶段：先低速开通验证物理层，再逐级提速，盲目上高速会被重传吃掉收益。

FD把八字节的墙拆了，但八到六十四字节仍是"控制报文"的量级。下一节看CAN XL如何把帧抬进服务化通信的量级。
