本节摘要：FD解决了"控制报文的带宽"，但软件定义汽车要的是"服务报文的带宽"——百字节到千字节量级的服务调用负载。本节讲CAN XL如何在保留仲裁骨架的前提下把帧扩到两千余字节、速率抬到每秒十兆以上，以及它凭什么在以太网环伺的骨干网之争中抢下一段阵地。

再加长一档，就是XL的定位。如果说FD是给控制报文换了辆大车，XL则是给"服务"修了条专用道：单帧载荷最高两千零四十八字节，数据段速率规格提到每秒十兆比特，并首次在CAN帧内引入了"这段数据属于哪类上层协议"的声明字段。理解XL，关键是理解它想终结的痛点：在XL之前，服务化数据上CAN家族总线必须由上层协议拆包再拆包，效率与可靠性层层折损。

帧结构与新部件

XL帧保留了大骨架：标识符仲裁、显性隐性、错误界定一脉相承，改动集中在载荷能力的三个新部件。

第一，帧类型标识。仲裁场之后插入一个声明位段，告诉全网本帧是经典帧、FD帧还是XL帧，让三代帧在同一条总线上可辨识共存。第二，超长载荷与两级校验：数据场按字节扩展到两千零四十八，校验分成头校验与全帧校验两级——长帧的失真概率更高，头校验先保证"载荷长度与格式"可信，避免长数据段被错误长度误导。第三，速率控制的再升级：XL帧在帧首、数据段、帧尾三段使用不同速率，帧头低速保证仲裁兼容，数据段高速搬运，帧尾低速收束确认；配套的XL前导序列帮助收发器提前进入高速就绪状态。

还有一个容易被忽略的物理层变化：XL把收发器和线缆要求提到新高度，每秒十兆比特下现有整车线束的反射余量吃紧，标准同步定义了新的物理层选项，工程上XL总线的线束与拓扑要按新规范设计，不能假设FD时代的布线直接平移。

它到底为谁而造

XL的目标场景可以用一句行业表述概括：面向服务的中间件要下沉到CAN家族。软件定义汽车的架构里，域控制器之间以服务为单位通信——发一条"开启空调到二十三度"的服务调用，序列化后的负载可能上百字节；一批传感器融合数据可能上千字节。此前这类流量的出路是车载以太网，但以太网交换机带来成本与拓扑约束，而且很多控制器生态仍在CAN上。XL提供的选项是：服务数据不经拆包直接装进单帧，在CAN家族总线内端到端传输，享受与控制报文一致的仲裁与错误体系。

这个定位要与FD对照着看才清楚。FD的六十四字节适合"胖控制报文"——传感器数组、标定参数块；XL的两千字节适合"瘦服务报文"——单次服务调用、配置下发、日志块。两者在整车上的常见分工是：XL承担跨域服务通道，FD承担域内与执行器层的胖报文，经典CAN守着传统控制信号。三层速率与成本递减，恰好对应信号量级递减。

案例：一条服务通道的可行性账

背景：某平台规划跨域服务通信，候选方案是增配以太网交换机或开通XL通道。需求侧的服务流量统计显示：常态服务调用负载每秒约五十千字节，峰值集中在功能切换时刻。操作：按5.3节的负载率方法计算XL通道（数据段每秒十兆比特）的峰值负载——峰值流量折合总线占用不足百分之五，余量充足；再核算节点成本，参与服务的控制单元本就因XL硬件支持而溢价有限，省下的交换机与线束成本为正。结果：平台决定XL承载常态服务、以太网保留给摄像头流与诊断大通道。解读：这笔账的关键不是XL赢了以太网，而是按流量量级分层——每个量级的流量找到最便宜的承载，总体成本最优。变式：若峰值负载算出来超过两成，结论会反转——XL在重载下的仲裁延迟会拖累同总线的控制报文，此时服务流量该让给以太网。这个分界线的具体计算，就是下一节的主角。

谁在上、谁在下：XL 的承载定位

把整车通信画成三层，XL的位置一目了然：顶层是服务层——面向服务的中间件完成服务调用与事件订阅；中层是传输承载——以太网、CAN XL、CAN FD按流量与时限分工；底层是物理接入——传统执行器仍由经典CAN与低速总线接管。XL的价值在于让中层多了一个选项：服务流量不必非得以太网不可，在CAN家族内部就有了原生通道。分层的好处是各层可独立演进——服务语义变了，承载可以不动；承载升级了，应用无感。

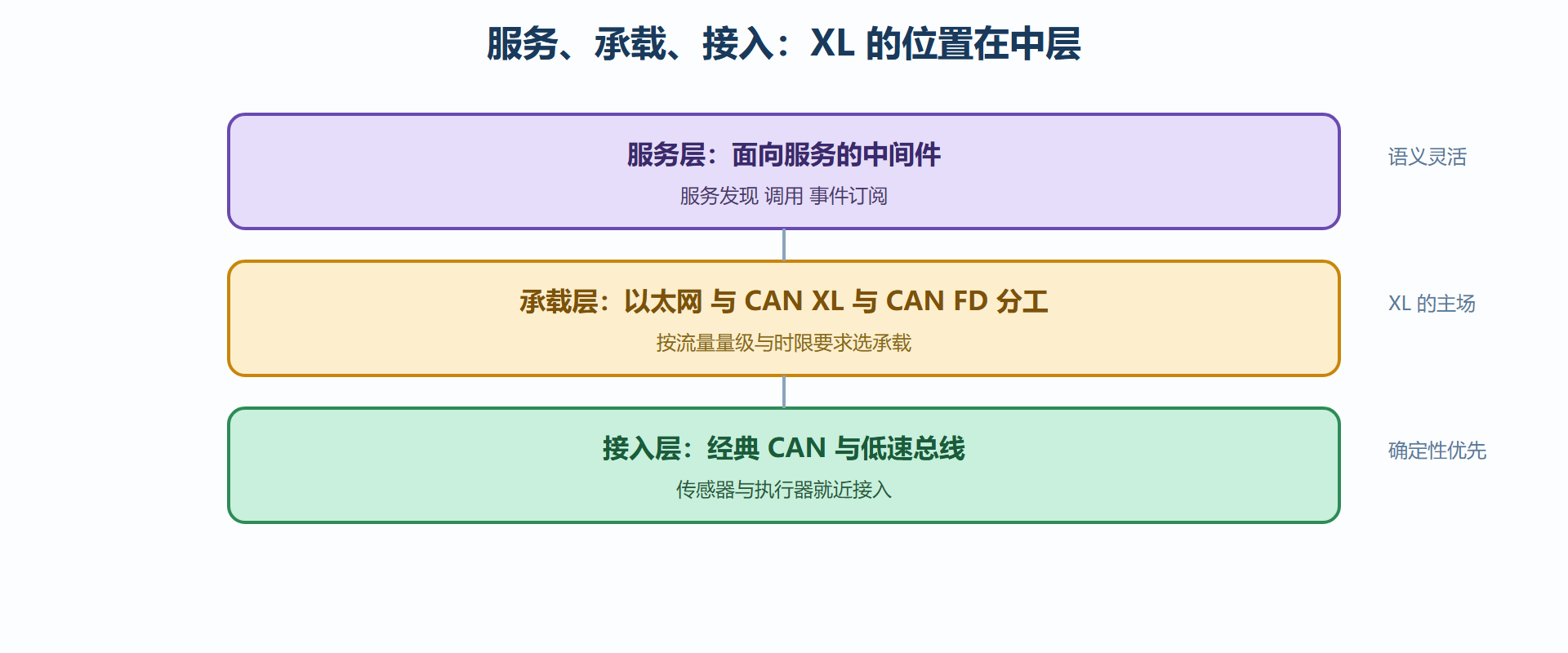

图5-2 CAN XL 的三层承载定位

服务化的误解澄清

关于服务化通信，有两个常见误解要澄清。其一，"服务化等于以太网"：服务语义与承载介质是两回事，面向服务的中间件可以跑在以太网也可以由CAN XL承载，决定因素是流量与时限，不是时髦度。其二，"面向信号已过时"：执行器层的周期广播在可预见的未来仍是主力——它简单、确定、零握手开销，服务化解决的是功能逻辑层的灵活组合问题，两层长期共存、各司其职。理解了这两条，就能在架构评审中识别"为服务化而服务化"的过度设计：把每个执行器信号都包装成服务，除了增加复杂度什么也换不到。

XL 落地前的现实清单

XL是三代中最年轻的一代，落地前的核对要更保守：控制器与收发器的XL支持是否成熟量产；标定与解析工具链对XL帧的支持进度；整车线束按新物理层规范的设计与验证计划；与FD、经典帧混跑时的仲裁段时序回归测试。特别提醒：XL的高速率对支线长度与拓扑的要求比FD更苛刻，线束设计要提前介入，不能等控制器定版后再补课。新一代协议的成熟度管理，本质是把不确定性提前到设计前端的每个评审点。

回到本章的账本视角：XL的每个部署决策都应通过5.3节的负载率验算，与FD共享同一把尺。三代协议在账本面前一律平等——这把尺就是CAN家族演进的通用语言。

顺带回应一个过渡期问题：XL节点与传统节点如何共处一网？答案是XL帧只在与具备XL能力的节点通信时使用，经典与FD报文照常运行，混合流量的识别由帧类型声明保证。渐进式混跑是XL导入的标准路径，与当年FD的落地路径一脉相承——新协议的每一步都踩在旧协议能接受的范围里。

本节要点回顾

• XL的三个新部件：帧类型标识、两级校验、三段变速加前导，骨架仍是CAN的仲裁与错误体系。
• 物理层要按新规范设计：每秒十兆比特量级下，线束与拓扑不能照搬FD时代的假设。
• 定位是与FD、以太网分层共存：胖控制报文归FD，瘦服务报文归XL，摄像头流与骨干归以太网。
• 选型靠流量账不靠信仰：负载率算清楚，分界线自然浮现。

机制都齐了，缺一把尺。下一节把三代协议放进同一张负载率报表，算清选型这笔账。
