本节摘要：如果说乘用车的CAN世界是"各主机厂方言林立"，商用车则靠J1939实现了跨品牌通用。本节拆解它的两大支柱——二十九位标识符的地址方案与参数组编号体系，并用一帧真实报文做手工拆解示范。学完本节，你面对任何卡车报文都能按图索骥。

二十九位里藏了什么？这是理解J1939的钥匙。J1939跑在扩展帧（二十九位标识符）上，把整段标识符切成语义明确的位段：三位优先级、一位保留位、一位数据页、八位协议数据组格式、八位目标地址或组扩展、八位源地址。乘用车世界的标识符"含义私有"，而J1939的标识符本身就是公开的目录页——这大一统的底气来自商用车队的现实：一台牵引车拖一辆挂车，发动机、变速箱、缓速器来自不同供应商，没有统一目录就无法对话。

二十九位的地址方案

先看位段划分。最高三位是优先级，规则与第3章一致：数值越小越优先，控制类报文常配零到三，状态类配四到六。其后是保留位与数据页，两者共同扩展参数组编号的空间。中间的八位"协议数据组格式"与目标地址位段，按取值规则组合成十八位参数组编号（PGN）——这是报文的"内容门牌"。最低八位是源地址：每个控制器出厂前必须持有全网唯一的地址，发动机通常是零，变速箱三，仪表四十，地址分配表就写在标准里。

参数组编号把报文分成两大类。数值低于六万五千二百八十（十六进制 F000）的PGN面向点对点通信，目标地址位段就是收件人地址；高于该值的面向广播，目标地址位段被重释为组扩展，扩大PGN编号空间。一条报文的内容含义再由参数组内的参数编号（SPN）与分辨率定义——参数表长达数千页，但任何符合规范的工具都能解析，这正是"大一统"的价值：诊断仪换品牌不用换协议。

案例：手工拆一帧发动机转速报文

背景：某柴油机台架抓到一帧报文 0x0CF00400 [8] 10 27 00 00 00 00 00 00，要求定位含义。操作：按位段拆解标识符。二进制展开 000 1 1100 1111 0000 0000 0100 0000 0000：最高三位零，优先级最高；参数组格式段 F004，对应参数组编号 0xF004——查参数表即发动机电子控制器转速报文；源地址 00 是发动机控制器，目标位段值为 FF 全一即广播。数据场十六位大端原始值 0x2710 等于一万，按标准分辨率零点一二五转每分钟换算：一万乘零点一二五得每分钟一千二百五十转。结果：这是发动机控制器广播的实时转速，当前一千二百五十转。解读：整个拆解过程没有私有文档参与，全靠公开标准位段定义——这就是J1939与乘用车CAN在方法论上的分野。变式：若报文标识符为 0x18FF50E5，PGN在 FF50 属于专有B区——各厂商在此区域放自定义报文，跨品牌工具无法解析，只能找厂商文档；识别"这是专有区"本身就是排障能力。

长报文的运输队：传输协议

J1939的载荷同样受八字节限制，它的解法是自带传输协议，分两种模式。广播模式（BAM）像贴公告：发送方先广播一条"我有九字节报文要发，共两帧"的公告，各节点自行准备接收，发送方稍后按序发完——全程不确认，适合状态类数据。连接模式（RTS与CTS）像挂号：发送方发请求发送，接收方回清除发送并声明可接几帧，双方握手后传输，适合点对点的大参数块。诊断与配置常用连接模式，普通状态数据走广播模式。

工程上还要记牢两条总线程规。其一，速率固定二百五十千比特，总线负载容易紧张，拓扑设计时节点数量与报文频率要提前预算（第5.3节的账本在这里同样适用）。其二，地址冲突管理：J1939定义了声明消息与冲突解决机制，但加装后装设备的地址规划仍是事故高发区——后装伴侣设备的源地址必须查表避开预留区间，否则与原车控制器打架，症状是双方报文互相消失。

与乘用车协议的对照

把J1939放回第6章的知识地图，它回答的问题与UDS相邻但分工不同：UDS是"服务语言"，请求响应模式为主；J1939是"数据语言"，广播周期报文为主、请求应答为辅。诊断层面，商用车在J1939之上另有诊断协议栈（基于参数编号的故障码体系），与乘用车的UDS故障码格式并行不悖。做跨域产品的团队两头都要懂：牵引挂车匹配走J1939，排放诊断在世界多数地区正在向UDS体系靠拢——两套语言在商用车上是叠加关系而非替代关系。

二十九位的长相

拆解之前，先把位段画出来。一帧J1939报文的标识符从高位到低位依次是：优先级三位、保留位、数据页位、参数组格式八位、目标地址八位（广播时作组扩展）、源地址八位。记住这幅"门牌图"，任何一帧报文都能在三步内定位身份。

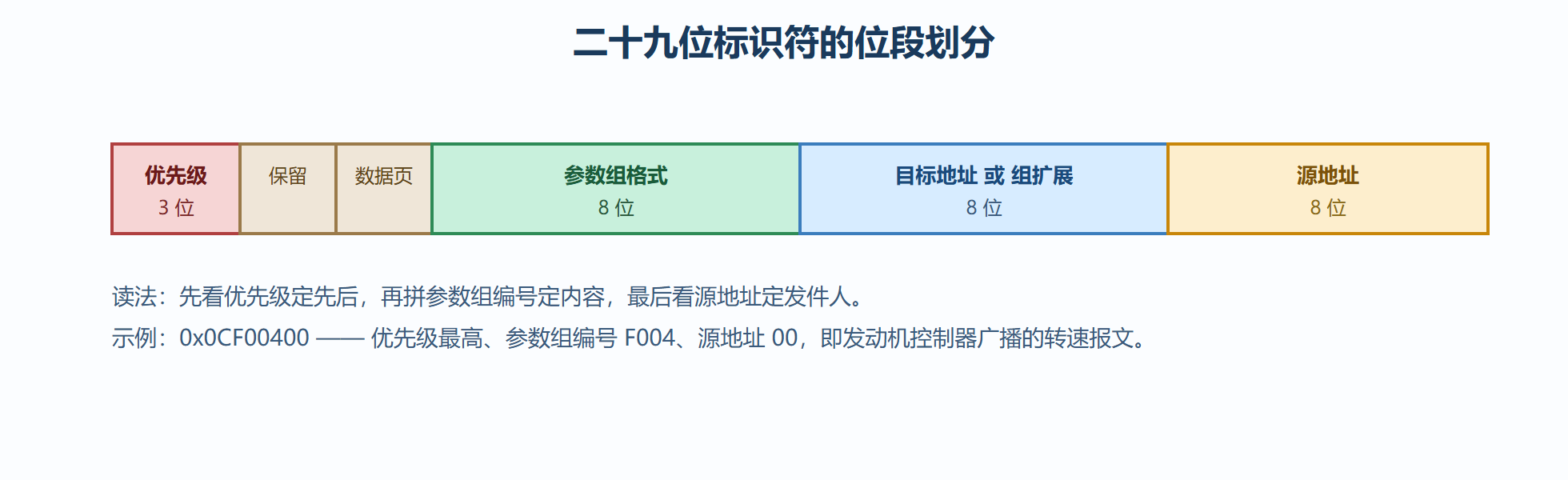

图6-1 J1939 标识符位段拆解

参数组表的使用姿势

J1939的参数表浩繁，正确的打开方式是三层定位：先按功能域找参数组——发动机类在F004、F003一带，变速箱在F005一带，仪表在FEF系列；再在参数组内按字节位置找参数编号与分辨率；最后核对附件里的重复定义与版本差异。查表效率取决于对目录结构的熟悉度，建议把自己车型的常用参数组整理成速查页——标准是公共的，但每个项目真正用到的参数组就那几十个。

另外提醒一个版本陷阱：J1939规范多年迭代，同一参数组的定义偶有版本间差异，跨厂商对接时要先对齐双方引用的规范版本，再谈参数解析。这份对齐工作枯燥，却是一次性的；跳过它的代价是无穷无尽的"你们的转速怎么跟我们对不上"。

把本节与6.1对照收尾：UDS与J1939分别代表"服务语言"与"数据语言"，前者以请求响应组织交互，后者以周期广播交换状态。两种语言在一台商用车上叠加共存——行驶时J1939的数据流不间断，进维修厂后UDS的会话才登场。读懂这个分工，就读懂了商用车的通信全景。

本节要点回顾

• 二十九位标识符即公开目录：优先级、参数组编号、源地址三段语义公开，跨品牌可解析。
• PGN是内容门牌、SPN是参数条目：低段点对点、高段广播，参数表公开可查。
• 传输协议两模式：BAM广播不握手，RTS与CTS点对点确认，按数据性质选择。
• 总线程规：二百五十千比特固定速率，负载预算前置；后装设备源地址查表避让。
• 识别专有区是基本功：参数组编号落入厂商专有区时，公开工具止步，需厂商文档。

商用车用地址目录实现了大一统。下一节转向另一个专业场景：标定工程师如何在不刷程序的前提下在线修改控制参数。
