标定靠它，也只需要它。发动机在台架上标定喷油 MAP、整车在冬测标定热管理参数，工程师手里改参数、看变量的工具链，底层走的就是CCP（CAN标定协议）或它的升级版XCP（通用标定协议附加协议层，本节以CAN承载的XCP on CAN为主线）。与UDS的面向"维修"不同，XCP面向"开发"：目标是把控制器的内存像文件一样暴露给上位机，读、写、周期上传三件事做到极致。

三件事：读、写、周期上传

XCP把工作组织成两类报文：命令报文（CTO）与数据报文（DTO）。命令交互都是请求响应模式，连接建立的第一步是CONNECT命令——注意它带一个模式字节与资源掩码，控制器回响应里声明自己支持哪些能力（编程、标定页切换、DAQ）。

一段典型的连接与写参数交互如下，报文以XCP on CAN 的紧凑格式呈现：

上位机 发送  CF 00 F2 00        ; CONNECT 命令  模式0 资源掩码请声明
控制器 响应  FF 00 01 01 01 03 02 D0 ; 资源支持标定与DAQ  传输粒度等参数
上位机 发送  CF 00 F5 00 00 40 00 20 ; SET_MTA 设定目标地址 0x40002000
上位机 发送  CF 00 F6 01 00 0F    ; DOWNLOAD 写入 1 项 4 字节
上位机 数据  ...  数据载荷          ; 新参数值
控制器 响应  FF 00               ; 正响应
​

读改写的地址如何对应到控制器的变量？答案是ASAM定义的A2L描述文件：它声明每个标定量在控制器内存中的地址、类型与换算规则——角色与DBC之于报文完全一致。上位机改一个参数，实际是A2L查地址、XCP写内存三步。控制器一侧通常把标定量放在RAM镜像区，掉电前由应用决定是否写回非易失存储，这个"页"的概念就是标定页切换服务的由来。

周期上传是XCP性能的招牌。要在台架上每十毫秒采集十六个变量，逐个请求响应显然太慢。XCP的DAQ机制是"订阅"：上位机通过命令配置一张表——事件通道（通常映射到某个周期性任务）触发时，控制器自动把表内变量打包上传，无需请求。配置一次、连续上传、带宽占用极低，这是它对CCP最大的性能改进；CCP的同类机制（DAQ列表）粒度更粗、配置更繁琐，老项目仍在用，新平台一律XCP。

案例：一次冬测标定的现场还原

背景：低温试验场，工程师发现冷启动怠速目标转速偏低导致熄火，需要在实车线上修改怠速MAP中的目标转速参数。操作：连接XCP后用A2L符号名定位参数，读出当前二维表的怠速段数值，低温段整体上调五十转，通过DAQ订阅转速与进气量变量观察闭环反应，确认燃烧稳定后把新参数写入标定页并记录版本。结果：当天完成多轮参数迭代，熄火消失，标定数据回传办公室合入下一版软件。解读：整个过程没有刷写控制器——在线标定的价值正是把"改参数"与"发软件"解耦，试验场的迭代周期从天压缩到分钟。变式：若观测变量需要毫秒级同步（如燃烧分析的缸压与曲轴转角），要启用DAQ的时间戳与事件同步机制，并核对总线负载——DAQ数据是DTO流量，负载预算方法照5.3节执行。

工程注意点

XCP把内存暴露给了总线，安全边界必须自己搭。量产车上的通行做法是：XCP服务仅在工程会话或特定安全等级下使能，量产版本关闭或限定只读；与UDS的会话体系联动——先过UDS安全访问再激活XCP资源。标定时的另一个坑是地址一致性：控制器软件改版后A2L地址表若未同步重编，写入的参数会落到错误地址，轻则参数无效，重则写坏运行数据——工程规范要求A2L与软件版本严格绑定，这也是标定数据版本管理的核心。

DAQ 的一次走查

用一次配置过程把DAQ机制落地：先释放资源，再定义列表——选事件通道（比如十毫秒任务）、填变量地址与长度；最后启动列表。此后每个十毫秒周期，控制器自动把列表内容打包上传，上位机按描述解析。整个过程类似"订阅一次、长期推送"，与6.2的周期广播形似而神不同——DAQ推送的内容与格式由订阅者定制，这正是它灵活性的来源。

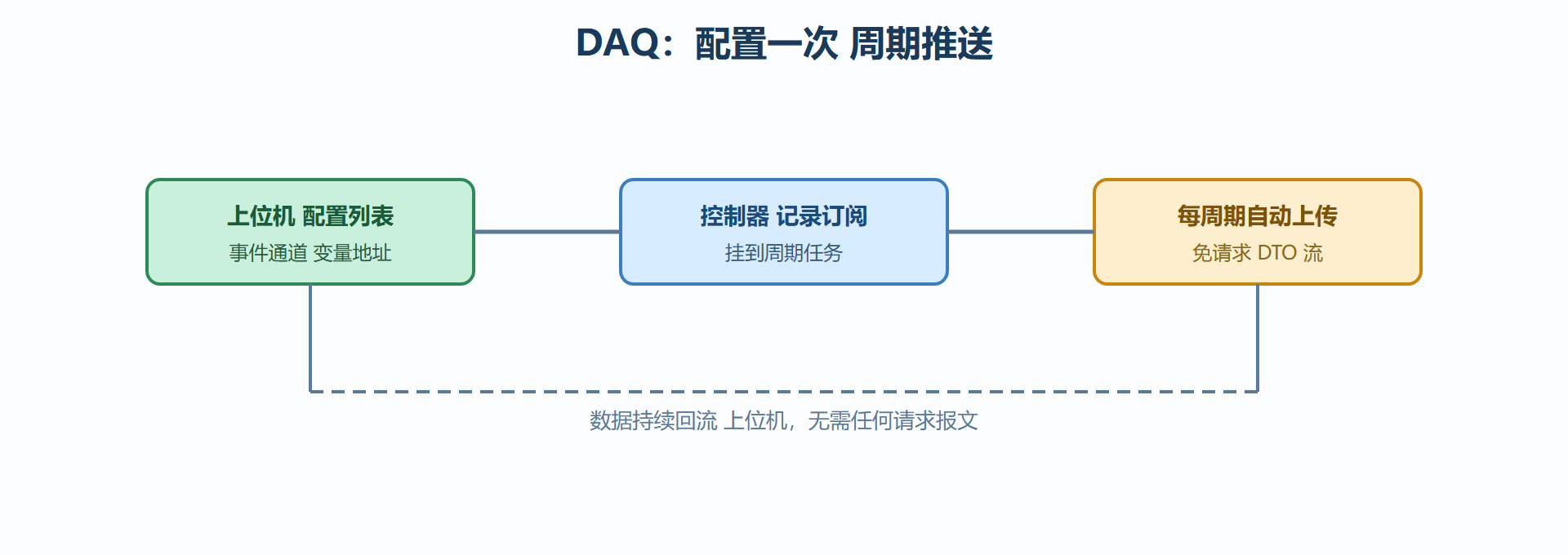

图6-2 XCP DAQ 的订阅式上传

配置中的常见坑：事件通道的周期与应用任务不一致，导致数据重复或丢失；列表超长溢出八字节报文，XCP自动分包但吞吐骤降；地址与描述文件版本不匹配，采到无关内存。每一条都能在台架上低成本验证，标定前走一遍配置自检是值得养成的习惯。

CCP 与 XCP 的迁移问题

存量项目还大量运行CCP，迁移是绕不开的话题。两者的兼容边界：CCP命令集是XCP的精神前辈，但报文格式不兼容，两者无法在同一会话混用；工程上的常见策略是双栈过渡——控制器同时保留CCP与XCP通道，新工具走XCP、旧工具走CCP，版本收敛后裁撤CCP。评估迁移收益时抓住三点：DAQ性能、传输效率、以及工具生态的长期支持——XCP不绑定CAN，未来向以太网承载迁移时协议知识可以复用，这是它比CCP更有长期价值的根本原因。

最后给标定新人一条学习路径建议：先用XCP on CAN的仿真环境把读、写、DAQ三个动作走通，再上真实控制器——协议交互的模式在任何载体上都一样，仿真环境试错成本最低。这一习惯与第8.1节的工具链方法论一脉相承：把学习曲线留在廉价环境里消化。

还有一条效率提示：DAQ列表尽量把同时刻需要的变量挂在同一事件通道，跨通道拆分会让同帧信息分散到多个数据包，白白多占带宽。配置前先画变量清单与采样周期的对应表，几分钟的前期整理能省掉返工。

本节要点回顾

• XCP的三件事：连接后读、写内存，DAQ订阅式周期上传，把控制器内存当文件用。
• A2L是变量词典：符号名到地址的映射，版本必须与软件绑定。
• DAQ是性能招牌：事件触发、免请求上传，是相对CCP的主要代际优势。
• 安全边界自己搭：量产关闭或只读，与UDS会话联动激活。
• 在线标定解耦改参与发版：试验场迭代以分钟计，数据回传合入下一版。

诊断与标定都是"人机对话"协议。下一节看另两套方言：工业自动化的CANopen与售后法规的OBD-II。
