6.4 CANopen与OBD-II：从工厂到维修厂

6.4 CANopen与OBD-II：从工厂到维修厂

本节摘要：本章收尾于另两套高频方言：CANopen是工业与特种车辆界的设备级标准，对象字典与PDO机制是它的招牌；OBD-II是乘用车售后法规接口，十一位寻址与标准服务让它成为全世界维修厂的通用语言。两者与UDS、J1939对照，恰好补齐CAN高层协议的全景。

另两套方言，各管一片疆域。CANopen诞生于欧洲工业界，今天仍活跃在工程车辆、叉车、医疗设备与机器人上——凡是"多厂商设备要即插即用协同"的场景，它就有一席之地。OBD-II则相反，它是法规产物：全世界乘用车的诊断座上，排放相关诊断必须用它，任何品牌任何工具都能读。一套面向设备协同，一套面向法规合规，两套设计目标造就两种截然不同的协议气质。

CANopen：对象字典驱动的设备网络

CANopen的核心抽象是对象字典：每个设备维护一张编号表，索引一千（0x1000）起是通信参数，六千起是标准化的设备 profile 参数（如电机类设备的转矩命令在 0x6040 控制字附近），厂商自定义参数放两千到五千区间。对设备的全部操作——读状态、改参数、下命令——都归结为对字典条目的读与写。

字典之上的通信机制主要有四类。SDO负责读写字典：请求响应模式，可靠但慢，用于配置阶段；PDO负责过程数据：一条PDO把若干字典条目打包成八字节内的快报文，由事件或定时触发直接广播，不握手、低开销，用于运行阶段——配置期用SDO精修、运行期用PDO快传，是CANopen应用的固定节奏。NMT网络管理负责节点状态机：启动、停止、复位由主站统一指挥。EMCY紧急报文负责异常上报：设备出错时主动广播，比轮询发现问题快得多。

这套机制与整车CAN的气质差异值得体会：CANopen是"主从为纲、字典为界"的秩序型协议，节点地址一到一百二十七，主站身份明确；整车CAN是"人人平权、矩阵为界"的广播型网络。因此跨界项目常有的坑是把整车思路带进CANopen——例如绕过NMT直接让从站上线，节点会安静地待在预操作状态，PDO根本不干活，初学者往往查线查到深夜才发现是状态机没启动。

OBD-II：法规给维修厂的通用插座

OBD-II对CAN的承载（ISO 15765-4 规定）用了极简的寻址约定：诊断仪用标识符 0x7DF 广播，各ECU用 0x7E8 起的连续地址应答（一个ECU占一个，七百二十到七百二十七对应八个物理寻址位）。服务沿用UDS前身的标准模式：模式零一读实时数据、模式零三读排放故障码、模式零四清码、模式零九读车辆信息，故障码格式是熟悉的"字母加四位"（如 P0301 三缸失火）。

它的设计哲学是"最小公约数"：只覆盖排放相关诊断，数据项、精度、频率都有法规下限而无上限；厂商的完整诊断能力另走各自的UDS体系。所以诊断仪接上OBD读得到排放故障码，读得到标准数据流，再深一步就得进厂商模式——这条"法规层与厂商层"的分界线，与6.1讲的UDS体系是叠加而非冲突关系。

案例：一次跨品牌排查的完整路径

背景：独立维修厂接一台混合动力车，发动机故障灯亮。操作：先用OBD-II通用工具读出故障码 P0A80（混合动力电池组性能劣化类），再切厂商UDS会话读取扩展数据，发现单体电压离散度超标。结果：锁定电池包单体问题，转交高压系统专修。解读：OBD定位法规症状，UDS下探厂商细节，两级工具接力是独立售后网络的标准工作流——这也是为什么维修行业把"OBD读得出、厂商读得深"当作分层排障的基本功。变式：若是纯通信类故障码（U打头），先查物理层与网关再谈ECU，因为U类码十有八九是总线或供电问题，本教程第2章与第4章的排查手段在这里直接复用。

两级诊断的接力

OBD-II与厂商诊断的分工，可以画成一条接力线：法规层负责"发现问题"，厂商层负责"定位根因"。

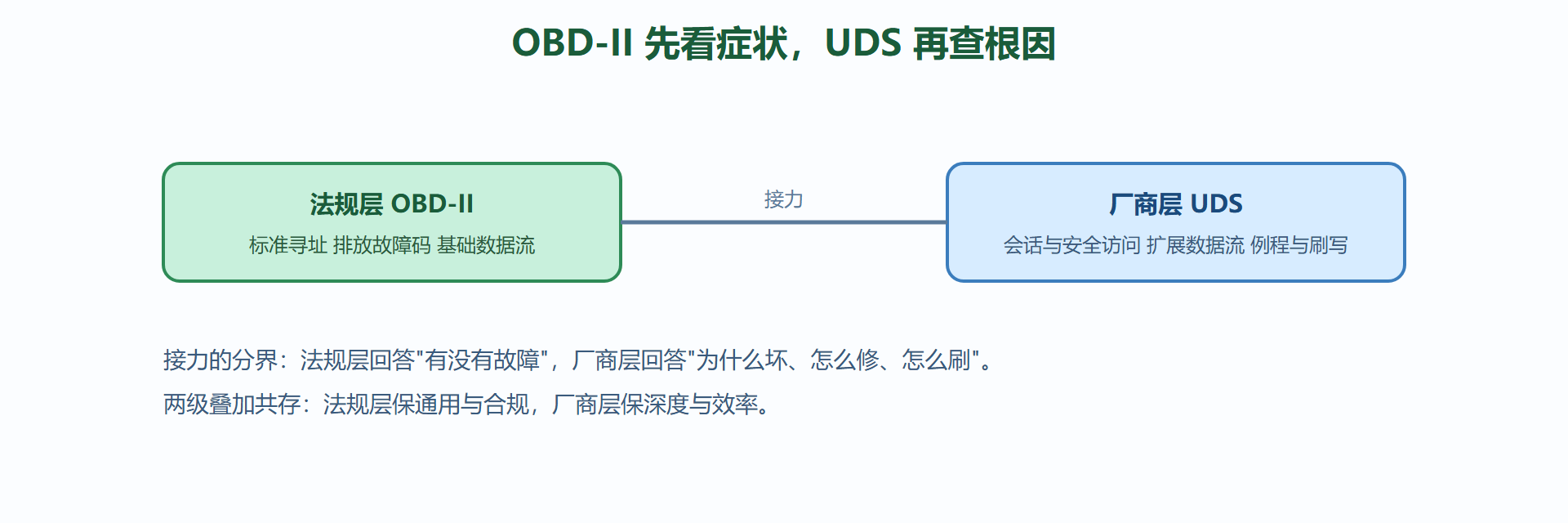

图6-3 法规诊断与厂商诊断的两级接力

CANopen 的设备描述文件

CANopen的即插即用能力，靠的是设备描述文件：它与DBC角色类似但内容更厚——除了通信参数，还描述设备的对象字典结构、PDO映射能力与设备特性。集成一台第三方CANopen设备，标准流程是拿到它的描述文件、导入组态工具、分配节点号、配置PDO映射——设备参数不用写一行代码就能接入。这套描述体系是CANopen统治工业与特种车辆领域的护城河，也是它与"裸CAN"项目最大的工程差异：前者靠文件约定，后者靠文档约定。

选型时注意描述文件的完整度：文件的PDO能力声明与实际固件不符，是集成翻车的高发区；合同里约定描述文件与固件同步交付，比事后追讨有效得多。

四套协议的合流与分岔

以本章收尾的视角回望：四套协议在不同年代、由不同组织、为不同场景而生，却共享同一套底层词汇——标识符寻址、八字节数据场、请求响应或周期广播的组织方式。它们的分岔只发生在语义层：诊断协议围绕"维修与刷写"，商用车协议围绕"车队与参数组"，标定协议围绕"内存与变量"，工业协议围绕"字典与设备"。语义层的差异再大，底层技能完全复用——这是CAN工程师跨领域流动的资本，也是本教程把四套协议并列一章的深意。

给读者的选学建议：按职业方向取舍——乘用车诊断与刷写方向精读6.1，商用车方向精读6.2，控制算法与标定方向精读6.3，工业与特种车辆方向精读6.4；但四节的第一部分都值得通读，因为每个协议的"问题导引"都在回答同一个问题：CAN的字节如何被赋予含义。

本节要点回顾

• CANopen以对象字典为中心：SDO管配置、PDO管过程数据、NMT管状态机、EMCY管告警。
• CANopen是秩序型主从网络：节点状态机不启动，PDO不会工作，跨界第一坑。
• OBD-II是法规最小公约数：0x7DF 广播、0x7E8 起应答，标准模式覆盖排放诊断。
• 法规层与厂商层叠加：OBD看症状，UDS下探细节，两级接力是售后标准流。
• 四套协议共享同一底座：标识符寻址加八字节数据场，差异全在语义组织。

高层协议全部讲完。下一章视角拉到整车：这些协议与总线如何拼成一辆车的神经系统，又如何守住安全底线。
