描述文件先行，是总线开发的行业惯例。一份通信矩阵（表格形态的设计文档）在进入工具链之前，要先转成机器可读的数据库——CAN世界的事实标准是DBC格式。它本质上是一套文本语法，读懂之后，商业工具箱里那层"黑魔法"就会消失大半。

DBC：矩阵的数据化

DBC的关键语法只有三类条目：报文定义（BO_）、信号定义（SG_）、属性注解。看一段最小样例：

VERSION ""

NS_ :

BS_:

BU_: ENG PCM INST

BO_ 296 ECU_EngineData: 8 ENG
 SG_ EngineSpeed : 0|16@1+ (0.125,0) [0|8000] "rpm" PCM
 SG_ CoolantTemp : 24|8@1+ (1,-40) [0|255] "degC" PCM

CM_ SG_ 296 EngineSpeed "发动机实际转速 每 10 ms";
VAL_ 296 EngineStatus 0 "Off" 1 "Running" 2 "Derate" ;
​

逐段解读。BO_ 296 声明标识符为二百九十六（0x128）的报文，名为 ECU_EngineData，数据场八字节，发送者是 ENG 节点。SG_ EngineSpeed : 0|16@1+ 声明转速信号：起始位第零、长度十六位、字节序标记 @1 为大端、加号表示无符号；括号里 (0.125,0) 是缩放与偏移，方括号是物理值范围。CoolantTemp 的偏移为负四十——八位无符号原始值零对应零下四十度，这是温度信号的经典编码。BU_ 行登记节点名单，CM_ 与 VAL_ 分别给信号加注释与枚举值表。

对照第3.3节的解析公式，DBC就是把"位段、字节序、缩放、偏移"四元组写成文本规范。这解释了工具链的分层逻辑：诊断仪、仿真器、测试脚本全部依赖同一份DBC，矩阵变更只改一处，全链路同步——单一真相源在工具链里的样子。

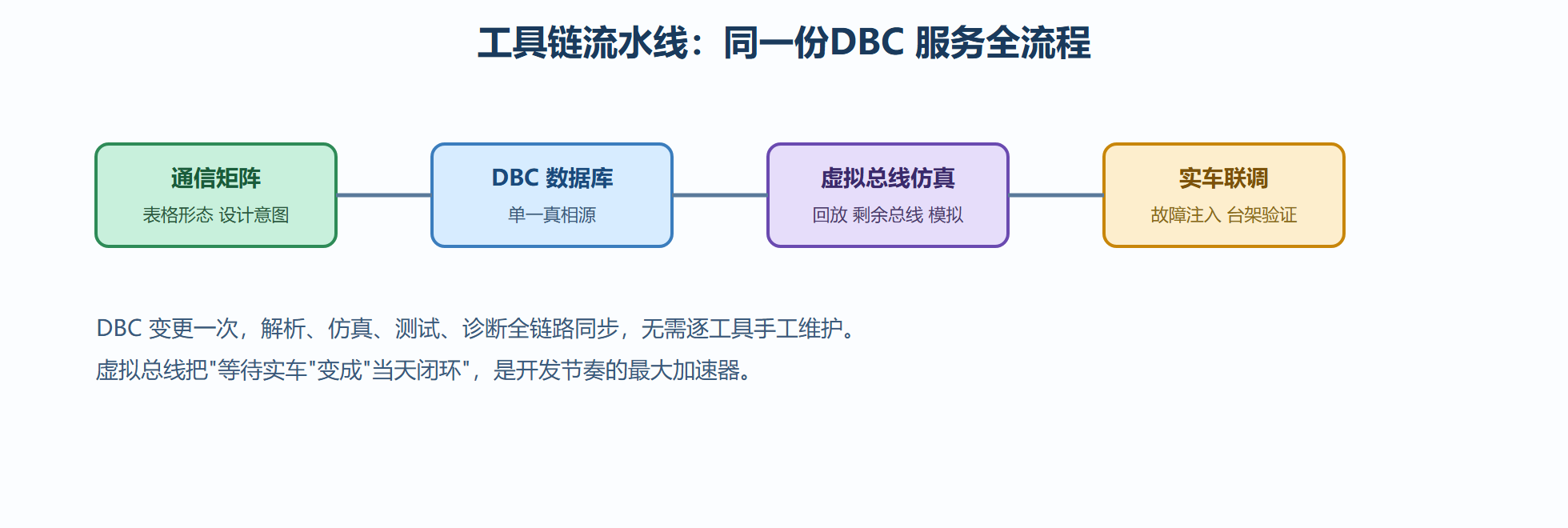

图8-1 从设计到验证的工具链流水线

虚拟总线上的测试台

第3.3节搭好的 vcan 环境在这里升级成完整测试台。核心思路是"剩余总线仿真"：被测节点以为自己挂在真实整车上，其余节点的报文全部由测试脚本扮演。一段最小仿真脚本：

import can
import cantools
import time

db = cantools.database.load_file("powertrain.dbc")
bus = can.interface.Bus(channel="vcan0", interface="socketcan")

# 按 DBC 编码并发送周期报文，扮演"整车的其余部分"
msg = db.get_message_by_name("ECU_EngineData")
while True:
    data = msg.encode({"EngineSpeed": 1500, "CoolantTemp": 85})
    frame = can.Message(arbitration_id=msg.frame_id, data=data)
    bus.send(frame)
    time.sleep(0.01)   # 与矩阵定义的 10 ms 周期一致
​

测试时被测节点的固件接在 vcan0 上，脚本以矩阵身份喂报文，同时监听被测节点的输出并断言：信号值范围、周期抖动、对异常输入的反应。这套环境与商业工具的差别只在界面，工程语义完全一致。

节点测试的标准套路可以固化成清单：正常收发（信号值边界、周期精度）、异常输入（超范围原始值、长度码与数据不符）、错误行为（错误帧响应、离线恢复，对应第4章机制）、诊断流程（会话与安全访问，对应第6章）、压力与边界（满负载注入，对应第5.3节的负载预算）。每一条都能在虚拟总线上自动化，实车联调只验证虚拟环境覆盖不到的物理层与时序项——这个"先虚拟后实车"的次序，能把联调阶段的往返成本砍掉一大半。

故障注入是测试台的高阶用法：随机丢帧、周期抖动、错误帧轰炸、bus-off 触发，用来验证应用层对第4章机制的使用是否正确——比如E2E计数跳号后应用有没有按策略处理。注入脚本与监控脚本配合，能把第7章的功能安全需求转化为可执行的验收用例。

回放与回归：把现场装进测试台

回放是测试台的进阶用法：把实车或试验场记录的报文流导入虚拟总线，让测试环境重现现场工况。它的价值有两层：复现问题——现场偶发的通信异常，回放时往往稳定触发，配合本节脚本即可在办公室定位；构建回归集——把每次问题对应的报文片段沉淀为回放用例，形成"问题变用例"的资产池，任何矩阵或固件变更后重放一遍，防止旧病复发。

回归集的维护有个反直觉要点：克制。用例不是越多越好，几十个高价值场景的回归价值远高于几千个随手录制的片段——后者会把每次回归拖到没人愿意跑，资产沦为负担。定期清理低价值用例，与新增用例同样重要。

最后连一条跨章的线：本节的测试台与7.3节的E2E机制配合，可以把安全需求翻译成自动化验收——注入跳号、错值、延迟，断言应用按策略降级。功能安全要求"验证过的处置"，虚拟总线让这个要求以最低成本兑现。工具链的终局，是把全书所有机制变成可重复执行的检查。

版本管理也是工具链的一部分：DBC、脚本、测试用例与被测固件的版本组合要一起登记，否则"上次能过、这次失败"的相当一部分原因藏在版本错配上。最简单的做法是把四者打包成发布标签，回归结果永远绑定一个标签，可复现性就有了着落。

本节要点回顾

• DBC三类条目：报文定义、信号定义、注释与枚举，四元组（位段、字节序、缩放、偏移）是全部核心。
• 单一真相源：矩阵数据化后全链路同步，变更加一处。
• 剩余总线仿真是开发主场：测试脚本扮演整车，被测节点零硬件闭环。
• 测试清单五件套：正常收发、异常输入、错误行为、诊断流程、压力边界。
• 先虚拟后实车：物理层与时序留给实车，逻辑问题在虚拟环境当天闭环。

工具链解决"怎么干"，最后一节回答"往哪走"：软件定义汽车时代，总线与架构如何演进。
