8.2 SDV时代：区域架构、SOME/IP与总线生命力

8.2 SDV时代：区域架构、SOME/IP与总线生命力

本节摘要：全书的收束节。软件定义汽车正在把整车的电子电气架构从"按功能分域"推向"按位置分区"，把通信从"面向信号"推向"面向服务"。本节讲清这两次转变的驱动力与形态，并正面回答那个悬在全书头顶的问题：CAN会被淘汰吗？答案藏在它的角色变化里。

架构在变。看懂它怎么变、为什么变，才能判断CAN的明天。软件定义汽车的竞争逻辑是：车辆价值越来越取决于软件迭代速度——新的辅助驾驶功能、新的座舱体验、卖出去之后还能OTA升级的能力。这个逻辑传导到电子电气架构，产生两个直接要求：算力要集中（软件才好部署），线束要精简（集中后物理距离变长，不能靠堆线缆解决）。

从功能域到区域架构

功能域架构（域控架构）是上代主流：按功能把整车切成动力、底盘、车身、座舱、辅助驾驶五个域，每个域一个高性能控制器，域内总线互联，域间经网关互通。它的问题在布线：域控制器按功能分布整车各处，线束要跨车身穿行，长度与重量随功能增加持续膨胀。

区域架构的解法是把划分维度换掉：不再按功能切，而按物理位置切。整车分成前后左右若干区域，每个区域一个区域控制器，附近的传感器与执行器就近接入，中央计算平台承担大部分软件功能，区域间用高带宽骨干（以太网为主）互联。线束因此大幅缩短——信号不再跨车身奔向功能域，只需就近进区域控制器。

对CAN而言，这两次演变的意义完全不同。域控时代，CAN仍是域内主干的候选；区域时代，区域间骨干让给以太网，CAN的位置下沉——它不再是"域的主干道"，而是"区域的最后一公里"：区域控制器到附近传感器与执行器的接入层。大量执行器（车窗、电机、阀类）速率需求低、确定性要求高、成本敏感，恰好是CAN最擅长的组合。中央计算平台的Linux或实时系统内核，通过CAN控制器与物理世界对话——第1章说CAN是"硬土壤"，在区域架构里它依然是。

从面向信号到面向服务

第二次转变发生在通信语义层。传统CAN通信是"面向信号"：报文周期广播，接收方按位取信号，发送方不知道也不关心谁在听。这套模式在固定功能时代运转良好，但与软件定义汽车的诉求错位——软件要的是"发现服务、调用服务、订阅结果"，而不是"认死一条报文"。

SOME/IP（可扩展面向服务的中间件over IP）是车载服务化的主流答案。它的核心概念：控制器的功能封装成服务，服务有方法（可调用）与事件（可订阅）；通信前先走服务发现——提供者广播"我在，我有哪些服务"，订阅者按需建立连接。把SOME/IP报文塞进UDP或TCP，跑在以太网上，是跨域服务通道的标准形态；而CAN XL（第5.2节）的野心，正是让CAN家族总线也能原生承载这类服务数据。

两种语义的对照值得想透：面向信号的通信是"电台广播"——固定频率、固定内容、爱听不听；面向服务的通信是"点菜"——先看菜单、再下单、按需上菜。前者适合高频率、高确定性、内容稳定的控制信号；后者适合低频率、变内容、强关联的功能逻辑。整车网络因此呈现双语义并存：底层执行层继续广播信号，上层功能层按服务对话，翻译工作由网关或中央平台完成。

案例：一次OTA升级引发的总线复盘

背景：某采用区域架构的新平台规划OTA能力，评审中发现一个反直觉需求——刷写目标不仅是中央平台软件，还包括数十个传统执行器ECU，而它们大多只挂着CAN接口。操作：方案采用"中央平台为主机"的刷写路径：升级包经以太网下载到中央平台，中央平台经各区域控制器把刷写数据按诊断协议转发到目标ECU；CAN FD作为区域内的刷写承载，六十四字节载荷配合UDS拆包调参，把传统ECU的刷写时间压进用户可接受的夜间窗口。结果：全车ECU均可OTA，CAN接口的存量设备无需改造。解读：这个方案是本教程多条线索的合流——区域架构给了CAN新位置（区域接入层），SOME/IP与以太网承担下载通道，CAN FD与UDS承担末端分发；CAN没有因为架构升级而消失，而是被嵌进了更大的流水线。变式：若末端ECU是CAN XL节点，服务数据可以直达末端，转发层级更少——这正是XL定位的现场印证。

CAN的生命力判断

把全书线索收拢，可以给CAN一个有依据的判断：它不会作为整车骨干存在，但会长期作为执行器接入层存在。支撑这个判断的事实链：其一，执行器的速率与成本需求十年内看不到超越CAN FD的必要；其二，CAN的确定性被功能安全体系背书，替换它等于重走一遍安全认证；其三，存量工具链、维修体系、工程师知识都以CAN为底座，替换的隐性成本巨大。车载网络的历史规律——演进而非替换——在可预见的将来依然成立。

对学习者的启示是双向的：以CAN为锚，向下补电气与硬件直觉，向上补以太网、时间敏感网络与服务化架构——本书的章节顺序恰好就是这条路径。总线技术在变，"按确定性要求与成本给流量分层"的思维方式不会过时。

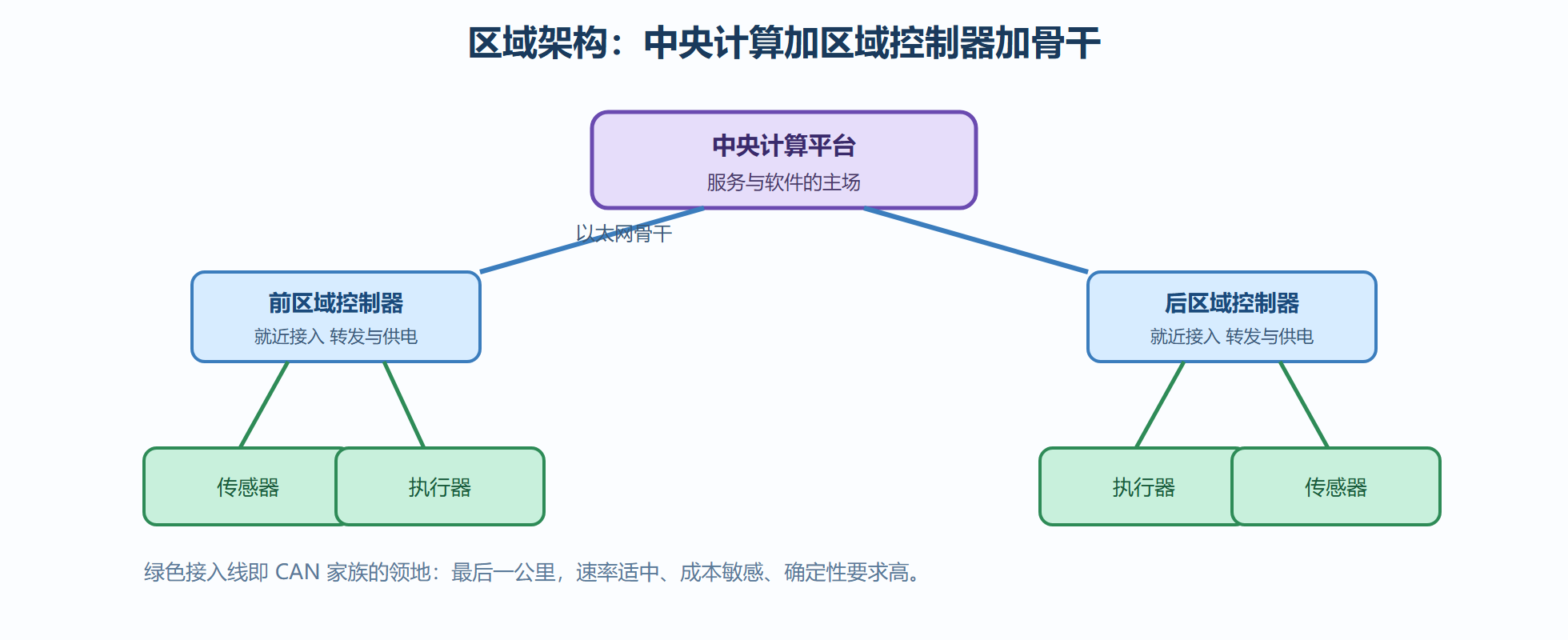

对照7.1的传统拓扑与这里的区域形态，最直观的变化是网关的收缩与区域控制器的登场——跨域信号不再层层翻译，而是经由骨干网直达中央计算平台。CAN的接入层角色也在图中清晰可见：区域控制器就近收编传感器与执行器，接入层的速率与成本门槛由CAN家族承接。

图8-2 区域架构下 CAN 的接入层角色

本节要点回顾

• SDV把价值转移到软件迭代，传导为算力集中与线束精简两个架构要求。
• 区域架构换了划分维度：按位置分区、就近接入，CAN从域主干下沉为区域最后一公里。
• 面向信号与面向服务双语义并存：广播电台与点菜模式各管一段，网关做翻译。
• OTA场景是多条线索的合流：以太网下载、CAN FD与UDS末端分发，存量设备搭上升级快车。
• CAN的生命力判断：退出骨干，长期驻守接入层；替换成本与安全背书是护城河。

全书至此收官。回到第1章开头的那句话：理解CAN的每个设计决定，就理解了车载网络四十年的演进逻辑——愿这根双绞线上的智慧，成为你在这条职业路径上的可靠底盘。
