1.3 平方律模型与短沟道效应的对照

1.3 模型的裂缝：平方律与二阶效应的逐条对照

本节摘要：平方律公式是模拟设计的"理想世界"：饱和电流正比过驱动平方、跨导线性于栅压。本节先把这个理想模型的推导假设列清楚，再逐条对照真实器件偏离它的五大效应——沟道长度调制、体效应、亚阈值导通、速度饱和与垂直场迁移率退化——每一种都给出它对电路的具体后果，最后用一条实测曲线说明0.25微米以上手算可信、更先进节点必须换方法。

承接1.2的输出特性，本节回答一个更根本的问题：那条曲线我们到底用哪个公式去拟合，拟合误差从哪里来。1.4节将把这里的"误差清单"转化为新的设计流程。

一、理想模型：三行公式撑起的黄金时代

长沟道平方律模型的饱和区电流写成：ID等于二分之一乘mu乘Cox乘W除L乘（VGS减VT）的平方再乘（1加lambda乘VDS）。它隐含四个假设：载流子速度始终与电场成正比（无速度饱和）、迁移率不随栅压变化（无垂直场退化）、阈值电压与体电位无关、沟道长度足够长使夹断细节可忽略。从这个公式直接导出模拟设计最常用的三个小信号参数：跨导gm等于mu乘Cox乘W除L乘过驱动（也等于根号下2乘mu乘Cox乘W除L乘ID，还等于2倍ID除以过驱动）；输出电阻ro约等于1除以（lambda乘ID）；本征增益gm乘ro等于2乘（VDS加1除lambda的差项）除过驱动，简化后近似等于4乘（VDS减过驱动一半）除过驱动乘1除（lambda乘VDS）——工程上只记结论：本征增益随过驱动减小而增大，随沟道加长而增大。

这三行公式在0.5微米、0.35微米、0.25微米工艺上手工估算误差能压在百分之十几以内，Razavi与Allen教材的例题几乎全部基于它。它的黄金时代终结在深亚微米。

二、五条裂缝：二阶效应逐条对照

把理想假设与真实物理并排放在一起，裂缝一目了然：

体效应值得展开算一次。阈值随源体反偏的变化量近似等于体效应系数gamma乘（根号下2乘phi加VSB减根号下2乘phi），gamma典型0.3到0.5根号伏、phi约0.3伏。共源共栅结构里上管源极电位比体（接地）高出比如0.8伏，代入得阈值抬升约0.14伏——这只管子的过驱动凭空少0.14伏，若原设计过驱动只给0.15伏，它已经贴着线性区边缘。这就是2.1节讲共源共栅时强调"上管留足过驱动余量"的定量理由。

亚阈值区则呈现另一副面孔：电流变成VGS的指数函数，gm除以ID达到理论上限（约1除以n乘kT除q，n约1.5时约每伏26毫西每毫安换算即38分之一伏的倒数量级），即每毫安电流能换来约二十多毫西的跨导，比强反型省电流两到三倍。代价是速度（跨导电流比高意味着特征频率低）与失配敏感。第4.3节的低功耗设计会正面对照"强反型快而费电、亚阈值省而慢"这对矛盾。

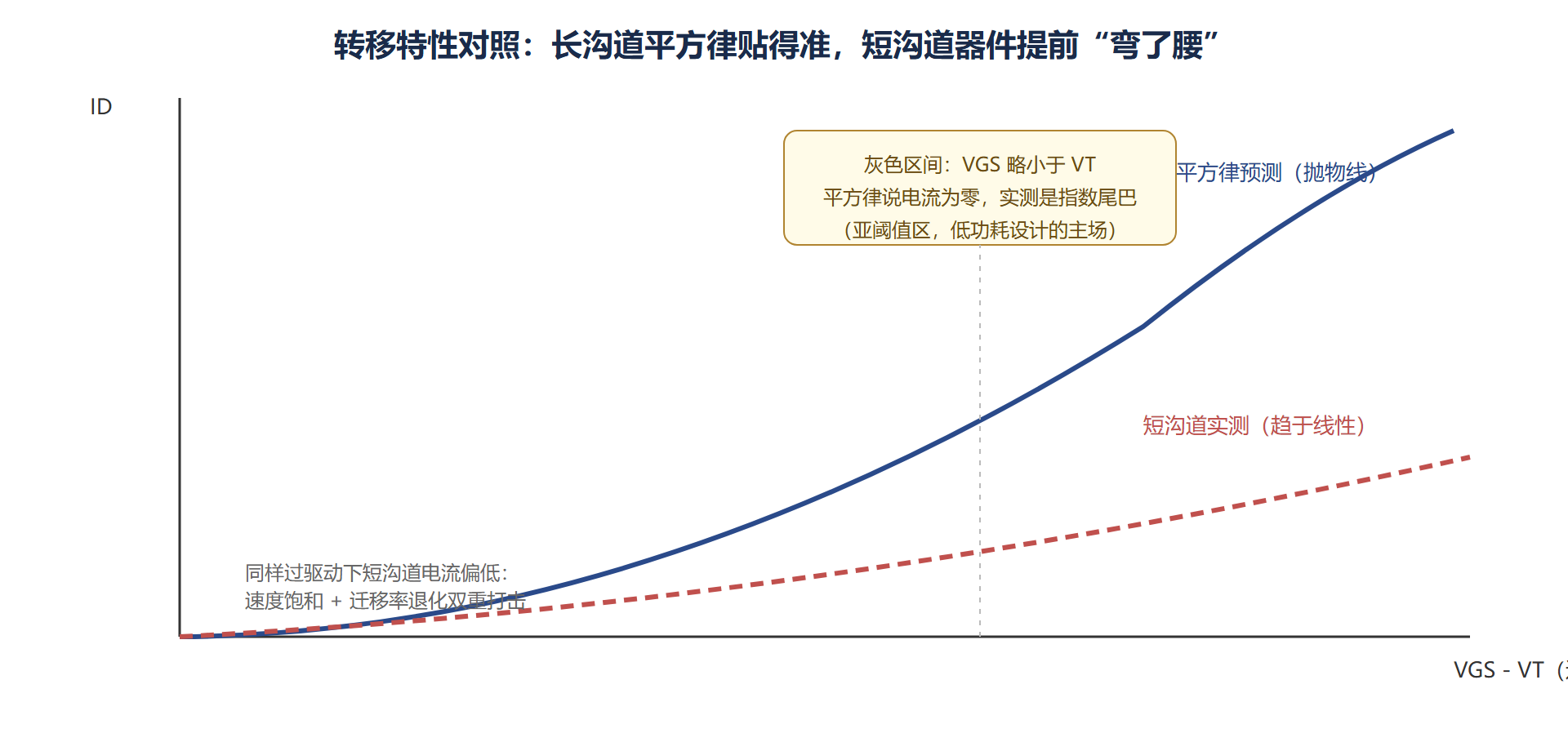

图：平方律预测与实测曲线的对照

三、裂缝的系统性后果：为什么不能只靠手算

五大效应叠在一起，产生两类系统性误差。第一类是电流偏小：速度饱和与迁移率退化让0.13微米以下工艺的实际电流只有平方律预测的六到八成，若按公式设计偏置，流片回来整个偏置网络电流全面偏低、增益带宽积不达标。第二类是参数漂移：lambda在短沟道下强烈依赖偏置点而非常数，手算的输出电阻可能偏离实测一倍；体效应让堆叠结构的实际阈值与仿真不符。更麻烦的是这些效应彼此耦合——垂直场退化改变了有效迁移率，进而改变速度饱和点。

工业界的对策分三层。仿真层采用BSIM系列紧凑模型，把上述效应全部参数化，前提是代工厂提供的模型卡提取准确。设计层发展出1.4节的gm除以ID方法，干脆放弃闭式公式，直接在仿真出的查找表上做设计。版图层则用共质心、叉指等匹配技术对付失配（第8章）。三层各管一段：模型负责"算得准"，方法负责"选得对"，版图负责"做得匀"。

⚠️ 常见坑：拿着教材的平方律例题直接套先进工艺PDK。曾有设计在0.13微米工艺按公式取W/L，仿真电流只有预期七成，又盲目加宽管子，结果寄生电容翻倍、相位裕度崩掉。正确动作是先跑直流扫描得到实际ID对VGS曲线，再定尺寸。

本节要点回顾

• 三个小信号参数：gm有三种等价写法（尺寸式、电流式、2ID除过驱动），ro等于1除以lambda乘ID，本征增益随过驱动减小与沟道加长而增大
• 五大效应对照：沟道调制限增益、体效应抬阈值、亚阈值给指数尾巴、速度饱和压扁平方律、垂直场退化拉低跨导
• 体效应算例：源体反偏0.8伏时阈值抬升约0.14伏，堆叠结构上管必须预留过驱动余量
• 适用边界：0.25微米以上手算误差约百分之十几，深亚微米误差达二三成且方向系统性偏低
• 三层对策：BSIM模型卡管精度、gm除以ID法管选型、版图匹配管均匀性，各司其职

延伸：给误差留预算——模型可信度的分层清单

工程上处理模型误差的成熟做法是误差预算表：把信号链按模块拆开，每个模块标注手算值、仿真值与预期实测值三列，差距最大的模块就是需要最保守设计的模块。一个典型运放的预算：手算增益62分贝、仿真58分贝、预期实测52到56分贝（再算入寄生与温度）；手算带宽与仿真差百分之十五，实测再跌百分之十到二十。预算表的价值不在精确预测，而在把哪里最不确定显式化——不确定的地方用结构冗余兜底（更高增益余量、更宽带宽），确定的地方才敢用尽资源。

另一个高频问题是手算还有没有必要。答案是手算的角色从出数字变成了出边界：平方律给出的跨导与输出电阻虽然绝对值偏差两三成，但它给出的变化方向与标度律仍然正确——过驱动减半则本征增益翻倍、沟道加倍则输出电阻近倍增、电流加大则噪声谱按根号电流比例下降。用标度律做第一轮筛选（哪些方案根本进不了候选名单），再让仿真器在剩下的方案里出精确数字，这是先进工艺下手算与仿真的正确分工。反过来，只会看仿真曲线、说清不了一个参数该怎么调的设计师，面对仿真异常时毫无还手之力。

• 补一条分工：手算出方向与标度律，仿真出精确数字，预算表显式化不确定性
