1.4 gm除以ID设计法:从手算公式到查表流程


1.4 gm除以ID设计法:把"模型失效"变成"流程升级"

本节摘要:gm除以ID(跨导效率)设计法是先进工艺下替代平方律手算的系统化流程:先固定一个归一化的仿真查找表,再按"选定跨导效率、反推电流与尺寸、校验三端余量"三步完成器件选型。本节对照传统平方律流程与查表流程的差异,给出跨导效率在强反型(每毫安约5到15毫西)、中等反型(15到20)、弱反型(20到28,上限约25到28毫西每毫安)的量级区间,并用一个带宽约束设计实例走完全流程。

上一节列出了平方律的裂缝,本节是补丁:既然闭式公式不可靠,就让仿真器代替公式提供器件数据,设计者只在数据上做选择。

从一个归一化量说起:为什么偏偏是gm除以ID

把跨导除以漏极电流,得到"每毫安电流买到多少毫西跨导",单位毫西每毫安,量纲就是每伏。这个量的好处是把尺寸归一化了:同一种工艺、同一个沟道长度下,gm除以ID几乎只依赖一个变量——反型程度系数(inv),也就是归一化的过驱动。它随栅源电压单调下降:弱反型时达到理论上限(约每伏25到28分之一,受亚阈值斜率因子n限制,室温上限约38除以n毫西每毫安每毫安换算后即每伏约25到28毫西每毫安量级),强反型时退到每伏5到15毫西每毫安。第4.3节会再次用到这条曲线,那时光谱的位置直接对应功耗与速度的交换。

传统平方律流程与查表流程的对照:

对照维度 平方律手算 gm除以ID查表
输入 k'、VT、lambda等参数 一次直流扫描得到的查找表
反型程度 隐含在过驱动里 显式变量,跨导效率直接读出
先进工艺精度 系统性偏低二到三成 与仿真一致(表就是仿真的浓缩)
设计顺序 先猜过驱动再算尺寸 先定跨导效率,再反推电流与尺寸
适合场景 长沟道工艺、考试手算 0.18微米以下、正式项目

三个查找表:设计前的准备工作

用任何电路仿真器对目标工艺做一次固定脚本扫描:NMOS与PMOS各扫一遍,沟道长度取若干档(例如0.18、0.5、1、2微米),每档扫描VGS,记录ID、gm、三个端电容。整理出三张归一化表。第一张,gm除以ID对VGS(或对反型系数);第二张,ID除以W(电流密度)对VGS——有了它,从目标电流反推宽度只需一步除法;第三张,本征增益gm乘ro与特征频率gm除以总电容对VGS——选增益余量与速度余量时用。这三张表一旦生成,对同一工艺一劳永逸,团队里值得存在一个公共仓库。

三张表联合回答的问题,恰好对应第2章每级放大器的三问:要多大的gm(带宽要求)、要多大的ro(增益要求)、要留多少裕量(饱和余量要求)。查表法把这三问从"解方程"降维成"读曲线"。

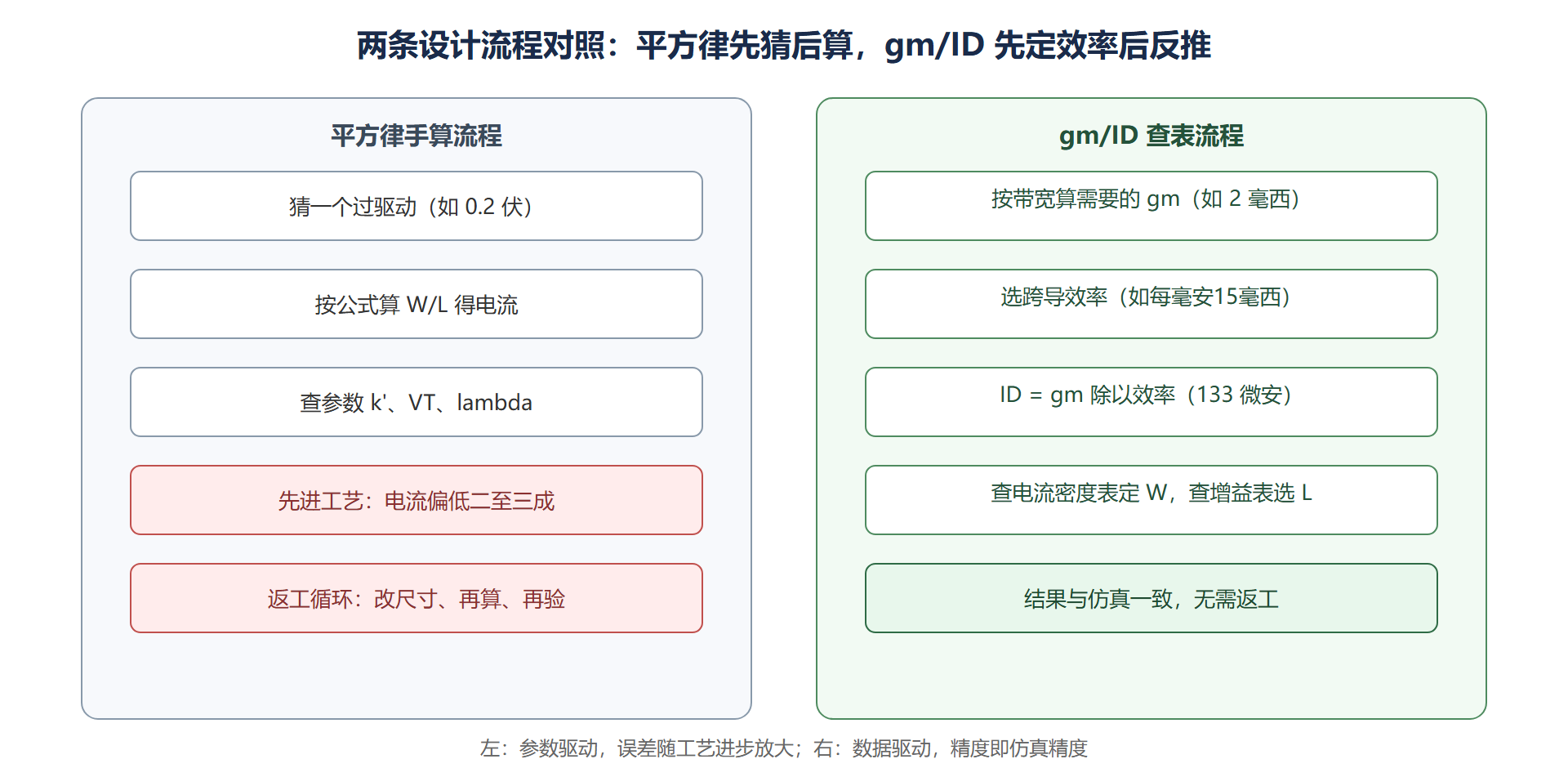

图:gm除以ID设计流程与传统流程对照

图:gm除以ID设计流程与传统流程对照

走一遍完整流程:带宽约束下的输入管选型

实例:设计一个共源放大器的输入管,负载电容5皮法,要求-3分贝带宽50兆赫兹,工艺0.13微米。第一步,带宽50兆赫兹乘2乘圆周率约314兆弧度每秒,所需跨导等于omega乘C等于314兆乘5皮法约1.57毫西。第二步,这级不是超低功耗场景,选跨导效率每毫安15毫西(对应过驱动约0.15伏附近,中等反型),则漏极电流等于1.57除以15约0.105毫安,即105微安。第三步,选沟道长度:增益要求不苛刻就取最小长度0.13微米求速度;要求增益则查本征增益表,L取0.5微米时增益余量约30到40分贝。第四步,查电流密度表:0.13微米NMOS在目标栅压下每微米宽度约承载0.15毫安,则W约0.7微米,工艺最小宽度限制下取1微米并微调。第五步,校验:VDS留0.3伏以上保证饱和余量,VGS由表反读约0.55伏。全程没有一个平方律公式,每一步的输出都直接对应一次查表。

💡 关键直觉:查表法里"跨导效率"这个旋钮,就是1.2节"过驱动0.1到0.3伏"的连续化版本——每毫安5毫西对应过驱动约0.4伏(快而费电),每毫安25毫西对应亚阈值(省而慢),中间每毫安15毫西是大多数通用放大器的甜点区。同一个旋钮,模拟视角叫过驱动,数据视角叫跨导效率,一回事。

本节要点回顾

  • 归一化的好处:gm除以ID把尺寸与电流解耦,同工艺同沟长下只依赖反型程度,量级从强反型每毫安5到15毫西滑到弱反型上限约25到28毫西
  • 三张查找表:跨导效率表、电流密度表、本征增益与特征频率表,一次生成全组复用
  • 流程三步:带宽定gm、效率定电流、密度定宽度,最后校验饱和余量
  • 算例锚点:5皮法负载、50兆赫兹带宽、每毫安15毫西,得到gm约1.57毫西、电流约105微安
  • 本质:查表法不是放弃理论,而是把1.3节的误差清单外包给仿真器,设计者只做选择与校验

延伸:三张表的工程细节与常见误读

做查找表时有三个细节决定表的质量。其一,扫描时必须固定漏源电压并覆盖真实电路会用到的工作点,VDS取1伏上下较通用;偏置在不同VDS的管子直接查表会引入几个百分点误差,需要时按VDS分档各出一套。其二,沟道长度的档位间隔不要太稀——增益与输出电阻对L高度敏感,0.18到2微米之间至少五档,缺档就要回炉。其三,PMOS与NMOS各出一套且不能混用,两者迁移率差三倍,混查会错一整个数量级。表格入库时连同工艺角信息一起存(典型角做设计,慢角快角做核验),否则查出来的最优解在角落上可能不达标。

常见的误读也有三桩。第一桩,把跨导效率当成越高越好:每毫安25毫西的亚阈值点速度极低,宽带电路查到这个点是灾难不是福利——选点必须同时看本征增益与特征频率两张表,三表联查才是完整动作。第二桩,查表定尺寸后忘了核最小宽度:小电流下算出的W常低于工艺最小宽度,四舍五入后电流偏差又回来了,此时应改用更长的沟道而不是硬凑宽度。第三桩,把表当成跨工艺可移植:换工艺必须重扫,阈值、迁移率、氧化层全变了,旧表只配当参考曲线。把这三桩避开,查表法的精度优势才能真正落袋。

  • 补三条纪律:VDS分档出表、三表联查选点、跨工艺必须重扫
