3.1 频率响应：极点零点与密勒等效

3.1 频率响应：极点把增益拖下水

本节摘要：本节处理"增益为什么随频率下降"。从一个RC极点的波特图开始，给出极点频率等于1除以RC的口径；重点做密勒等效前后的对照——跨接在放大器输入输出之间的电容被放大1加增益倍，输入极点因此被狠狠拉低，输出极点被推高，这种"此消彼长"正是第4章密勒补偿的原理雏形；最后给出多级电路的主极点近似与开路时间常数法。

第2章算的增益是直流值。真实的电路里每个节点都挂着电容——栅氧电容、结电容、连线电容——频率一高，它们就开始"偷"增益。本节的全部内容可以压缩成一句话：找到每个节点对地的电阻和电容，乘起来取倒数，就是极点位置。

一、单个极点：波特图的基本砖块

一个节点对地电阻R与电容C构成的主极点频率为1除以2πRC（角频率1除RC）。波特图上，增益在极点频率前平直，极点后以每十倍频20分贝的斜率降落，相位在极点前后共滞后90度（极点处滞后45度）。零点则反向：增益上翘、相位超前。两级级联就有两个极点，累计每十倍频40分贝、相位最多滞后180度——而180度相位滞后恰好把负反馈变成正反馈，这就是第3.3节稳定性问题的频率域根源。

把1.2节的例子接上：共源放大器输出节点，总电容为负载电容加漏结电容约5皮法，节点电阻为ro并RD约10千欧，极点等于1除以2π乘10千欧乘5皮法约3.2兆赫兹。也就是说那个21分贝的增益到3兆赫兹附近开始跌。想推高这个极点，要么减小电容（版图与负载侧想办法），要么减小节点电阻（下级用源随器或更低的阻抗去接）——"降低高阻节点的RC"是频率设计的总纲领。

二、密勒等效：一个电容，两种命运

栅漏电容Cgd跨接在输入与输出之间，而输出是它的反相放大版。把跨接电容拆成两侧对地的等效：输入侧为Cgd乘（1加增益的绝对值），输出侧约为Cgd加一点点。增益30倍时，50飞法的Cgd在输入侧等效1.55皮法——比它本身大三十倍，这就是密勒效应。等效前后总电容不变，但分布被彻底改变：输入极点被压低约（1加A）倍，输出极点被略微推高。能量守恒式的解释：输入信号不仅要给Cgd充电到自身电压，还要跟着输出摆过被放大后的电压差，电容"感觉"自己变大了。

对照着看它的两面性。作为麻烦，它让共源级的高频增益提前滚降、输入电容随增益非线性变化引起密勒失真（第6章采样开关的头痛项）。作为工具，它能把一个跨接小电容的效果放大几十倍——第4章两级运放的密勒补偿正是故意利用这一点：一个几皮法的补偿电容跨接在第二级上，等效在第一级输出节点挂了一个大电容，把主极点深深压低、次极点推开，实现"极点分裂"。同一物理现象，一念之差分饰反派与主角，这是模拟设计里最漂亮的对照之一。

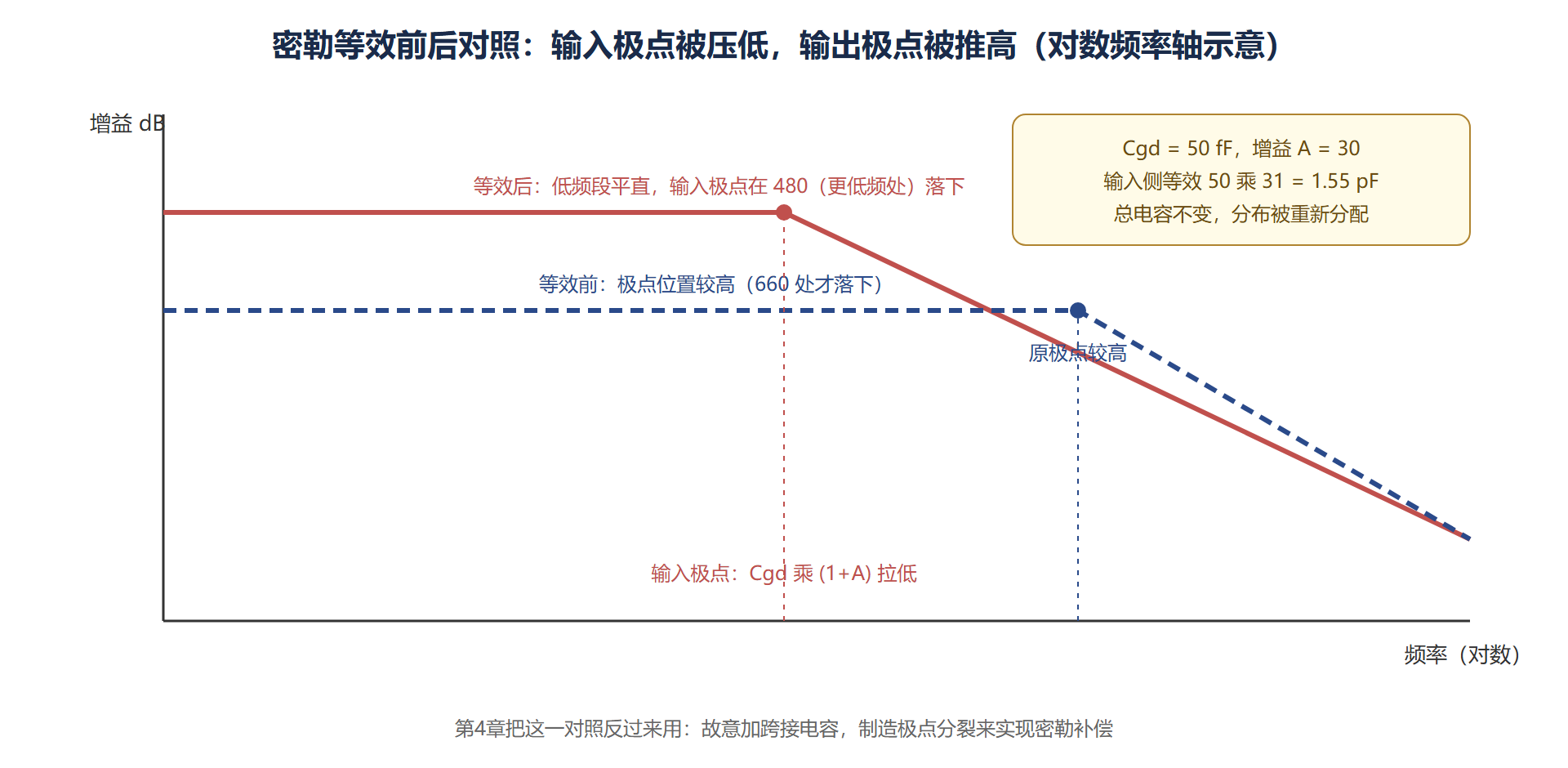

图：密勒等效前后极点位置的对照

三、多级电路：主极点近似与时间常数法

多节点电路的精确极点要解高阶多项式，但工程上有两把快刀。主极点近似：若一个极点明显低于其他极点（相差五倍以上），系统的负3分贝带宽就近似等于那个主极点，其余极点只在高频段制造斜率变化。开路时间常数法：把每个电容单独考虑、其余电容开路，算出各自的时间常数，全部相加的倒数近似负3分贝带宽。它的妙处是能指出"谁在拖带宽后腿"——最大的那个时间常数对应的节点就是瓶颈，优化它性价比最高。

用时间常数法审一遍两级共源级联：第一级输出节点密勒等效后RC最大，时间常数比如8纳秒；第二级输出节点2纳秒；其余节点合计1纳秒；带宽约1除以2π乘11纳秒约14.5兆赫兹。结论清晰：想提速先治第一级输出——或减小该节点电阻（插入缓冲级），或减小密勒乘数（改共栅输入）。第4章的运放架构选择（套筒、折叠、两级）本质上就是三种"重新安排时间常数"的方案。

⚠️ 常见坑：仿真交流分析时只扫到单位增益带宽附近就停，漏掉右半平面零点。密勒补偿路径穿过补偿电容存在一条前馈通路，产生一个位于 gm 除 Cc 的右半平面零点，相位滞后而幅度上翘，是稳定性杀手，4.2节的调零电阻就是冲它去的。交流扫描范围至少覆盖到单位增益频率的十倍。

本节要点回顾

• 极点口径：节点极点等于1除以2πRC，每极点每十倍频20分贝、90度滞后，两个极点凑齐180度就是稳定性红线
• 密勒效应：跨接电容输入侧等效乘（1加A），50飞法乘31倍成1.55皮法，输入极点被拉低、输出极点被推高
• 一体两面：密勒效应既是高频增益的杀手，又是密勒补偿的原理，第4章反向利用它
• 主极点近似：主极点低于次极点五倍以上时，带宽即主极点；时间常数法定位带宽瓶颈节点
• 右半平面零点：补偿电容前馈通路的产物，相位幅度双杀，交流扫描要扫够十倍单位增益频率

延伸：零点不止一种——左半平面与右半平面的性格差异

本节补齐零点的分类学。左半平面零点（如调零电阻制造的那种）相位超前、幅度上翘，能拿来抵消极点的相位滞后，是补偿工具箱里的良民；右半平面零点（密勒前馈通路的产物）相位滞后而幅度上翘，增益掉、相位也掉，是稳定性世界里的双重反派。两者在波特图上都画成上翘的折线，相位方向却相反——只看幅度图分不出善恶，必须看传递函数零点的符号。这也是为什么负3分贝带宽相等两个电路，一个稳定一个振铃：零点的星座不同。

实用判断流程浓缩成三问：这个节点对地有没有旁路电容到信号地（形成极点）；有没有跨接在反相级之间的电容（形成右半平面零点加极点分裂）；有没有与电容串联的电阻通路（可能形成左半平面零点，视结构）。三问扫一遍电路图，主要极点零点的位置与性格就心里有数，再上仿真器只是核对。工程师与初学者的差距，往往就体现在上仿真之前心里有没有这张草图。

• 补一条分类：左半平面零点救相位，右半平面零点毁相位，幅度图上看不出善恶

补一个把本章工具串起来的完整算例。两级共源级联：第一级gm等于2毫西、输出节点总电容（含密勒等效后）4皮法、节点电阻25千欧；第二级gm等于3毫西、负载电容5皮法、节点电阻33千欧。第一级输出极点等于1除2π乘25千欧乘4皮法约1.6兆赫兹，第二级输出极点约0.96兆赫兹——两个极点几乎挤在一起，级联后的总带宽不是较小者而是更差（两极点距离小于一倍频程时互相拖累，负3分贝点明显低于0.96兆赫兹），相位在不到十兆赫兹处就逼近180度，闭环必振。解法有二：中间插源随器把两级的RC解耦（节点电阻骤降、极点推开）；或第二级改共栅（去掉密勒乘数）。这个算例是"为什么实际电路总要在两级之间垫缓冲器"的定量答案，也预告了第4章运放补偿要处理的正是同一组极点。

时间常数法在这个例子上的输出同样有教益：各电容单独算时间常数，第一级输出约100纳秒、第二级约165纳秒、其余合计约50纳秒，总和倒数给出带宽约550千赫兹——比朴素取最小极点的估计差了近一倍，说明两极点贴近时只有时间常数法给出诚实答案。
