3.2 噪声：热噪声与闪烁噪声的量级对照

3.2 噪声：两种物理，两条谱线

本节摘要：模拟电路的噪声主要有两种——热噪声（载流子随机热运动，白谱，每单位带宽4kT乘gamma除gm）与闪烁噪声（栅氧界面陷阱，1除f谱，与面积成反比）。本节对照两者的来源、谱形与治理手段，给出等效输入噪声的折算流程与典型微伏量级，并算一遍"输入参考噪声积分得到有效值"的完整例子。

上一节讲的是"增益随频率掉"，本节讲的是"没有信号时输出也在抖"。噪声决定了电路能分辨的最小信号，是低功耗与高精度设计共同的对手。

一、两种噪声的物理与谱形对照

热噪声来自载流子的随机热运动：任何有电阻的地方都有它，谱密度与频率无关（白噪声）。MOS管饱和区的沟道热噪声电流谱密度为4乘k乘T乘gamma乘gm，其中k乘T在室温约4乘10的负21次方焦耳，gamma在长沟道取三分之二、短沟道因热载流子可到2到3。折算成栅参考电压噪声为4kTgamma除以gm——跨导越大越安静，这与"跨导越大增益越高"同向，所以放大输入级的gm向来舍得花电流。一个量级感：gm等于1毫西时，该电压谱密度约2.7乘10的负18次方伏平方每赫兹，即约46纳伏每根号赫兹——几万纳伏开根号级别的口算锚点。

闪烁噪声（1除f噪声）来自栅氧与硅界面的陷阱随机俘获释放载流子：谱密度随频率反比下降，公式为K除以Cox乘W乘L除以f。三个直接推论：面积WL越大越安静（与热噪声不同！）；PMOS的界面陷阱密度通常低于NMOS，1除f噪声小三到十倍，所以低频低噪输入级偏爱PMOS；拐角频率（闪烁等于热时的频率）在几kHz到几MHz之间，面积大的管子拐角低。数字口算：0.18微米工艺典型K系数下，一只10乘0.5微米的NMOS，拐角约在100千赫兹量级。

二、等效输入噪声：把所有抖动折算到输入端

多管电路里每只管都在贡献噪声，统一的比较口径是"等效输入噪声"：把所有输出噪声除以增益，折算到输入端，与输入信号直接比大小。折算规则：输入管噪声直接除增益；负载管噪声除以从输入到该管贡献的增益比——对差分级，负载管噪声乘以gm负载除gm输入的系数。结论是一条著名的设计准则：输入管的gm做到最大、负载管的gm做到最小，即输入管宽而长偏短、负载管长而窄，噪声贡献就被压在输入管主导的份上。

完整算例：一个差分对，gm输入2毫西、负载管gm0.5毫西，输入管热噪声谱密度4kTgamma除gm约23纳伏每根号赫兹（gamma取三分之二），负载管折到输入乘0.25系数约11.5纳伏每根号赫兹，不相关相加开根号约26纳伏每根号赫兹白噪声底。带宽100千赫兹内积分（白噪声部分）得26纳伏乘根号10万约8.2微伏有效值；若闪烁拐角50千赫兹、低频从1赫兹算起，1除f部分再添约几微伏——输入参考噪声总量在10到20微伏量级。这个数字直接写进第4章运放指标表，也决定了第7章ADC在12到16位分辨率时必须考虑噪声抖动。

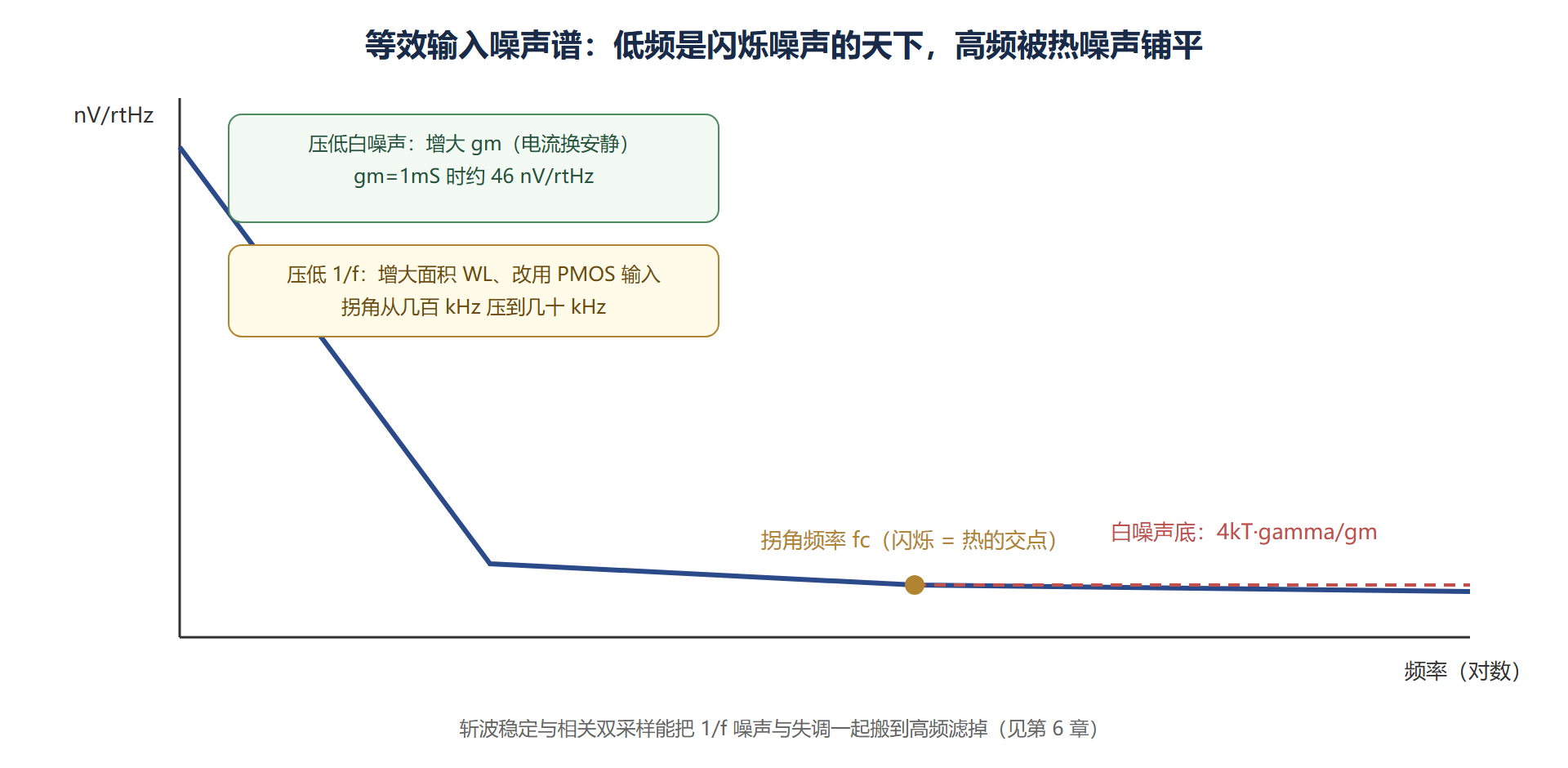

图：噪声谱密度与拐角频率

三、治理噪声的三条路径

架构层：增益前置——第一级增益做高，后级噪声除以增益后可忽略，"噪声看输入级"的根据；全差分对消电源共模噪声；斩波稳定用几千赫兹的斩波把1除f噪声与失调调制到斩波频率旁边，低通滤回基带后1除f近乎消失，代价是斩波残余毛刺。器件层：输入管选PMOS（陷阱少）、面积放大到拐角可接受；电阻用多晶硅而非扩散电阻（噪声低一个量级）。版图层：输入差分对共质心、远离数字翻转区、保护环接地——第8章的整套匹配技术有一半是给噪声用的。

还有一类"准噪声"要区分：电源纹波与衬底耦合是干扰，确定性的、可通过差分与滤波抑制；失调是直流失配，批间随机、可用斩波或自动校零消除；只有热噪声与闪烁噪声是真正的随机噪声，无法消除只能平均（带宽换信噪比）。三类问题三种对策，混为一谈是初学者最常见的排错弯路。

💡 关键直觉：噪声与功耗的交换律——热噪声电压谱密度正比1除gm，而gm正比根号电流，所以噪声每降3分贝（开根号口径降1.4倍），电流要翻倍。反过来说，电流预算每省一半，白噪声底就抬3分贝。低功耗设计的安静是有价格的，且价格按平方律上涨。

本节要点回顾

• 热噪声：4kTgamma除gm，白谱，gm等于1毫西时约46纳伏每根号赫兹，用电流换安静
• 闪烁噪声：K除CoxWLf，1除f谱，用面积换安静、PMOS比NMOS低三到十倍
• 拐角频率：两谱交点，典型几十千赫兹到几兆赫兹，面积越大拐角越低
• 折算准则：输入管gm最大化、负载管gm最小化，噪声主导权交给输入对
• 量级锚点：精心设计的输入参考噪声在10到20微伏量级，白噪声100千赫兹带宽积分约8微伏
• 三类区分：随机噪声（热与闪烁）只能平均，干扰靠差分滤波，失调靠斩波校零

延伸：把噪声预算做进系统

一个完整的噪声预算把所有贡献源列表相加：输入参考白噪声底、闪烁积分项、kT除以C采样噪声（若后接采样系统）、量化噪声（若进数字域）、电源纹波耦合残余。各项按功率相加后开根号得总有效值，与满量程的一半相比得信噪比预算。这张表最大的作用是排序：最大的那一项决定总噪声，把它压一半比把其余项全压掉都有效。常见的排序结果是输入对管热噪声第一、负载管第二、参考电压第三——与折算准则预言的一致，此时优化方向不言自明：电流加给输入对。

闪烁噪声的两个应用侧细节也值得记录。其一，斩波的残余毛刺与斩波频率的选取：斩波频率要高于拐角频率才有意义，但太接近信号带宽会污染带内，典型取信号带宽的十到一百倍。其二，面积与闪烁的交换可以用在局部：只有输入对值得花面积（噪声主导），后级管子的1除f噪声除以增益后可忽略，盲目全面加大面积是浪费硅片。预算思维的本质就是这种局部最优的资源配置。

• 补一条纪律：先排序再优化，压最大项一半胜过压其余项全部
