4.3 低电压低功耗：强反型与亚阈值的对照

4.3 低电压低功耗：电压余量见底之后

本节摘要：电源电压随工艺缩到1伏上下，过驱动预算从五个缩到两个，堆叠路线崩塌，低功耗又把电流压到微安级。本节对照两条应对路线：亚阈值区工作（gm除以ID达到每毫安25毫西上限，省电两到三倍，代价是速度低、失配敏感）与轨到轨技术（输入级双差分对并联、输出级class AB，代价是跨导曲线在过渡区起伏、噪声与失调翻倍）。最后把gm除以ID光谱与电压预算表合成一张选型地图。

4.2节的架构在1.8伏电源尚可挣扎，到1伏与0.8伏（先进节点的核心电压）就全面见底。本节看设计师在电压与电流的双重挤压下怎么改打法。

一、电压预算表：堆叠路线是怎么崩的

把低电压设计的约束写成一张预算表（以1伏电源、过驱动0.15伏、每管留0.1伏余量计）：输入差分对一个过驱动、尾电流源一个、共源共栅管一个、共源共栅负载一个——套筒结构静态就吃掉约0.4加0.4伏，留给输出的只有零点几伏，摆幅名存实亡。两级运放输出级只扣两个过驱动约0.3伏加余量，还能摆0.6伏上下。结论：低电压下两级结构与折叠变体几乎挤走套筒，同时催生两个新方向——体驱动技术（用体端当输入，阈值被"负着用"，代价是跨导低、易闩锁）与浮栅输入（工艺特殊，量小）。预算表是低电压设计的第一张纸，每个候选架构先填表再谈性能。

二、亚阈值路线：把电流旋钮拧到底

强反型下gm除以ID约每毫安5到15毫西，亚阈值下指数导电让它抬到每毫安20到28毫西（上限38除以n，n约1.4到1.6）。同要1毫西跨导，强反型要200微安、亚阈值只要40微安——省电五倍。账单：特征频率gm除以总电容骤降（亚阈值管为省电流做得小但电流低，fT常落在几十兆赫兹以下），速度上限低；阈值对工艺敏感，失配大约翻倍（电流指数放大阈值差）；噪声方面同电流下亚阈值gm更大、热噪声更低，这是难得的赠品。适用边界很清晰：传感器前端、生物电放大、能量收集设备这些千赫兹到兆赫兹带宽的场合用亚阈值；几十兆赫兹以上别想。

一个中庸而常用的地带是中等反型（每毫安15到20毫西，过驱动约0.1到0.15伏）：吃两头的好处，速度与效率都不极端，1.4节查表法 sweet spot 正在这里。低功耗设计的实际操作就是在gm除以ID曲线上按带宽上限往下走，走到带宽刚好够用的位置停下——每省一档电流，都精确对应曲线上一段。

三、轨到轨路线：把输入输出顶到电源边

输入端：单个差分对的共模范围缺一个阈值加过驱动（NMOS输入够不到上轨、PMOS够不到下轨）。轨到轨输入级把NMOS对与PMOS对并联，总跨导在共模扫过全轨时经过"两对同时导通"的过渡区，跨鼓曲线在中间鼓包约两倍——用电流镜做1比2的互补偏置把鼓包压平。代价：两对管的失调与噪声不相关叠加，指标劣化根号二倍；过渡区还有跨导曲率引起的失真。输出端：class AB输出级（两管推挽加浮动偏置控制静态电流），静态电流小、动态电流大，摆幅进到距离轨几十毫伏。代价是交越区线性度与稳定性（输出极点随负载电流大幅移动，4.1节容性负载坑的加强版）。轨到轨全差分加CMFB、再加AB输出，是现代低电源运放的标准像——每一项便利都对应一行成本。

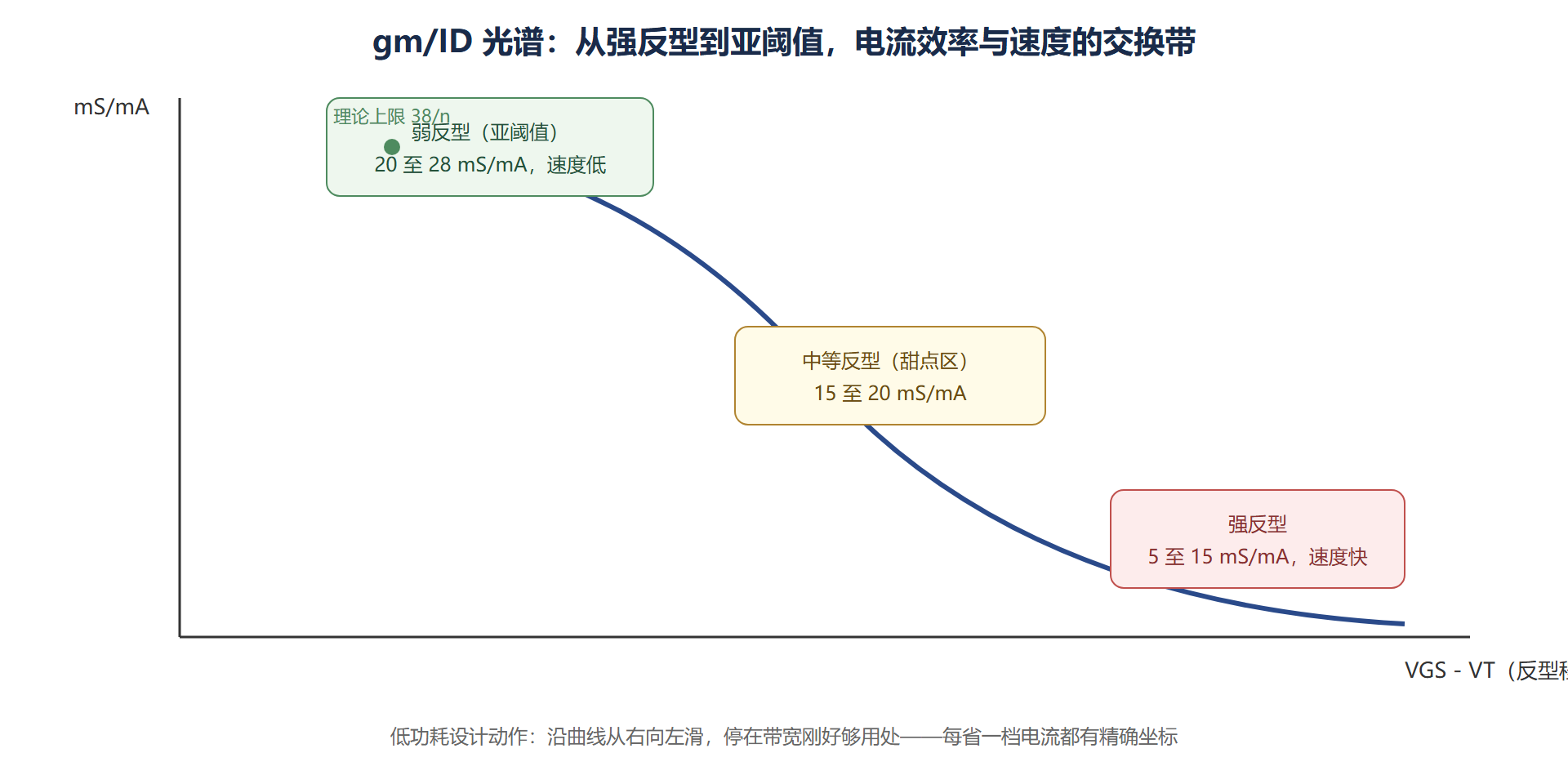

图：强反型与亚阈值在gm/ID光谱上的对照

四、合账：低功耗运放设计三问

把本章三节合成一个流程。第一问，速度上限多少：带宽需求乘安全系数定特征频率下限，反查gm除以ID曲线上允许的最省电位置。第二问，摆幅预算多少：电源减静态压降，决定两级还是折叠、输出级要不要AB。第三问，精度谁买单：亚阈值省下的电流让失配与噪声变贵，需要斩波或动态元件匹配（第6章开关电容的拿手好戏）补精度。三问答完，架构与偏置的骨架就定了。一个典型数字组合：1伏电源、微功耗运放，亚阈值输入（每毫安22毫西）加动态偏置输出，GBW做到100千赫兹量级、静态电流3微安、斩波后失调0.05毫伏——可穿戴传感前端的常规配置。

💡 关键直觉：低功耗设计不是"把电流调小"，而是重新分配电流预算的边际效用——在gm除以ID曲线上，同样的1微安加在输入管（换噪声与带宽）与加在输出级（换摆率）回报完全不同。会用曲线分配预算，才算入门低功耗。

本节要点回顾

• 电压预算表：1伏电源下套筒结构静态吃掉近半，两级与折叠成为低电压主力，体驱动是备胎
• 亚阈值账单：gm除以ID到每毫安20到28毫西省电五倍，换速度（fT几十兆赫兹以下）、失配翻倍；热噪声反而更低
• 甜点区：中等反型每毫安15到20毫西，通用低功耗设计的默认位置
• 轨到轨输入：双差分对并联加电流镜压平跨导鼓包，失调噪声劣化根号二倍
• class AB输出：摆幅贴轨，代价是交越区与输出极点大范围移动的稳定性难题
• 三问流程：速度定曲线位置、摆幅定架构、精度定斩波——合成低功耗设计骨架

延伸：动态偏置——按需供电的运放

低功耗设计还有一个跨频率的技巧：动态偏置。多数信号系统的信号幅度是突发的（通信突包、传感器事件），静态满偏置纯属浪费。动态偏置电路检测输入活动性（简单包络检测或电流比较），按需抬高尾电流与带宽，安静时回落到亚阈值微功耗态。实现的代价是唤醒延迟与模式切换瞬态（带宽突变等效于极点移动，切换瞬间可能出现振铃），需要斜坡控制切换速度。可穿戴设备的音频前端、事件驱动传感器的抗混袭滤波器，都靠这一招把平均功耗压到峰值的十分之一以下。

轨到轨输入级的过渡区问题也值得再算一笔。双差分并联结构在中间共模区两对同时导通，等效跨接约两倍、输入电容翻倍——若这个共模恰好在信号路径上扫来扫去（比如单位缓冲接大摆幅信号），跨导与电容的双重构成了一个随信号变化的极点，失真与稳定性同时受害。对策有三：把静态共模钉在单侧工作区、用电流镜压平跨导曲线、或干脆改用体驱动输入避开并联结构。轨到轨从来不是免费的，过渡区的账要在选型时就算清。

• 补一条提醒：轨到轨过渡区是随信号移动的极点，大摆幅单位缓冲场景要专门核失真与裕度
