6.2 开关电容积分器:连续时间与离散时间的对照


6.2 SC积分器:电阻的死刑与电容比的加冕

本节摘要:开关电容电路的核心思想是"开关加电容等效电阻"——两相时钟交替把电容在两个节点间搬运电荷,等效电导等于时钟频率乘电容,即等效电阻1除以fC。用这个等效替换连续时间积分器里的电阻,时间常数从"电阻乘电容"(精度百分之几)变成"电容比除以时钟频率"(精度千分之几),滤波器精度因此上一个数量级。本节推导等效电阻与寄生不敏感积分器的传递函数、对照几种离散积分方案、算运放建立需求的账。

6.1节把开关的毛病列清了,本节看它凭什么值得忍受:SC技术把模拟精度从"元件绝对值"转移到"元件比值加一个准确时钟"——这是它对连续时间电路的根本胜利。

一、等效电阻:电荷搬运的直流翻译

一只电容C通过双相开关交替接节点A与节点B,每周期搬运电荷Q等于C乘(VA减VB),每秒f次,等效平均电流等于f乘C乘(VA减VB)——从A看到B,这就是一只阻值1除以fC的电阻。数字感:10皮法电容配1兆赫兹时钟,等效电阻100千欧;要1兆欧只需把时钟降到100千赫兹或电容用1皮法。电阻值由时钟编程,这就是SC滤波器可电调谐的原理。

对照立即显出高下。片上扩散或多晶电阻的绝对精度约正负百分之二十到三十(批间)、温漂千分之二每度;片上电容绝对精度同样正负百分之十五,但两只电容的比值精度能到百分之0.1到0.5(版图好好做的话,第8章)。连续时间RC积分器的时间常数由两个绝对值相乘,精度约百分之三十;SC积分器由电容比加晶振级时钟(十万分之一以下)决定,精度千分之几——一个数量级的精度差,就是SC存在的全部理由。代价:需要时钟、运放要快速建立、噪声折叠到基带(采样把宽带噪声混叠进带内,信噪比恶化约一到两倍)。

二、寄生不敏感积分器:结构自带免疫力

朴素地把电阻换成SC支路,电容上极板的寄生电容会随两相切换把额外电荷搬进运放虚地,产生增益误差。寄生不敏感结构重新安排四只开关的相位:无论寄生电容接到运放虚地还是输出,其充放电都不进入信号路径——寄生电容被结构性地短路出信号通路。这是SC电路图里那些看似冗余的开关的真正使命。离散积分的传递函数:反相积分器约为z的负二分之一次乘上C1除C2除(1减z负1),前馈(延迟)积分器为C1除C2乘z负1除(1减z负1)——极点钉在z等于1(直流),增益由电容比C1除C2定。双线性积分用四相开关逼近连续积分,高频响应更贴、噪声折叠更小,代价是开关与时序复杂。

对照连续时间积分器的一行总结:连续版传递函数1除sRC,精度百分之三十、无时钟、无混叠;离散版极点在z域单位圆上1处,精度千分之几、要时钟、有混叠——各有地盘:音频滤波器、传感器通道选SC(精度与面积),高频射频前端选连续时间(无采样负担)。

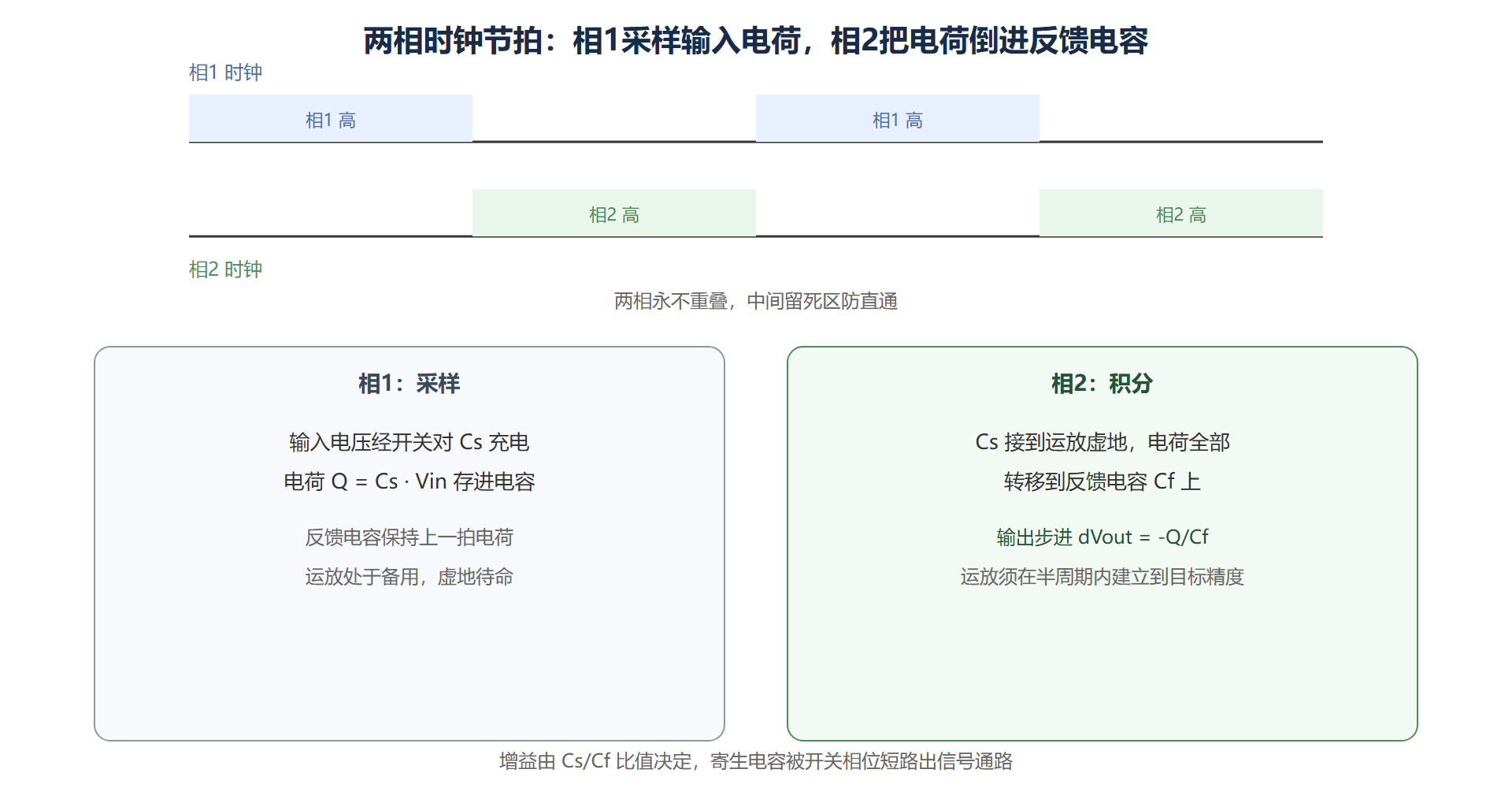

图:两相时钟下的SC积分器工作节拍

图:两相时钟下的SC积分器工作节拍

三、运放的账:半周期建立

SC积分器对运放的要求比连续时间苛刻得多:相2开始后,运放必须在半周期内把输出建立到终值附近的精度带。半周期等于1除以2f;建立到0.1%需要约7个时间常数,闭环带宽须达7乘2f即14f;闭环10倍增益下GBW需140f——1兆赫兹时钟的SC滤波器,运放GBW要140兆赫兹量级,摆率还要跟上大信号步进(电荷转移瞬间是大电流脉冲)。这就是SC电路功耗的来源:运放在每个时钟沿都在做全幅建立。折迭共源共栅与两级运放(第4章)在此选型,标准是建立精度而非小信号带宽。

SC滤波器的系统级账本也值得列:音频ADC前端的五阶SC滤波器,时钟256千赫兹、电容比最大20比1、总面积约0.2平方毫米、精度百分之0.5——同规格连续时间方案精度只有百分之五且要激光修调电阻。SC的混叠噪声用前置连续时间抗混叠滤波器(简单一阶即可,因为过采样)压住。

⚠️ 常见坑:两相时钟重叠。相1相2的开关若短暂同时导通,电荷未经保持直接泄漏,积分器输出出现随机跳变。时钟发生器必须带死区(非重叠时间几纳秒),且相1相2的边沿在版图上要匹配走线延迟——第8章时钟树布线的经典题目。另一坑:把SC支路的开关时钟接反,寄生不敏感结构变成"寄生极敏感",增益误差从千分之几劣化到百分之几。

本节要点回顾

  • 等效电阻:1除以fC,10皮法加1兆赫兹等于100千欧,阻值由时钟编程
  • 精度革命:时间常数从RC绝对值(百分之三十)变成电容比加时钟(千分之几),SC存在的理由
  • 寄生不敏感:开关相位安排让寄生电容结构性出局,这是那些"多余"开关的使命
  • 建立账:0.1%精度需闭环带宽14倍时钟频率,1兆赫兹时钟配140兆赫兹GBW运放
  • 代价清单:时钟与死区、运放建立功耗、噪声混叠(配连续时间抗混叠一阶)

延伸:SC滤波器的频率响应怎么算

积分器组装成滤波器后,频率响应的设计语言也要换一套:连续时间用s域(每积分器一个s分之一),SC电路用z域(每积分器一个z减1的函数),两者的映射随积分方案不同(前欧拉、后欧拉、双线性)而不同,双线性映射在奈奎斯特频率以内最接近连续原型,因此高阶SC滤波器几乎都用双线性积分器拼装。设计流程:先按连续时间原型定极点零点(成熟的滤波器综合法),再经双线性映射转成z域系数,最后把每个z域系数落成电容比。全流程只有最后一步是物理的——所以精度由电容比与运放增益(有限的直流增益使积分泄漏,等效极点偏离z等于1)决定,前者千分之几,后者按运放增益六十分贝折算约千分之一,两者同量级,谁也别拖谁后腿。

运放增益的有限性值得单独说一句:理想积分器极点钉在z等于1,增益有限让极点内移,积分泄漏表现为低频增益封顶而非无穷——对低通与带通原型这通常无害,但对陷波(notch)深度是硬伤,深陷波SC滤波器对运放增益的要求按陷波深度反推,负60分贝陷波要运放增益至少八十分贝。这类由理想假设塌陷引发的衍生指标,是SC电路设计里最需要提前列出的清单项。

  • 补一条换算:z域系数即电容比,运放有限增益使极点内移,陷波深度按增益反推需求
