8.1 模拟版图：匹配技术与失配的来源

8.1 模拟版图：与统计学做几何斗争

本节摘要：失配分随机与系统两族：随机项由掺杂与氧化层厚度的微观涨落决定，佩尔格姆模型给出失配方差约等于面积常数除以WL——面积翻十六倍失配才减半；系统项来自工艺梯度（温度、应力、注入倾斜）与边界效应，用共质心与叉指几何对消、用哑单元垫边界。本节给出三板斧的原理与电流镜、差分对、电容阵列的标准版图套路，对照模拟与数字版图的目标差异。

第2章说过"电流镜误差约两倍阈值失配除过驱动"、第5章说"比较器裸失配5到10毫伏"——这些失配数字不是电路决定的，是这一节手里的几何决定的。电路设计师把公差要求写在版图注意事项里，版图师用几何兑现它。

一、随机失配：面积的税

佩尔格姆模型：两只管子的阈值失配标准差等于A_VT除以根号下WL，A_VT是工艺常数（0.18微米约3到4毫伏微米，先进工艺随栅氧减薄到1毫伏微米量级以下）。代入：WL等于10平方微米的两管，失配约1毫伏；要压到0.5毫伏得40平方微米——面积税按平方征收。电流失配还叠加上跨导参数的失配项，总失配约根号下（阈值项加beta项的平方和）。这个模型同时解释了三件事：为什么模拟管子要画大、为什么输入对永远比逻辑管大几十倍、为什么第7章单位电容取几十飞法而不是最小值（电容失配同样有A_C常数，典型百分之0.2乘根号微米每根号面积量级）。

二、系统失配：梯度的几何解

晶圆上的氧化层厚度、掺杂浓度、温度梯度沿硅片缓变（毫米尺度百分之几），应力在封装后沿芯片对角线分布——落在两只管子上的"平均值"不同，产生与距离成正比的系统失配。共质心（common centroid）：把每只管子拆成偶数份，绕公共中心点对称排布——A的一块总与B的一块关于中心镜像，任何过中心的线性梯度在两只管子上的积分相等，一阶梯度被几何对消。叉指（interdigitation）：A、B、A、B交替排列，相邻距离最小化，二阶梯度效应也被压低，实现比共质心简单、对消阶数低一档。哑单元（dummy）：阵列外围一圈不接电路的同类管子——刻蚀与注入在边界处与中间不同（边界效应），让真管子全部生活在"有邻居"的环境里。三板斧之外还有同取向（全部同方向摆放，消除方向性应力差）与同温区（远离功率管，或对称环绕）。

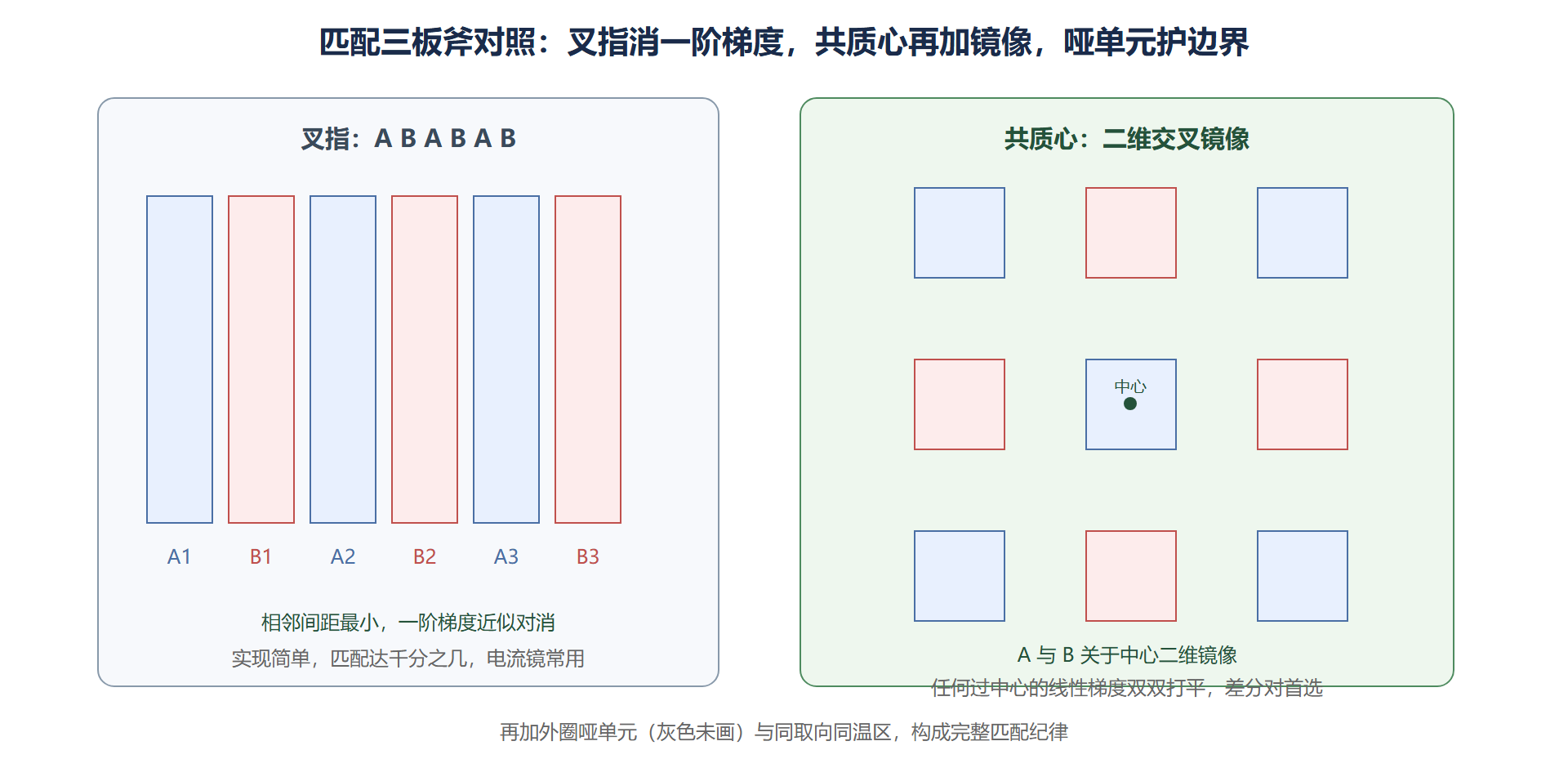

图：共质心与叉指布局对照

三、两个标准客户：电流镜与差分对

电流镜版图：两管同取向、栅极对齐（多晶硅刻蚀沿栅长方向有系统偏差，对齐让两管吃同样的偏差）、叉指排列、源漏区金属走线等阻（串联电阻失配直接变成电流失配）、外围哑晶体管。要求高精度时上共质心加单位管拼装。差分对版图：共质心是默认动作，两臂的金属走线长度相等（电阻与寄生电容对称），输入焊盘到两栅的走线也对称——否则第2章算的CMRR被走线不对称白白吃掉。电容阵列（第7章）：单位电容同尺寸同取向，MSB整排排布，外围一圈哑电容，顶板走线寄生等长（或用下极板屏蔽）。三套套路之外还有一条总纪律：模拟区块远离数字翻转区，中间加接地保护环与深N阱隔离——衬底耦合噪声是系统失配的隐形亲戚，几何同样是对策。

模拟版图与数字版图的目标对照值得列一张：数字版图追面积与布通率，标准单元自动摆放绕线；模拟版图追匹配、对称、寄生受控，几乎全手工。数字签核看时序，模拟签核看对称性与寄生预算——同一套EDA底层（多边形编辑、DRC规则），两套完全不同的思维方式，这也是混合信号芯片里模拟部分总是进度瓶颈的原因。

四、数值演练：给一颗12位ADC的基准分压电阻做版图

需求：8比1的两个电阻比值，失配小于百分之0.05。电阻失配的面积常数取百分之0.5微米每根号面积量级，单个电阻要做到失配0.02%需要面积大得离谱——纯靠面积不现实。方案：9个等值单位电阻叉指排成一行（8个串在一路、1个独占一路），共用哑单元护边。等值电阻的比值失配由相邻单位对的随机失配平均，9个单位叉指后梯度项几乎归零、随机项按根号9减半——组合做到百分之0.03，加上斩波或数字校准兜底。这笔账展示了版图匹配的正确姿势：面积买随机项、几何买系统项、校准兜残余，三者分工，而不是把面积税一路缴到底。

⚠️ 常见坑：共质心布局后忘了"连线也要对称"。管子完美镜像、金属走线一长一短，串联电阻差几欧在毫安级电流下就是毫伏级失配——几何对称必须贯穿到最后一层金属。另一个坑：哑单元接错电位，浮空的哑管通过寄生耦合反而注入噪声——哑单元要接到与其邻居相同的直流电位。

本节要点回顾

• 佩尔格姆模型：阈值失配标准差等于A_VT除以根号WL，面积翻十六倍失配减半，精度税按平方征收
• 系统失配三来源：工艺梯度、应力、边界效应，对应三板斧
• 三板斧：共质心消一阶梯度（差分对首选）、叉指近距离对消（电流镜够用）、哑单元垫边界
• 延伸纪律：同取向、等长走线、保护环隔离、单位元件拼装
• 正确姿势：面积买随机项、几何买系统项、校准兜残余——三层分工

延伸：版图评审清单——签字前问十遍

模拟版图评审有一份值得固化的提问清单。一问匹配对是否同取向；二问关键对是否共质心或至少叉指；三问哑单元是否接了正确电位；四问两臂走线是否等长等宽等层；五问电流密度图是否干净（第8.2节的账）；六问敏感节点上方有没有数字信号线跨越；七问保护环与阱接触密度是否达标；八问单位电容是否同尺寸拼装且带哑圈；九问电源走线是否单点汇聚（避免接地梯度变成信号）；十问热源（功率管）与敏感对的热路径是否对称。十问答完，八成的经典版图事故已被拦截。

再补一条组织经验：模拟版图的尺寸与位置约束应当在电路设计阶段就写成文字（每对匹配标注目标失配值与建议结构），而不是等版图画完再口头沟通。电路设计师最清楚哪个失配致命、哪个无所谓；版图设计师最清楚哪些几何代价高。约束前置，两人各自的专业就能叠加；约束后置，只能靠返工试错。这份约束文档也是9.2节预算表在版图维度的延伸——几何也是预算的一部分。

• 补一条组织纪律：匹配约束写在电路上，几何代价谈在落笔前
