8.2 可靠性设计:电迁移与击穿的对照


8.2 可靠性:十年以后芯片还好吗

本节摘要:可靠性设计管的是"刚流片好"与"十年后还活着"的差距。两大物理红线对照:电迁移(大电流把金属原子搬家,线阻涨到断路,靠电流密度上限算线宽与通孔数)、击穿(栅氧经时击穿与热载流子退化把阈值漂移,靠电压降额与保护电路)。再加上三件混合信号事故源:天线效应、闩锁、ESD。本节给出每项的机制、设计规则量级与防护套路。

上一节管"做得准",本节管"活得久"。可靠性失效有个阴险的特点:出厂测试全过,一到客户手里按年折旧——所有本节内容都是"签核时看不见、十年后躲不掉"的账。

一、电迁移:电流搬走金属原子

金属线里电子风把原子沿电流方向推,长期形成空洞(阻值上升、最终断路)与小丘。寿命与电流密度是陡峭的指数关系,工程上化为红线:直流电流密度上限按工艺给,典型口径铝线约每平方微米1毫安(0.5微米工艺1.5、先进铜线2到3毫安),交流上限约为直流的十倍(双向电流自我修复)。设计动作是一道算术题:1毫安的直流电流走最底层金属,若工艺红线每平方微米1毫安,则需横截面积至少1平方微米——0.2微米厚的金属线宽至少5微米;通孔单孔过流能力约0.4毫安,1毫安至少三孔并联。电源网络与功率管(第4章输出级、7.1电流舵的MSB电流源走线)是审查重点,电流密度图(EM check)是签核必跑项。

二、击穿与热载流子:电压的慢性毒

栅氧经时击穿(TDDB):栅氧在电场下缺陷逐渐累积,最终短路。氧化层越薄耐受场强越高但绝对电压越小,设计规则按工艺给栅压上限(1.8伏栅氧常限到1.9伏,3.3伏IO管用厚氧)。热载流子注入(HCI):饱和管漏端高场加速载流子撞进栅氧,界面陷阱累积,阈值漂移、跨导下降——NMOS、开关应用、高频翻转的时钟管最受害。对策:漏压降额(留饱和余量)、用LDD工艺管、关键偏置管不工作在深饱和高压。负偏置温度不稳定性(NBTI):PMOS负栅压高温下阈值正漂,静态偏置的PMOS十年漂几十毫伏——差分对与电流镜的失配随寿命劣化,斩波与动态偏置能对冲。三项合并的设计纪律是电压降额:关键节点电压留百分之十到二十余量,长期偏置不贴轨道。

对照维度 电迁移 击穿/退化(TDDB HCI NBTI)
物理动作 原子被电子风搬走 电场与高能载流子损伤氧化层
失效表现 电阻涨到断路 阈值漂移、跨导降
主要变量 电流密度与温度 电场强度与时间温度
设计红线 线宽与通孔数 电压降额
加速试验 大电流高温烘焙 高压高温烘焙
审查工具 电流密度图 寿命模型与角仿真

三、三件混合信号事故源

天线效应:刻蚀或离子注入时,未连接的大块金属(或栅多晶)像天线收集电荷,栅压被抬起击穿薄栅氧。对策是设计规则检查(ANT check)+ 加跳线断开长金属 + 插天线保护二极管给电荷泄放通路。闩锁(latch-up):CMOS的寄生晶闸管(寄生PNPN结构)被电源毛刺或辐射触发,电源对地短路烧毁。对策:阱接触孔密集排布(减寄生电阻)、阱与衬底充分接电位、敏感模拟加保护环与深N阱、IO电路严格双环。ESD(静电放电):人体几千伏静电在纳秒内砸进管脚。对策是IO上的钳位电路:ggNMOS(栅接地的NMOS)或SCR(可控硅)泄放大电流,加串联电阻限流进内部栅,全芯片加电源钳位。模拟IO的ESD设计额外难:ESD器件的寄生电容会污染射频端口与高阻节点——ESD保护与信号完整性的拉锯是模拟IO的常年戏码。

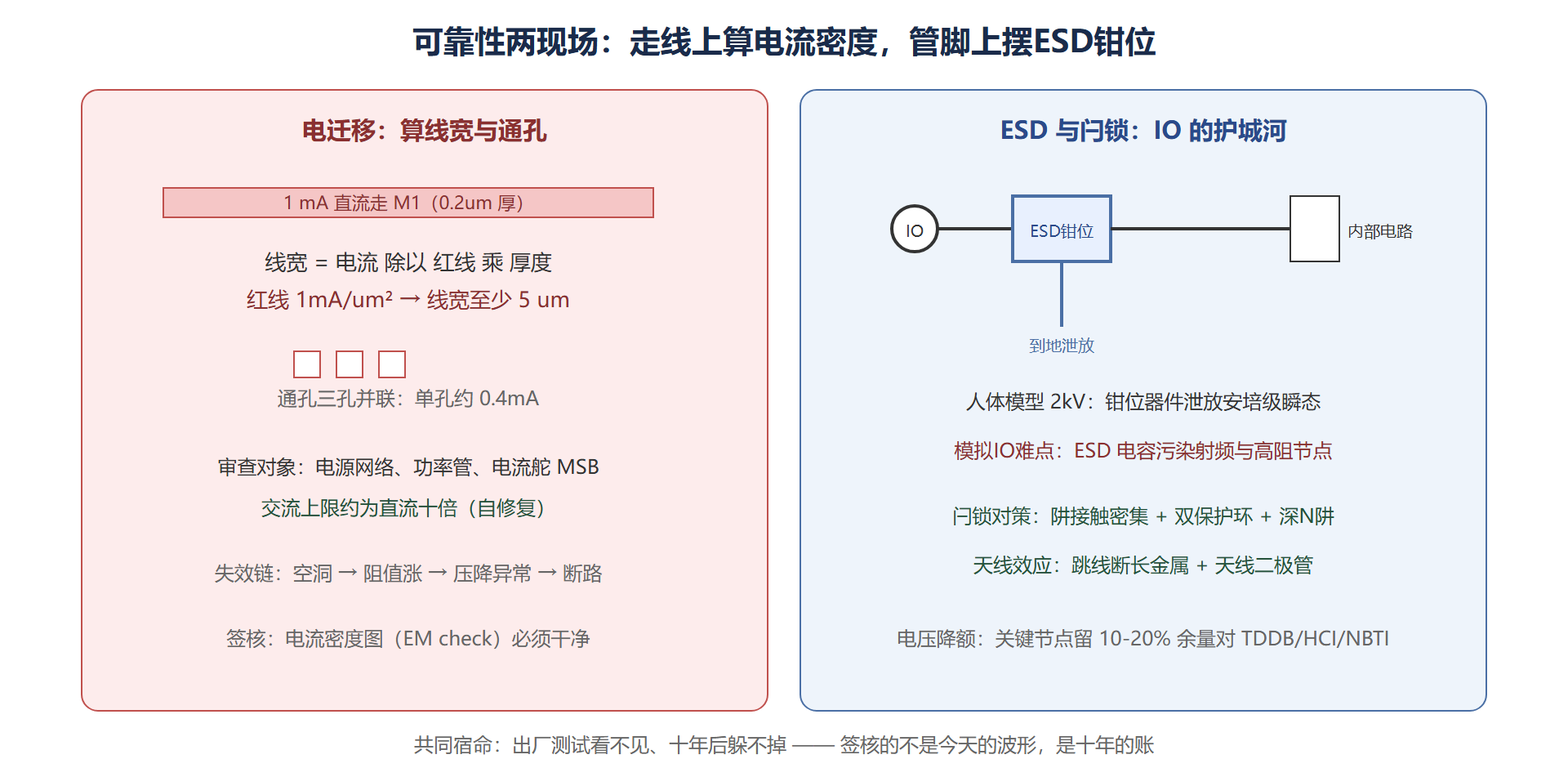

图:电迁移审查与ESD防护要点

图:电迁移审查与ESD防护要点

四、寿命预算的实战算法

把红线翻译成流程:第一步,列长时偏置清单——所有恒定大电流走线(偏置网络、输出级、电流舵)与恒定高压节点(栅压贴轨的开关)。第二步,逐项算电流密度与场强,超限者改线宽、加通孔、加降额。第三步,角仿真加老化模型(多数PDK带年龄模型)看十年后的阈值漂移对失调与增益的侵蚀,敏感电路(第5章基准、比较器)加斩波或动态偏置对冲NBTI。第四步,跑ANT、闩锁规则、ESD设计规则三件套。一份典型预算:1.8伏工艺,电源走线按每毫安5微米宽(M1)或2微米(M3厚金属),通孔每毫安2.5个;栅压长期不超过1.85伏;十年NBTI漂移预算5到10毫伏分配给关键对管。这套数字每家代工厂规则表略有出入,但量级通用。

⚠️ 常见坑:只看直流不看交流均方根。双向电流(如时钟网络、开关电容电路的充电脉冲)直流为零,但脉冲电流密度的均方根仍推动电迁移——EM检查要用平均加峰值的复合判据,脉冲占空比小不等于免检。

本节要点回顾

  • 电迁移红线:铝线每平方微米约1毫安、铜线2到3毫安,交流约为直流十倍;线宽与通孔数是一道算术题
  • 击穿三兄弟:TDDB看场强、HCI看漏压高场、NBTI看PMOS负栅压高温,统一对策是电压降额
  • 三事故源:天线(跳线加保护二极管)、闩锁(阱接触加保护环)、ESD(钳位器件加限流电阻)
  • 模拟IO的拉锯:ESD器件寄生电容与信号完整性冲突,射频端口是常年战场
  • 寿命流程:长时偏置清单、逐项密度场强核算、老化模型仿真、三件套规则检查

延伸:加速试验与寿命数学

签核时的寿命不是等十年验出来的,而是用加速试验外推。热力学直觉:温度每升高十度左右,电迁移与化学反应速率约翻倍(阿伦尼乌斯关系),所以一百二十五度烘一千小时大致等效常温十年。三个标准模型对应三类应力:电迁移用电流与温度双加速(Black方程,寿命正比电流密度的负二次方乘温度指数项);栅氧击穿用电压加速(每伏场强提升,寿命掉几个数量级);NBTI用温度与应力电压双加速。设计侧的用法是反着的:给十年寿命目标与使用条件(结温、电压),按模型反推允许的电流密度与场强——PDK规则表里的红线就是这样来的。理解了这条反推链,就知道红线不是官僚条文而是物理折扣价。

混合信号芯片还有一条系统级可靠性纪律:功率预算与热阻核算。全芯片功耗乘封装热阻等于结温升,结温每高十度所有退化机制都加速一倍——模拟部分的NBTI漂移、电流镜的温漂全部按此放大。把最热的功率管放在封装热沉正上方、敏感模拟对远离热源并做热对称布局(第8.1节的共质心在这里又多了一个对消对象:热梯度),是功率较大的混合信号芯片必须做的版图功课。

  • 补一条数学:温度每十度速率翻倍,红线是十年寿命反推出的物理折扣价
