8.3 后仿真与验证：前仿真与后仿真的差距

8.3 后仿真与验证：从理想导线到寄生网络

本节摘要：前仿真里的导线零电阻零电容，版图完成后寄生提取（电阻、电容、再到电感）把它们加回来，性能通常掉几个到十几个百分点——这就是前后仿真差距。本节对照提取的三个精度档（R only、RC、场求解器）、差距的四大来源（耦合电容、串联电阻、互感、衬底网络），给出后仿真的修复循环与LVS、DRC、天线等签核清单，并解释"为什么流片回来总比仿真慢"。

电路对、版图对，故事还差最后一章：导线本身也是元件。前仿真把导线当零阻抗的数学抽象，后仿真把它还原成真实的寄生网络——本节处理这次"落地"的落差。

一、提取的三个精度档与它们的价钱

R only：只提串联电阻，速度快文件小，适合数字时序与低频模拟初检——电源网络IR压降就靠它。RC：加节点电容与耦合电容，模拟电路的标准档；耦合电容（两条相邻线之间的电容）是模拟后仿真最重要的新增项，它把数字翻转噪声直接耦合进敏感节点。场求解器级（RC加电感或精确三维提取）：吉赫兹以上与关键网络（时钟、射频电感、总线）用，计算慢、只给重点网络。文件规模常常爆炸：几万个器件的电路提取后可能到几百万个RC元件，后仿真时间是前仿真的十倍到百倍——选择提取档位本身就是精度与工期的交换，通常做法是全芯片RC档加关键网络场求解。

二、差距的四大来源对照

耦合电容（最常见）：相邻信号线间的电容把一边的翻转以位移电流注入另一边，表现为串扰毛刺与共模噪声；对策是敏感线两边加接地屏蔽线（三明治布线）、拉开间距、走不同层垂直方向。串联电阻：长金属走线几欧到几十欧，直接吃进源极退化电阻（第2章）与电流镜源端——匹配电路两臂走线电阻不等，失配凭空多出毫伏级；对策是等长走线、关键源极用高层厚金属。互感与趋肤：百兆赫兹以上并行电源走线的互感改环路阻抗，时钟差分对的寄生电感造成振铃；对策是电源栅格化、差分线紧耦合。衬底耦合：数字地弹经衬底电阻网络进模拟衬底接触；对策是深N阱隔离、保护环、分离焊盘（模拟地与数字地分引脚）。四项来源的统一性格：它们全是"图上看不见的元件"，也全是"版图上能治的病"——这就是后仿真循环存在的意义。

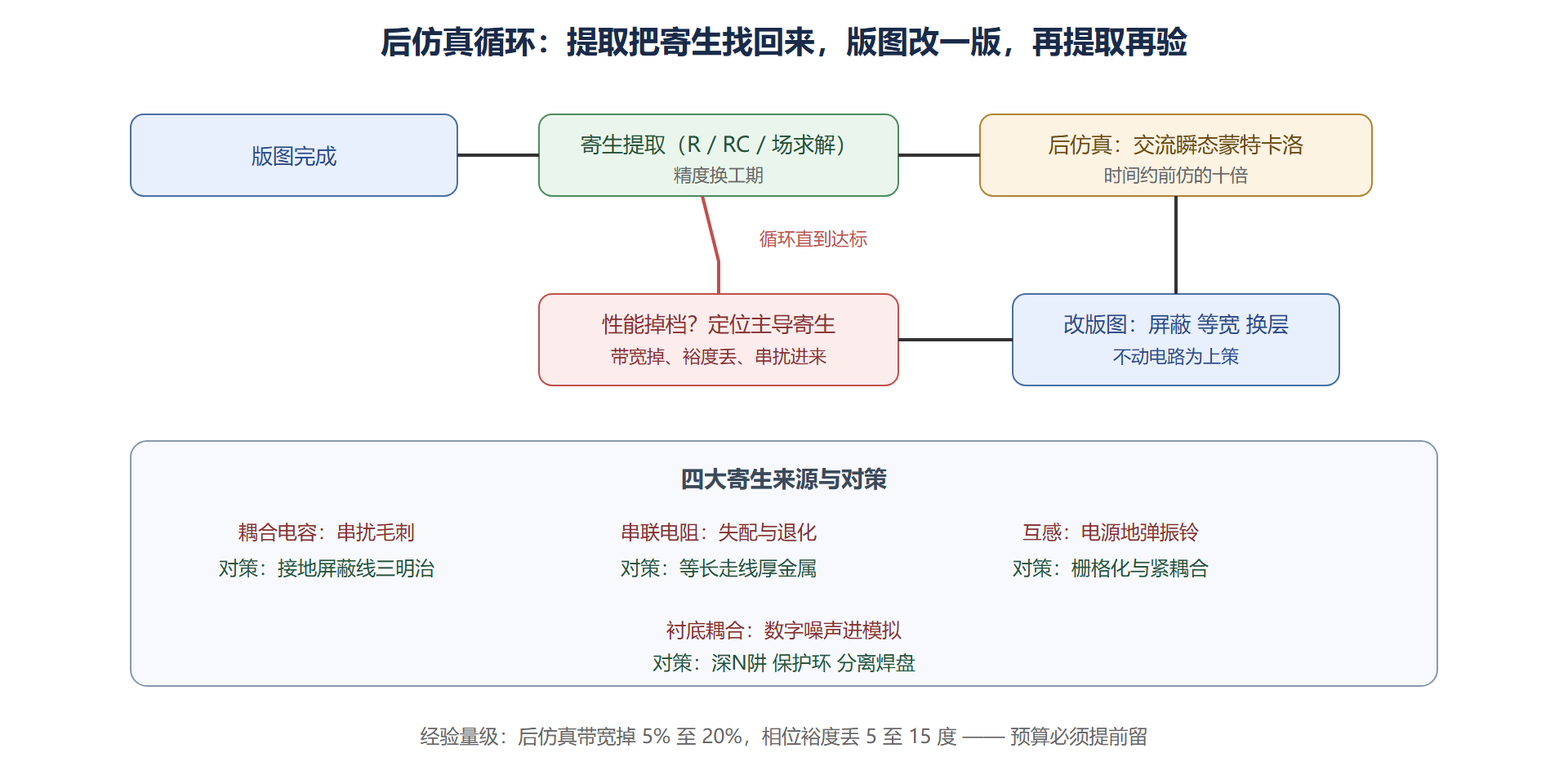

图：前后仿真差距的来源与修复循环

三、修复循环与签核清单

后仿真掉档的修复次序有讲究：先治版图（屏蔽、等长、换层、加宽），电路参数微调次之，改架构是最后手段——每一档的返工成本递增。典型修复案例：两级运放后仿相位裕度从60度掉到48度，提取报告显示第一级输出节点耦合电容多了80飞法——两条时钟线正好从该节点上方跨过；把时钟线改道到垂直层、节点走线缩短，裕度回到57度，电路一个参数没动。这种"几何治病"的案例是后仿真循环的日常。

签核清单（tape-out checklist）逐项过：DRC（设计规则，全部干净）；LVS（版图与电路图一致性，包括器件参数匹配）；天线规则；电迁移（电流密度图）；IR压降（电源网络直流压降，一般限百分之五以内）；闩锁规则；ESD结构确认；后仿真关键指标（带宽、裕度、噪声、失调）全工艺角全温度达标；蒙特卡洛失配与工艺角套件（前仿后仿各一轮）。混合信号芯片还要加模拟数字电源域划分确认与衬底接触网络审查。这份清单的第9章流程图里就是"物理验证"那个方框的展开。

四、为什么流片回来总比仿真慢

一个工程界共识的定量解释。前仿真的负载电容只含外显的（用户给的CL），后仿真加上全走线寄生常多出百分之三十到一百的等效负载——带宽按比例掉、建立时间按比例涨。再加三笔账：模型本身在前仿已带偏差（第1章的BSIM精度）、封装寄生（键合线每毫米约1纳亨，压焊点零点几皮法——封装后仿真常被遗漏）、温度自热（实际硅片温度比仿真环境高十到三十度，迁移率降、速度慢）。三笔账叠起来，"实测比仿真慢百分之十到三十"就是正常工程余量——有经验的团队在设计目标外再留百分之十五到二十的预降额，把这个系统性偏差提前吃掉。

⚠️ 常见坑：用RC提取做完交流仿真就签核，漏了瞬态大信号检查。寄生在瞬态下还表现为振铃与过冲（电感效应），开关电容电路的电荷注入敏感时序在提取后才暴露——后仿真必须交流瞬态两套都跑，蒙特卡洛至少在关键电路做后仿版本。另一坑：封装寄生到流片后才知道，射频与高速电路务必在版图阶段就把键合线模型（SPD文件）加进仿真。

本节要点回顾

• 三档提取：R only给电源、RC给模拟标配、场求解给关键网络，档位即精度与工期交换
• 四大来源：耦合电容（串扰）、串联电阻（失配）、互感（地弹）、衬底网络（噪声），全部"图上不见、版图能治"
• 修复次序：先改版图、再调参数、最后动架构，返工成本递增
• 签核清单：DRC、LVS、天线、EM、IR、闩锁、ESD、后仿全角全温、蒙特卡洛
• 预降额纪律：实测慢百分之十到三十是系统性的，设计目标外留百分之十五到二十

延伸：寄生预算——把后仿真从被动变主动

成熟团队不把后仿真当惊喜，而在版图开始前就写寄生预算：每个关键节点的目标电容与电阻上限、每条关键连线的目标延时。版图按预算施工，提取后对账，超预算的节点才触发返工——被动验证变成主动控制。预算的来源是设计余量倒推：相位裕度留了十度余量，换算成第一级输出节点允许新增的电容就是几十飞法级；噪声预算留了十分之一，换算成输入走线的串联电阻就是几欧级。有了这两个数，版图师知道屏蔽线该加多宽、走线该绕多远，设计师也不用在签核时全盘接受提取结果。

对账时还要提防提取器自身的盲区：默认提取常忽略衬底耦合（要另跑衬底网络提取）、忽略金属间通孔的寄生电阻细节、对深亚微米的邻近效应电容打折。这些盲区造成实测与后仿仍然差几个百分点——所以8.2式的预降额在后仿真通过后依然要保留一半。后仿真把差距从百分之二十压到百分之五，剩下的一半交给工程余量与实测校准，这是行业现状的诚实数字。

• 补一条方法：寄生预算前置到版图开工，提取后对账，被动验证变主动控制
