9.3 混合信号趋势：模拟与数字的边界移动

9.3 混合信号趋势：边界在移动，方法在融合

本节摘要：模拟与数字的分工边界持续移动，方向清晰：模拟做粗、数字做勤——校准、纠错、配置、自适应都搬进数字域，模拟只保留物理接口必需的电路。本节对照三条移动战线：电路级（自校准与自测试取代精密匹配）、芯片级（ADC/DAC与电源管理全面数字化辅助、全差分与隔离技术对抗SoC噪声环境）、生态级（IP复用与定制的经济边界、先进工艺对模拟的利弊、设计师技能画像的演化）。最后回到全册的六组对照主线收束。

这是最后一节。前八章建立了器件到系统的技术纵深，本节抬头看方向：这门手艺在下一个十年往哪走、设计师该往哪投资自己。

一、电路级：模拟做粗，数字做勤

第7章已经预告了这个趋势，此处把它推广成方法论。传统模拟设计的精度靠物理：更大的面积、更好的匹配版图、更贵的工艺选项。新范式把精度拆成"粗的模拟加勤的数字"：SAR ADC的电容失配用后台校准数字扣除（7.2）、运放失调用斩波调制到高频滤掉（3.2）、带隙的批间散布用出厂修调码写死（5.1）、流水线级间增益用伪随机序列在线测量（7.2）。每一例的结构都一样：模拟电路只提供"可重复的粗"，数字负责"知道差多少并扣掉"。收益是面积与功耗同时下降——匹配税（面积开四次方定律）和功耗税都被绕开；代价是测试向量、校准状态机与首次流片的调试复杂度。这个交换在大多数应用里越来越划算，因为晶体管（数字）持续变便宜，而面积与电流（模拟税）持续相对变贵。

二、芯片级：SoC里的模拟生存术

模拟电路在片上系统里的处境越来越像闹市区里的图书馆。三条生存战线：噪声隔离——数字翻转噪声沿衬底与电源线入侵，对策是深N阱加保护环加分离电源域加全差分信号（第2、8章技术栈的全家桶）；电源管理数字化——DC-DC开关电源全数字控制环路、片上LDO用数字校准基准，模拟部分收缩为功率管与传感比较器；可配置性——运放增益带宽可编程、ADC分辨率速度模式切换（物联网设备的"永远在线但随时深睡"），模拟IP披上寄存器接口的外衣，被软件定义。这些变化的共同点：模拟电路的价值从"性能"转向"在恶劣环境里稳定交付够用的性能"。

三、生态级：工艺、IP与人的三个经济学

工艺选择：先进节点对模拟是双刃剑——晶体管快而便宜，但电压低（0.7到0.9伏核心）、增益难做（短沟道ro塌）、闪烁噪声与失配恶化。模拟主导的芯片（电源、射频、传感器接口）常停在40到65纳米级"甜点"工艺，只有混合信号SoC被迫跟随数字主工艺，模拟部分在低电压下靠第4.3节技术与数字校准硬扛。IP复用与定制的边界：标准接口PHY、通用ADC、锁相环有成熟的IP市场（买比做便宜）；差异化模拟（传感器前端、特殊性能指标）仍全定制。经验法则：能把规格写成一行表格的买IP，要靠电路创新才能达标的自己做。人的演化：设计师的技能重心从"手算与调管子"移向"架构取舍与误差预算"（9.2的预算表）、"统计思维"（失配与良率）、"跨域协作"（懂一点数字时序与数字校准、会用脚本与数据工具）。手算不会过时——它是判断仿真对错的尺子——但"只会手算"不够了。

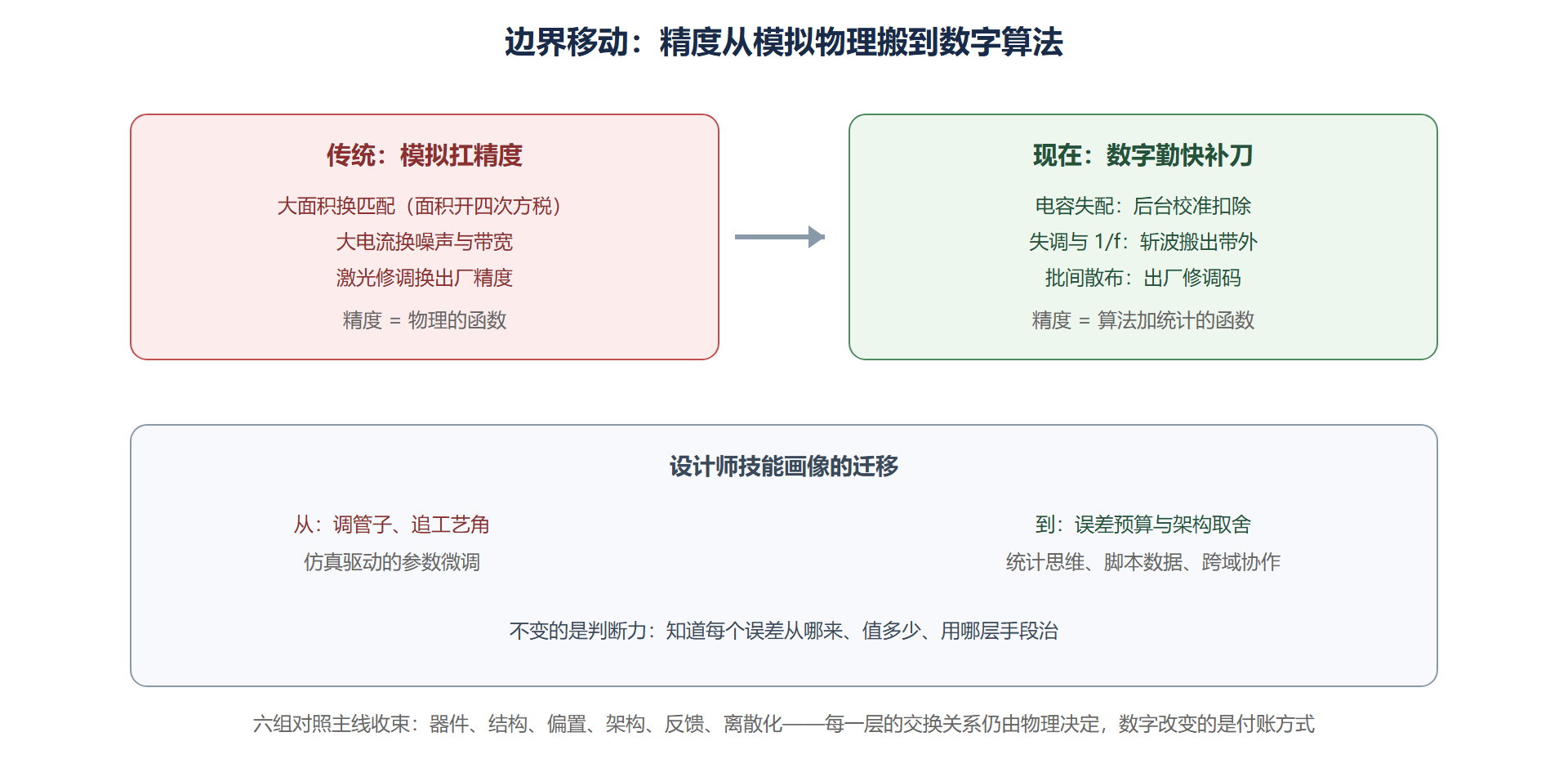

图：模拟数字分工边界的移动

四、收束：六组对照的回望

全册以对照驱动，最后清点六条主线。器件层（第1章）：理想平方律与真实短沟道效应的对照，教你看穿模型的适用边界。结构层（第2章）：五种放大单元的对照矩阵，是选型的第一张纸。偏置层（第2章）：简单与共源共栅电流镜，输出电阻与电压余量的交换。架构层（第4章）：两级与折叠共源共栅，补偿前后极点位置的此消彼长。反馈层（第3章）：开环与闭环，增益带宽积守恒下的精度租金。离散化层（第6章）：连续时间与开关电容，精度从绝对值搬到比值加时钟。六层叠加，从物理到系统——模拟设计的全部内容，就是在这六层交换关系里找当前约束下的最优解。工艺与工具会变，交换关系不会。

⚠️ 常见坑：把"数字辅助"理解成"模拟可以随便做"。校准有范围——失调大到比较器判错方向、增益低到信号淹没噪声，数字救不回物理上没发生的信息。数字勤快的前提仍是模拟把信号"可重复地、粗但完整地"搬进数字域，底线（噪声、摆幅、建立）依旧是第3、4、6章那些硬功夫。

本节要点回顾

• 方法论：模拟做粗数字做勤，绕开匹配税与功耗税，代价是校准复杂度与测试向量
• SoC生存术：隔离（深N阱加保护环加分离电源）、全差分、可配置与软件定义
• 工艺经济学：模拟甜点停在40到65纳米，SoC跟随数字主工艺靠低电压技术与校准硬扛
• IP边界：规格一行表格的买，需要电路创新达标的自己做
• 技能迁移：手算仍是判断对错的尺子，重心移向预算、统计与跨域协作
• 不变的内核：六层交换关系由物理决定，数字只改变付账方式

延伸：给学习者的路线图

把全册收束成一份可执行的学习路线。第一步，把第1、2章的手算功夫练到条件反射：给定电流与过驱动，三十秒说出跨导、输出电阻与增益量级——这是后面一切的语感基础。第二步，用1.4节的方法为自己的工艺做一套三张查找表，这个作业会逼你把器件行为真正吃透。第三步，完整设计一个两级运放（第4章流程走到底，含补偿手算与后仿循环），这是模拟设计师的成人礼项目。第四步，做一个开关电容积分器或逐次逼近ADC，把离散时间世界打通。第五步，把每一步的预算表、偏置表、版图约束文档归档成自己的模板库——从做项目到有方法论，差的正是这批模板。

最后回到对照这个方法本身。本册的六组对照不是修辞，是认知工具：任何新电路出现在你面前，先问它与谁对照、优势的来源、代价的去处，三个问题问完，陌生电路就变成了已知结构的一组变体。同样，任何新工艺、新工具出现时，先定位它在六层交换关系里改变了哪一层的汇率——这个习惯比记住任何一个公式都长寿。

• 补一条路线：手算语感、自建查找表、运放成人礼、离散时间打通、模板沉淀，五步成体系
