6.2 求解器配置与收敛诊断

6.2 求解器配置与收敛诊断

本节摘要：默认求解器配置八成情况下不用动，剩下两成决定了你是顺利收工还是通宵排障。本节掀开"显示默认求解器"这口锅：直接与迭代求解器的内存换速度、全耦合与分离的阻尼与伪时间步进，以及一张按命中率排序的不收敛排查清单。

掀开默认求解器的锅盖

右键"研究"→"显示默认求解器"，模型树里多出"求解器配置"分支——此前它一直隐身。稳态问题下的典型结构是：稳态求解器（管非线性外层迭代）下面挂着全耦合或分离式（管场的组织方式），再往下是代数求解器（管每一步怎么解线性方程组）。三层各有各的旋钮，排障前先分清报错发生在哪一层：收敛问题看外层误差列，内存爆掉看代数层。

**代数层的两派。**直接求解器（MUMPS、PARDISO 这一族）对矩阵做完整分解，万无一失、对病态问题极其皮实，代价是内存——分解产生的填充让内存随自由度超线性增长，三维问题百万自由度就要两位数 GB。迭代求解器（GMRES 一族）靠预条件器一轮轮逼近解，配几何多重网格或代数多重网格处理传热、扩散类问题时内存能省到直接法的零头，代价是要为不同物理问题配不同的预条件组合，配错不收敛还以为方程有问题。选择规则粗暴有效：小模型、病态嫌疑大、赶时间不赶内存——直接；大模型、方程结构规整（扩散型、泊松型）——迭代加多重网格。

**非线性外层的两个救兵。**全耦合求解器的牛顿迭代里藏着一个阻尼因子，默认按自动策略走；手动手调的口诀是从 0.9 起步，迭代来回震荡就减半到 0.5、0.1——步子迈小，收敛变慢但至少前进。稳态问题更常用的救兵是伪时间步进：给稳态方程虚拟地加上时间项，让求解器像瞬态那样从初始值"演化"到平衡态，每步都容易，绕过非线性一步到位的翻车风险；强非线性稳态（辐射主导、相变、湍流）几乎都靠它兜底。位置在稳态求解器的"步进"设置里，选项名就叫伪时间步进，CFL 数按默认即可。

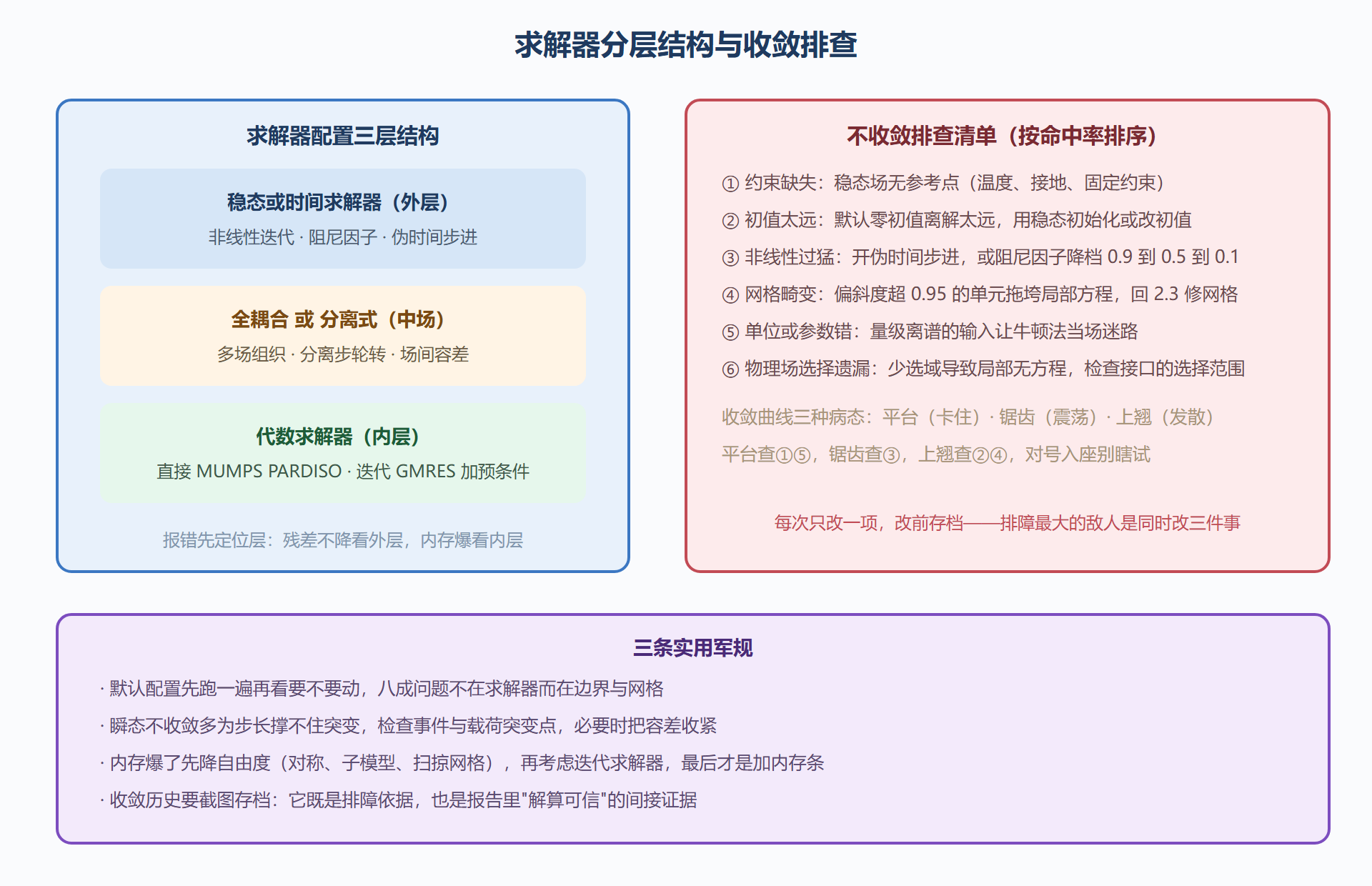

图：求解器分层与不收敛排查清单

分离式的场间容差与轮转

5.2 讲了分离与全耦合的取舍，这里补分离式的两处细节。其一，分离步的顺序可以调整：把最线性、最便宜的场放在轮转最外层先解，往往能减少轮数；铜排案例里电流场最快，默认顺序就合理。其二，每个分离步有自己的容差因子，它控制该场相对整体容差解到多精——默认值在绝大多数场景够用，但当场间量级悬殊（比如温度变化一开尔文而电位变化几百伏）时，适度收紧反馈场的容差能显著减少外层轮数。判断外层是否健康的依据在收敛日志的"分离"段：每一轮场间传递量的相对变化应单调衰减，轮数四到八轮正常，超过十轮就该回头检查反馈强度与容差搭配，而不是干等。

收敛曲线是心电图

收敛历史不是进度条，是心电图，三种病态各有含义。平台型：误差卡在某个水平横走——要么遇到无解的方程组（缺约束、奇性），要么迭代在两个状态间打摆（阻尼太大），对照清单①③。锯齿型：误差上下来回——牛顿步子迈过了谷底，阻尼因子减档或开伪时间步进，对应③。上翘型：误差越修越大——初值离谱或网格里有致命畸形单元，对应②④。读图的另一个用途是判断"够好了没"：稳态问题误差降到容差以下自然停机，但若你看到误差降了两三个量级后进入缓慢爬行，多等十个迭代通常不会有奇迹，收紧容差才是让它继续降的正路。每张收敛图都截图存档的习惯，在写报告时还会第二次回报你：它是"求解过程受控"的直接证据。

本节要点回顾

• 三层结构各管一段：外层非线性迭代、中场多场组织、内层代数求解；报错先定位层再动旋钮。
• 直接换皮实、迭代换内存：小模型病态问题直接法兜底，扩散型大模型迭代加多重网格省到零头。
• 两个救兵：阻尼因子 0.9 到 0.5 到 0.1 减档治震荡，伪时间步进治强非线性稳态。
• 排查清单按命中率排序：缺约束、初值远、非线性猛、网格烂、单位错、选择漏；每次只改一项。
• 收敛曲线对号入座：平台查约束与单位，锯齿查阻尼，上翘查初值与网格；截图存档进报告。

求解器配置的核心是两个选择：直接求解器还是迭代求解器，以及预条件子的选择。直接求解器（如 MUMPS、PARDISO）把方程组一次性分解求解——结果稳定、对网格质量不敏感，但内存消耗与自由度的平方到三次方成正比，大型模型内存爆炸。迭代求解器（如 GMRES、CG）逐步逼近解——内存只与自由度线性相关，但收敛速度取决于预条件子的质量——预条件子不好则迭代次数爆炸甚至不收敛。COMSOL 的默认策略是：中小模型用直接求解器（省心），大模型用迭代加预条件（省内存）。预条件子的选择是一门经验学科——不完全 LU 分解（ILU）是通用选项，代数多重网格（AMG）对扩散主导的问题效果好，几何多重网格（GMG）对结构力学效果好。迭代不收敛时的排查清单：检查预条件子的迭代次数上限是否被设置得过低、容差是否设得过紧（对于强非线性问题需要宽松容差加阻尼）、以及是否有接近奇异的材料或边界（如绝缘体上的电压边界）。求解器配置是仿真工程中最"看不见摸不着"的部分——它不像几何和物理场那样有直观对应，全靠对数值方法的理解和经验积累。

补一个非线性和不收敛的实战排查流程。非线性问题的不收敛通常有三种形态：形态一，第一次迭代就发散——初始值太差或方程有奇异（比如除以零），检查初始值是否合理、方程分母是否有为零的可能。形态二，迭代几步后发散——步长太大跳过了关键区间（对于强非线性问题需要减步或加阻尼），在 COMSOL 中通过"阻尼因子"或"分段连续"来控制。形态三，迭代停滞不降——残差降到某个值就不动了，可能到达了机器精度（参数设置过严），也可能是物理上有分叉或多解（同一组参数对应多个稳定解），需要换初始值探索其他解分支。三种形态的排查工具有一个共同起点：在求解器节点中打开"日志"查看每步迭代的残差变化——残差持续下降说明在正确轨道上只是需要更多迭代、残差反弹说明步长过大、残差卡在某个值说明到达极限。日志是求解器的心电图，学会读日志是调试收敛问题的基本功。

求解器配置的最后一块拼图是阻尼策略。非线性问题（如接触分析、大变形、弹塑性）的牛顿迭代可能因为步长过大而跳过解——阻尼的作用就是把每步的更新量缩小一个系数（比如 0.5），让迭代更保守但更稳定。COMSOL 的自动阻尼会根据残差的下降趋势动态调整阻尼因子：残差正常下降时阻尼因子接近 1（全步更新），残差反弹时阻尼因子自动减小（保守更新）。手动设置阻尼的场景：强非线性问题的初始阶段（解离真实解很远时需要大阻尼防止飞掉）、接触分析从分离到接触的突变时刻（需要极小步长跨越不连续）、以及材料软化的负刚度段（需要弧长法而不是常规牛顿法）。阻尼策略的选择没有万能公式，但有一个通用的调试方法：先用全自动阻尼跑一遍看日志——如果残差曲线平滑下降但最终不收敛，加大迭代次数；如果残差在某步突然跳升，说明需要加阻尼或减步长。求解器的配置就像调音台——每个旋钮都有一个合理范围，超出范围就会产生杂音，关键是知道哪个旋钮控制哪个频率段。
